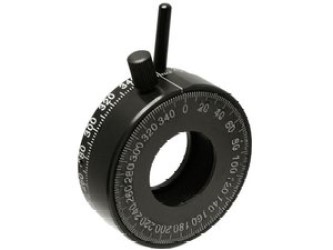

Идеально подходят для позиционирования оптических элементов, для которых необходим поворот относительно оптической оси, таких как поляризаторы или волновые пластинки. Изготавливаются с креплениями для оптических элементов диаметром 1" и 2". Оптический элемент располагается внутри центрального отверстия, в котором он надежно закрепляется с помощью фиксирующего кольца с резьбой.
Положение можно считывать с двух шкал 360° с ценой деления 2°. В местах, где пространственное расположение держателя не позволяет вам считывать положение с одной из шкал, вы всегда сможете считывать с другой. В основании держателя есть отверстия M4 и M6 для крепления к стержням для держателей и основаниям. 5PH50 изготавливается со съемным стержнем для вращения платформы, который крепится к любому из четырех отверстий.
Конструкция держателя поляризаторов 5PH50-H полностью аналогична 5PH50, за исключением того, что фиксирующий винт затягивается с помощью шестигранного ключа и не выступает над поверхностью держателя. Как и у 5PH50 его платформа поворачивается с помощью рычага или шестигранного ключа. Изготовлен из алюминия с черным анодированным покрытием.
Особенности:
- Возможность считывать отсчет с любой из 2 шкал (расположены спереди и сбоку);
- Крепление оптических элементов диаметром 1", 2", 3";
- Компактный дизайн с роликовым подшипником;
- Непрерывное вращение на 360°;
- Возможность фиксации положения.
Модель:
|
Модель |
H, мм |
D, мм |
Резьба |
L, мм |
Фиксатор |
d, мм |
E, мм |
Диаметр, мм |
|
5PH50-1 |
17 |
51 |
M27x1 |
25 |
Винт |
23 |
16 |
25.4 |
|
5PH50-3 |
26.5 |
115 |
M78x1 |
57 |
Винт |
72 |
24.5 |
76.2 |
|
5PH50-2 |
20 |
82 |
M53x1 |
40 |
Винт |
48 |
19 |
50.8 |
|
5PH50-1-H |
17 |
51 |
M27x1 |
25 |
Шестигранный ключ |
23 |
16 |
25.4 |
|
5PH50-2-H |
20 |
82 |
M53x1 |
40 |
Шестигранный ключ |
48 |
19 |
50.8 |
|
5PH50-3-H |
26 |
115 |
M78x1 |
57 |
Шестигранный ключ |
72 |
24.5 |
76.2 |
