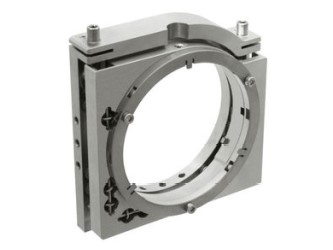

В держателе 5KVDOM-3 применяется крепление для зеркал, фиксируемое в трех точках между передней частью плоской пружины и задней частью держателя. При этом равномерно распределенные силы, действующие вдоль оптической оси, не вызывают искажений волнового фронта. Благодаря тепловым процессам в креплении оптического элемента все внутренние силы натяжения металла компенсируются и не происходит микросмещений частей крепления. Этот держатель идеально подходит для применения в промышленных устройствах (лазерные резонаторы, оптические подсистемы, схемы в ограниченном пространстве) благодаря высокой стабильности.
Держатель разработан таким образом, чтобы минимизировать создаваемые держателем искажения волнового фронта. В обычных держателях зеркало прижимается сбоку фиксирующим винтом. При этом радиальные силы, действующие на зеркало, вызывают паразитические искажения волнового фронта, такие как астигматизм.
Особенности:
- Для оптических элементов диаметром 3";
- Материал – нержавеющая сталь;
- Компактная конструкция;
- Высокая стабильность;
- Фиксируемые регулировочные винты;
- Изготавливается в вакуумном исполнении по заказу.
Технические характеристики:
|
Параметр |
Значение |
|
Резьба |
M6x0.25 |
|
Диаметр оптических элементов |
76.2 мм (3") |
|
Наклон |
±2° |
|
Блокировка |
Обеих осей |
|
Вес |
0.65 кг |
Модели:
|
Модель |
Толщина оптики, мм |
Примечание |
|
5A-VDOM-3-05 |
Адаптер для крепления оптики толщиной 12.7 мм | |
|
5KVDOM-3 |
8 | |
|
5KVDOMV-3 |
8 |
Для работы в вакууме |
