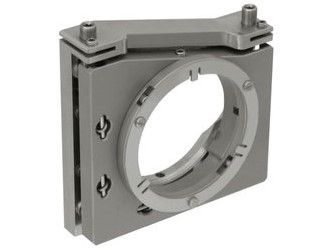

Изготавливается в двух вариантах: 5VDOM-1 с плоской пружиной и 5KVDOM-2 со спиральными пружинами. Разработан таким образом, чтобы минимизировать создаваемые держателем искажения волнового фронта. В обычных держателях зеркало прижимается сбоку фиксирующим винтом. При этом радиальные силы, действующие на зеркало, вызывают паразитические искажения волнового фронта, такие как астигматизм. В держателе 5VDOM-2 применяется крепление для зеркал, фиксируемое в трех точках между передней частью плоской пружины и задней частью держателя.
При этом равномерно распределенные силы, действующие вдоль оптической оси, не вызывают искажений волнового фронта. Благодаря тепловым процессам в креплении оптического элемента все внутренние силы натяжения металла компенсируются и не происходит микросмещений частей крепления. Этот держатель идеально подходит для применения в промышленных устройствах (лазерные резонаторы, оптические подсистемы, схемы в ограниченном пространстве) благодаря высокой стабильности.
Особенности:
- Для оптических элементов диаметром 2";
- Материал – нержавеющая сталь;
- Компактная конструкция;
- Высокая стабильность;
- Фиксируемые регулировочные винты;
- Шаг резьбы регулировочных винтов 0.25 мм (101.6 TPI);
- Изготавливается в вакуумном исполнении по заказу.
Технические характеристики:
|
Параметр |
Значение |
|
Диаметр оптических элементов |
50.8 мм (2") |
|
Наклон |
±2.5° |
|
Чувствительность |
2 угловых секунды |
|
Шаг резьбы регулировочного фиксируемого винта |
~100TPI |
Модели:
|
Модель |
Толщина оптики, мм |
Примечание |
|
5KVDOM-2 |
8 мм | |
|
5KVDOMV-2 |
8 мм | |
|
5KVDOM-2-05 |
12.7 мм | |
|
5VDOM-2 |
8 мм |
Плоская пружина |
|
5VDOM-2-05 |
12.7 мм |
Плоская пружина |
