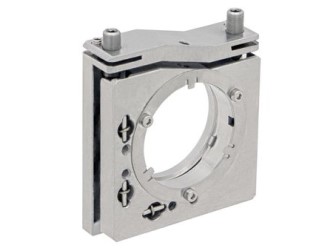

Стабильный держатель 5KVDOM-1.5 разработан для задач, требующих минимальные создаваемые держателем искажения волнового фронта излучения, проходящего через оптический элемент. В традиционных оправах зеркало фиксируется в держателе с помощью винта, прижимающего его сбоку к опорным точкам, расположенным с противоположной стороны держателя. При таком способе фиксации радиальные силы, действующие на зеркало, создают паразитные искажения волнового фронта, такие как астигматизм. 5KVDOM-1.5 использует фиксацию оптики между передней плоской прижимной пружиной и задней частью держателя. Передняя пружина фиксирует элемент в трех точках, что позволяет равномерно распределять аксиальные силы, воздействующие на элемент, и максимально устранять возникающие искажения волнового фронта. Чтобы устранить все возникающие микросмещения в фиксирующих элементах держателя из-за тепловых расширений материалов, все внутренние напряжения в металлических частях держателя устраняются с помощью отжига. Держатели идеально подходят для промышленного применения в различных устройствах благодаря длительной стабильности.
Особенности:
- Для оптики диаметром 1.5";
- Материал – нержавеющая сталь;
- Передняя часть держателя из отожженной стали;
- Компактная конструкция;
- Стабильная плоская пружина;
- Фиксируемый винты регулировки;
- Шаг резьбы винтов 0.25 мм (101.6 TPI);
- Изготавливается в вакуумном исполнении;
- Изготавливается в моторизированном исполнении.
Держатель оптики с регулировкой сверху изготавливается в различных модификациях:
- 5VDOM-1.5 с плоской L-образной пружиной;
- 5KVDOM-1.5 со спиральными пружинами.
Обе модификации изготавливаются с плоским фронтальным прижимным кольцом или тремя пластиковыми шайбами для фиксации оптического элемента.
Технические характеристики:
|
Параметр |
Значение |
|
Резьба регулировочных винтов |
M6x0.25 |
|
Диаметр оптики |
38.1 мм (1.5") |
|
Диапазон наклона/поворота |
±2.5° |
|
Чувствительность |
2 угловых секунды |
|
Фиксация |
Обе оси |
|
Масса |
0.3 кг |
Модели:
|
Модель |
Фиксатор |
Примечания |
|
5VDOM-1.5 |
Плоская стальная пружина |
С плоской пружиной |
|
5VDOM-1.5W |
Пластиковые шайбы |
С плоской пружиной |
|
5KVDOM-1.5W |
Пластиковые шайбы |
С кинематической пружиной |
|
5KVDOM-1.5 |
Плоская стальная пружина |
С кинематической пружиной |
