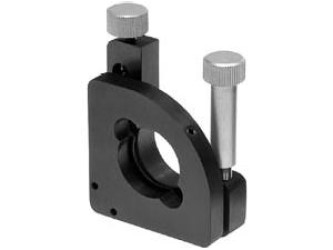

5BM59T-1 дополняет серию T держателей с дополнительными возможностями, такими как отверстия для зажима оптического элемента и надежная стабилизированная пружина, выполнен в таком же стиле, как и 5APH59T-1 и 5MBM21-1. Держатель позволяет закреплять оптические элементы 25.4 мм в диаметре. Оптический элемент опирается на жесткие ребра расположенные внутри отверстия платформы и прижимается стальным шестигранным фиксирующим винтом. На держатель устанавливается фиксирующий винт с твердым пластиковым наконечником для предотвращения повреждения оптического элемента. Чтобы обеспечить беспрепятственный доступ пальцев к оптическому элементу в держателе сделаны два отверстия. Это обеспечивает легкое извлечение элемента из держателя без риска испачкать оптику, а также снижает риск выпадения оптического элемента до того, как вы успели его закрепить.
Особенности:
- Наиболее компактный по размерам из держателей оптики диаметром 1";
- Регулировка наклона осуществляется сбоку от оптической оси;
- Идеально подходит для оптических схем с недостатком свободного места;
- Винты точной регулировки с шагом резьбы 0.25 мм;
- Твердые упоры под винты;
- Оригинальная стабилизирующая L-образная пружина;
- Крепление оптики диаметром 25.4 мм (1");
- Наклон ±2°;
- Два отверстия позволяют легко заменять оптический элемент;
- Горизонтальное и вертикальное крепление;
- Отверстия M4 для крепления с трех сторон.
Отверстия для выемки образуют две линии опоры в отверстии. Прижатый фиксирующим винтом, оптический элемент приживается к этими двум опорам так, что его положение остается фиксированным. Угловая регулировка наклона осуществляется в пределах ±2°. Боковая регулировка наклона осуществляется с помощью точных винтов из нержавеющей стали с шагом резьбы 0.25 мм. Винт прижимает шарик к жестким опорам, обеспечивая плавное функционирование и чувствительность 3 угловых секунды. Широкие ручки уменьшают силу, которая необходима для регулировки положения. Оба винта находятся сверху. Такое управление дает легкий доступ при размещении в плотном окружении других элементов.
Платформа прижимается специально разработанной L-образной плоской пружиной, которая обеспечивает большую стабильность и исключает поворот оптического элемента вокруг оптической оси. Три отверстия M4 по бокам основания и сзади позволяют крепить держатель в различных конфигурациях, например, горизонтально или вертикально. Держатель легко крепится на стержнях для оправ и основаниях. Изготавливается из алюминия с черным анодированным покрытием. L-образная пружина изготовлена из высококачественной нержавеющей стали.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон регулировки |
±2° |
|
Чувствительность |
3 угловых секунды |
|
Закрепляемый оптический элемент | |
|
Диаметр |
25.4 мм |
|
Апертура |
23 мм |
|
Поставщик
|
Standa |
