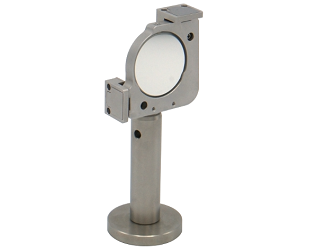

Моторизированные держатели оптики SmarAct STT25.4:14:I оснащены двумя индуктивными датчиками для дополнительной регулировки по средством обратной связи.
Особенности:
- Разрешение: < 0.1 мкрад;
- Модели для работы в вакууме: до 10-11 мбар;
- Размеры: 38.5 x 38.5 x 13.3 мм3;
- Вращение: Φ, Θ: ± 2.15 °;
- Доступны модели из немагнитных материалов.
Технические характеристики моторизированных держателей STT25.4:14:I
|
Параметр |
Значение |
|
|
Диаметр отверстия |
25.4 мм (1 “) |
|
|
Диапазон углов наклона Θ |
± 2.15 ° |
|
|
Диапазон углов наклона Φ |
± 2.15 ° |
|
|
Резьба |
M4 |
|
|

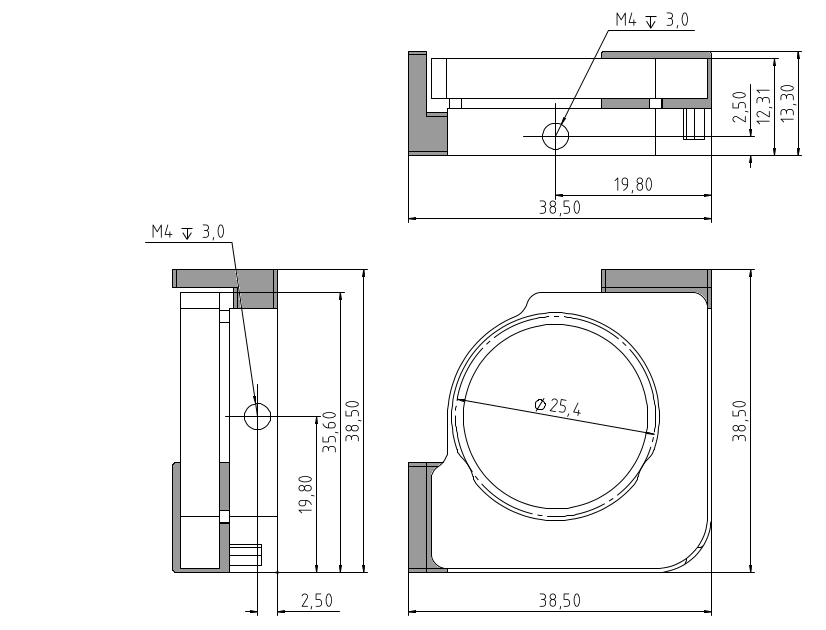

Габаритные размеры |
38.5 x 38.5 x 13.3 мм3 |
|
|
Вес |
25 г |
|
|
Разрешение индуктивного сенсора (-I) |
0.7 м° |
|
|
Стабильность позиционирования при двухстороннем смещении |
0.01° |
|
|
Ширина шага |
2 мкрад - 40 мкрад | |
|
Диапазон сканирования |
40 мкрад | |
|
Разрешение сканирования |
< 0.1 мкрад | |
|
Скорость |
≈ 9 °/с | |
|
Макс. частота |
18.5 кГц | |
Доступные модели держателей STT25.4:14:I
|
Модели держателей STT25.4:14:I |
|
Анодированные модули (черные) (-BK) |
|
Модели из немагнитных материалов (-НМ) |
|
Модели для работы в вакууме: -HV (10-6 мбар) |
Типы сенсоров, встраиваемых в оптомеханические элементы SmarAct:
|
-M |
-I |
-L |
-S / -SC | |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток | |
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
