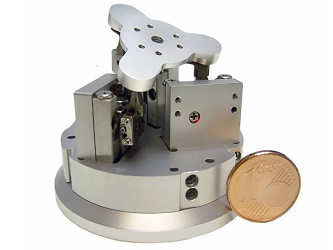

Моторизированный держатель-трипод для оптических элементов STT-50 компании SmarAct может быть оснащен детекторами с нано- (-S) или микрометровым (-M) разрешением
Особенности:
- Разрешение: < 0.2 мкрад;
- Диапазон смещений: < 10 мм;
- Модели для работы в вакууме: до 10-11 мбар;
- Вращение: Φ, Θ: ± 25.0 °;
- Размеры: Ø 50 мм x 35 мм.
Технические характеристики моторизированных держателей STT-50
|
Параметр |
Значение |
|
Момент блокирующей силы MB |
2.1 Н*см |
|
Макс. сила нормальной реакции опоры FN |
1.5 Н |
|
Макс. радиальная составляющая силы FXY |
2.5 Н |
|
Габаритные размеры |
Ø 50 мм x 35 мм |
|
Вес |
≈ 120 г |
|
Разрешение сенсора (-S) |
0.1 мкрад / 1 нм |
|
Разрешение обратной связи (-S) |
0.2 мкрад / 2 нм |
|
Смещение |
± 25 °
|
|
Ширина шага |
6 – 150 мкрад
|
|
Диапазон сканирования |
140 мкрад
|
|
Разрешение сканирования |
< 0.1 мкрад
|
|
Скорость |
30 °/с
|
Доступные модели держателей 1 STT-50
| Модели держателей STT-50 |
|
Модели для работы в вакууме: -HV (10-6 мбар), -UHV / -UHVT (10-11 мбар) |
Типы сенсоров, встраиваемых в оптомеханические элементы SmarAct:
|
-M |
-I |
-L |
-S / -SC | |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток | |
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |

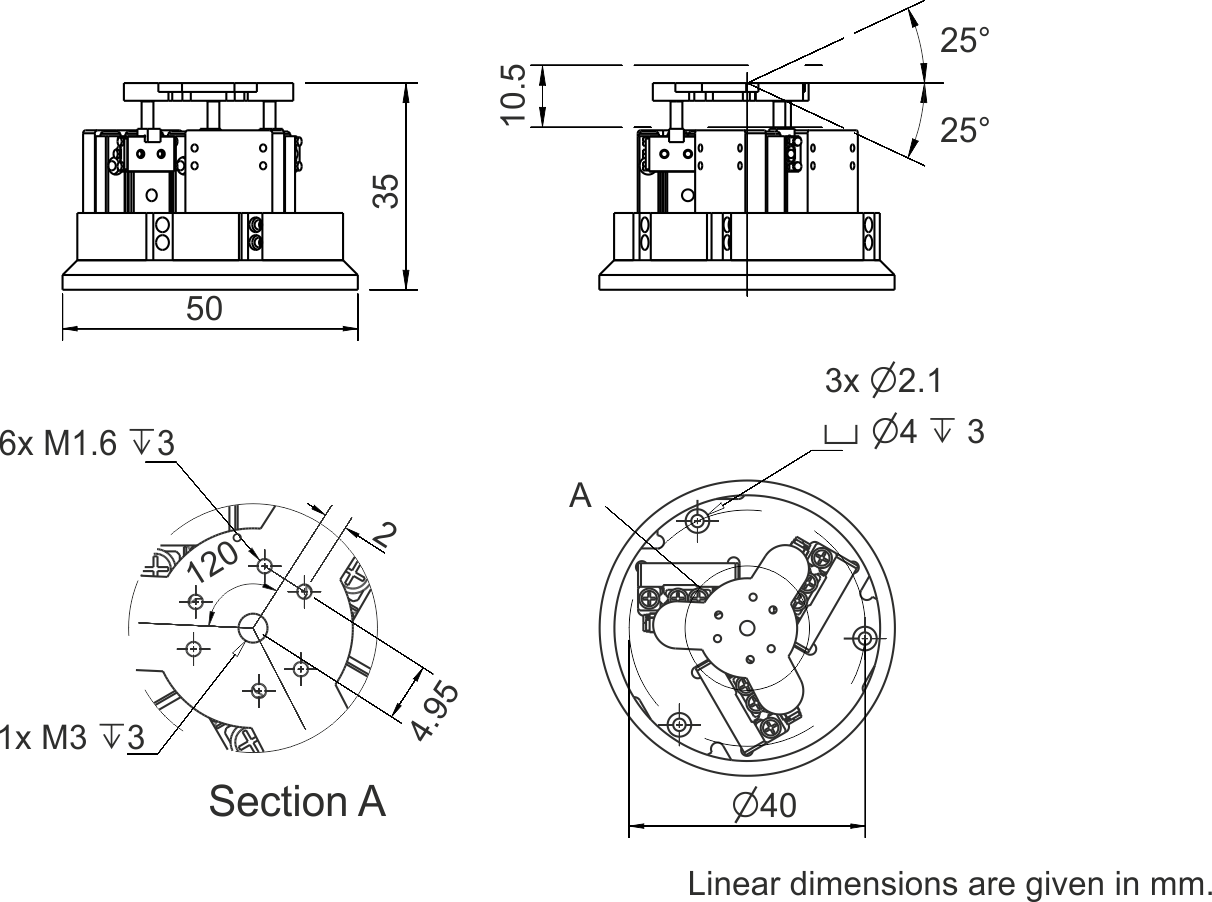

1 Габаритные размеры держателя, крепежные отверстия и диапазон перемещений могут варьироваться
