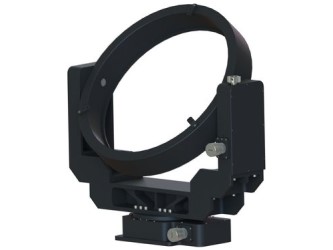

Держатель большого диаметра 5LAOM разработан для позиционирования крупногабаритной оптики диаметром до 600 мм. Наиболее распространен в задачах астрономии и мощных лазерных системах. Поворот и наклон держателя составляет 360 градусов. Специальная пружина фиксирует внутренние механизмы для обеспечения практически нулевого люфта при перемещении. Диапазон точной регулировки положения держателя составляет ±4° с чувствительностью мнее 1 угловой секунды. Состаренный алюминиевый сплав обеспечивает плавность перемещения узла, высокую температурную стабильность, высокую стабильность к вибрациям.
Особенности:
- Диапазон грубого вращения/наклона 360°/360°;
- Диапазон точного вращения/наклона ±4°/±4°;
- Чувствительность позиционирования: 1 угловая секунда;
- Максимальная толщина оптического элемента 100 мм;
- Максимальный вес оптического элемента 150 кг;
- Высокая температурная стабильность;
- Высокая вибрационная стабильность;
- Нулевой люфт;
- Возможность изготовления под заказ модели с другой апертурой.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон грубого поворота/наклона |
360°/360° |
|
Диапазон точного поворота/наклона |
±4°/±4° |
|
Разрешение |
3 угловых секунды |
|
Чувствительность |
1 угловая секунда |
|
Повторяемость (одно- и двухстронняя) |
3 угловых секунды |
|
Люфт |
0 |
|
Грузоподъемность |
150 кг |
|
Шаг резьбы винта |
1 мм |
|
Материал |
Алюминий |
|
Покрытие |
Порошковое |
|
Давление |
Атмосферное (10-3 Торр / 10-6 Торр по заказу) |
|
Масса |
79 кг |
|
Апертура |
Ø590 мм |
|
Максимальный диаметр оптического элемента |
Ø600 мм |
|
Минимальный диаметр оптического элемента |
Ø500 мм |
|
Максимальная толщина оптического элемента |
100 мм |
