Дефлекторы серии S-340 являются компактными высокоскоростными системами параллельной кинематики, осуществляющие прецизионные перемещения вокруг двух ортогональных осей (θX, θY). Данные устройства предназначены для углового позиционирования зеркал или иной оптики с диаметром до 100 мм. Большой выбор материалов подвижных платформ позволяет устанавливать оптические элементы на дефлекторы с различными коэффициентами теплового расширения.
Конструктивно дефлекторы состоят из неподвижной платформы, на которую закреплены две пары пьезоактуаторов, которые получая управляющий сигнал с усилителя, изменяют свои линейные размеры и приводят в движение верхнюю платформу. Пьезоактуаторы обеспечивают высокие показатели динамики и стабильности позиционирования на всём интервале рабочих температур, не затрачивая дополнительную энергию и не выделяя тепла в режиме ожидания. Преднагруженные многослойные пьезоактуаторы серии PICMA, входящие в состав привода дефлекторов, имеют корпус из обожжённой керамики, что обеспечивает защиту от высокой влажности и токов утечки, повышая показатели срока службы дефлекторов. Пружина преднагрузки позволяет скомпенсировать силы растяжения пьезокерамики в условиях высокодинамичной работы. Для высокой стабильности и повторяемости перемещений дефлекторы S-340.ASD/ASL оснащены тензометрическим (SGS) датчиком высокого разрешения для контроля положения платформы. Модель S-340.A0L используется в системах без обратной связи, имеет более высокое разрешение.
Применения:
- Системы обработки и стабилизации изображения;
- Системы лазерного сканирования/ управления траекторией излучения;
- Адаптивная оптика;
- Оптические фильтры/переключатели;
- Стабилизация лазерного пучка.

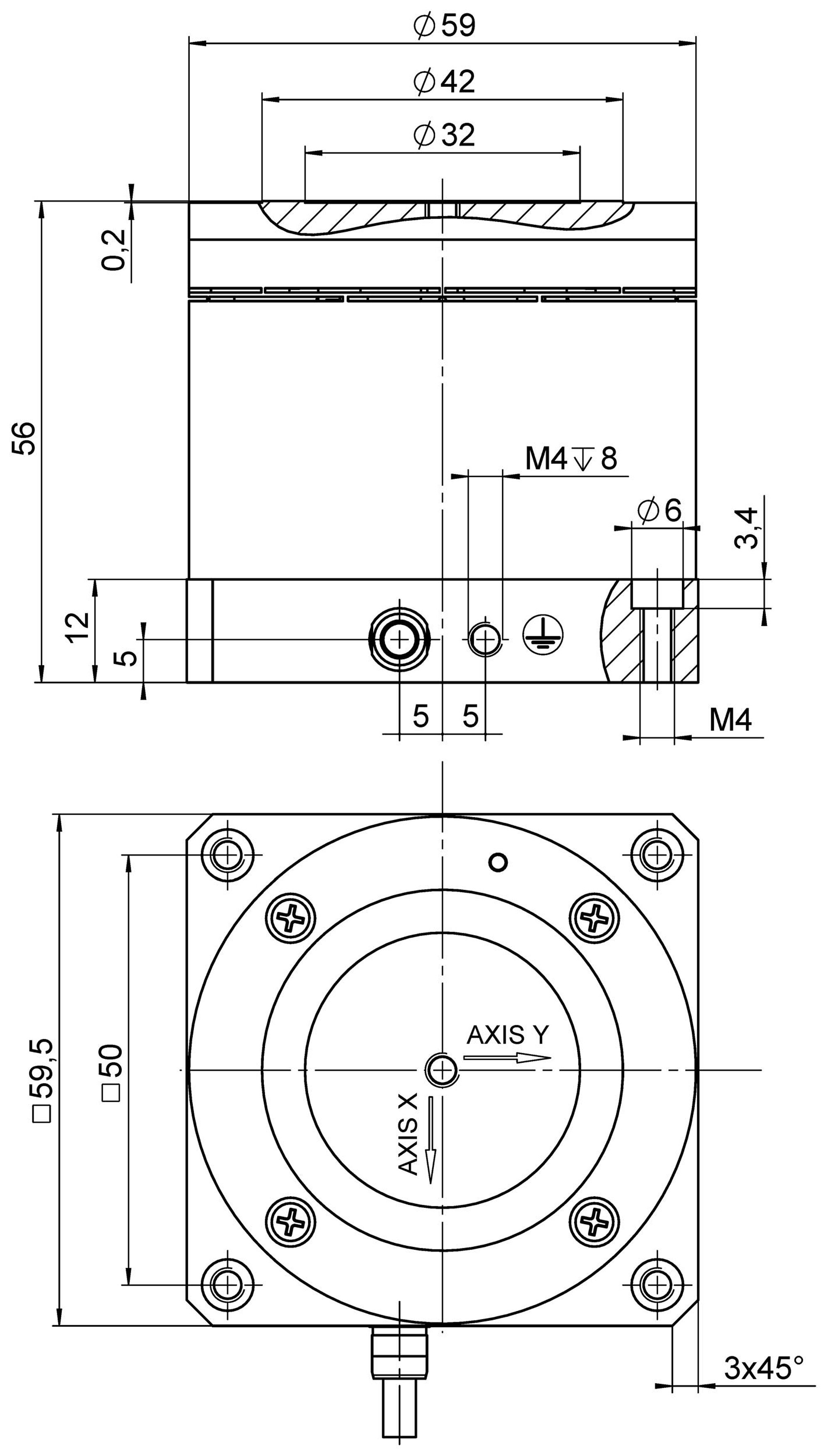

Технические характеристики:
|
Характеристика |
Модель |
Единица измерения |
Допуск | |
|
S-340.ASD/ASL |
S-340.A0L | |||
|
Доступные направления перемещения |
θX, θY |
θX, θY | ||
|
Тип встроенного датчика |
SGS (тензодатчик) |
- | ||
|
Диапазон перемещения без обратной связи (от -20 до +120 В) |
2 |
2 |
мрад | |
|
Диапазон перемещения с обратной связью |
2 |
- |
мрад | |
|
Разрешение без обратной связи |
0.02 |
0.02 |
мкрад | |
|
Разрешение с обратной связью |
0.2 |
- |
мкрад | |
|
Линейность |
0.1 |
- |
% | |
|
Точность повторного позиционирования |
0.15 |
- |
мкрад | |
|
Резонансная частота без нагрузки |
1.4 |
1.4 |
кГц |
±20 % |
|
Резонансная частота с установленным зеркалом (диаметр 50 мм, толщина 15 мм) |
0.9 |
0.9 |
кГц |
±20 % |
|
Резонансная частота с установленным зеркалом (диаметр 75 мм, толщина 22 мм) |
0.4 |
0.4 |
кГц |
±20 % |
|
Расстояние от точки вращения до наружной поверхности платформы |
7.5 |
7.5 |
мм |
±1 мм |
|
Момент инерции |
18000 |
18000 |
г*мм2 |
±20 % |
|
Тип пьезокерамики |
PICMA® |
PICMA® | ||
|
Электрическая емкость/ось |
6 |
6 |
мкФ |
±20 % |
|
Динамический коэффициент рабочего тока/ось |
0.45 |
0.45 |
мкА/(Гц*мрад) |
±20 % |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
°C | |
|
Материал корпуса дефлектора |
Алюминий |
Алюминий | ||
|
Материал платформы |
Алюминий, опции: сталь, титан, инвар |
Алюминий, опции: сталь, титан, инвар | ||
|
Масса |
0.355 |
0.350 |
кг |
±5 % |
|
Длина кабеля |
2 |
2 |
м |
±10 мм |
|
Тип разъема датчика / питания |
Sub-D/LEMO |
LEMO | ||
|
Поставщик
|
Physik Instrumente (PI) |
