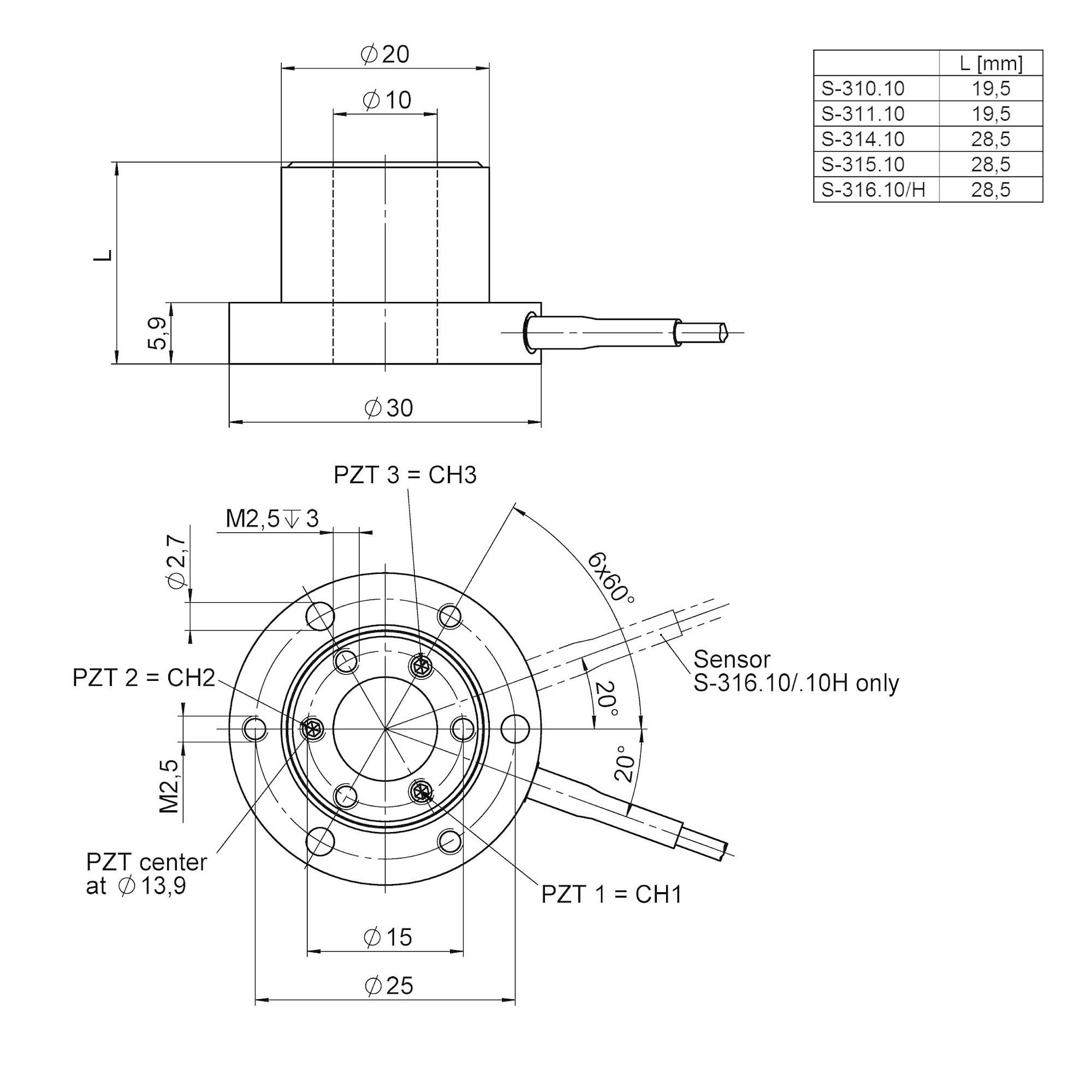

Серия дефлекторов S-310 - S-316 включает в себя компактные устройства параллельной кинематики, осуществляющие линейное позиционирование в направлении, перпендикулярном плоскости движущейся платформы (вдоль оси Z) в диапазоне до 12 мкм, а также платформы, совмещающие в себе линейное и двухосевое угловое (θX, θY ) перемещение в диапазоне до 1.2 мрад с субмиллисекундным временем отклика. Конструктивно привод данной серии дефлекторов состоит из трёх пьезоактуаторов (трипод), расположенных под углом 120 градусов друг относительно друга. Все три актуатора могут двигаться независимо друг от друга (в режиме углового сканирования) или вместе (при линейном перемещении). Данные системы разработаны специально для установки зеркал или иной оптики с диаметром до 25 мм. Апертура диаметром 10 мм позволяет использовать дефлекторы в системах проходящего света.

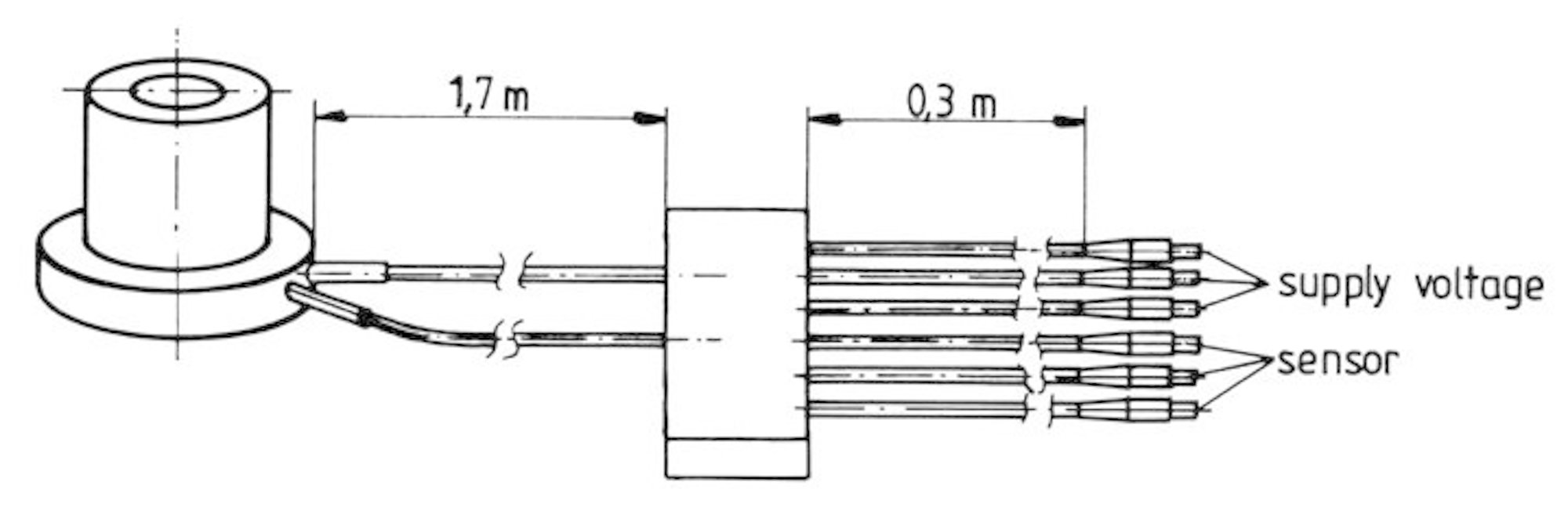

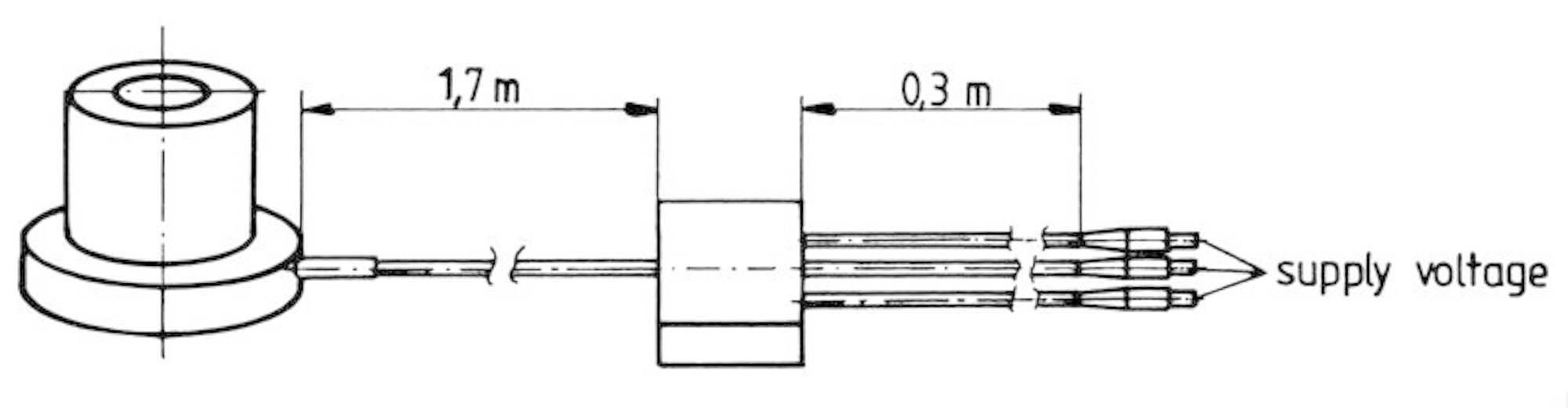

Модели S-310 - S-315 используются в системах без обратной связи, где важны высокое разрешение и динамика, а положение платформы контролируется с помощью внешнего датчика. Модель S-316.10 оснащена тензодатчиком (SGS) и предназначена для использования в системах с обратной связью. Пьезоактуаторы серии PICMA, входящие в состав привода дефлекторов S-310 - S-316, имеют корпус из обожжённой керамики и обеспечивают более высокие показатели срока службы, чем обычные пьезоактуаторы. Пружина преднагрузки позволяет скомпенсировать силы растяжения пьезокерамики в условиях высокодинамичной работы, что повышает надёжность дефлекторов.
Дефлекторы не нуждаются в дополнительном техническом обслуживании.
Применения:
- Системы обработки и стабилизации изображения;
- Интерферометрия;
- Системы лазерного сканирования/ управления траекторией излучения;
- Юстировка лазеров.
Технические характеристики S-310, S-314:
|
Характеристика |
Модель |
Единица измерения |
Допуск | |
|
S-310.10 |
S-314.10 | |||
|
Доступные направления перемещения |
Z |
Z | ||
|
Диапазон перемещения без обратной связи (от 0 до +100 В) |
6 |
12 |
мкм |
Мин. (+20%/ -0%) |
|
Разрешение без обратной связи |
0.1 |
0.2 |
нм | |
|
Жёсткость |
20 |
10 |
Н/мкм |
±20 % |
|
Резонансная частота без нагрузки |
9.5 |
5.5 |
кГц |
±20 % |
|
Резонансная частота с зеркалом (диаметр 15 мм, толщина 4 мм) |
6.5 |
4.4 |
кГц |
±20 % |
|
Резонансная частота с зеркалом (диаметр 20 мм, толщина 4 мм) |
6.1 |
4.2 |
кГц |
±20 % |
|
Тип пьезокерамики |
PICMA® P-882 |
PICMA® P-882 | ||
|
Электрическая емкость |
0.39 |
0.93 |
мкФ |
±20 % |
|
Динамический коэффициент рабочего тока |
8 |
10 |
мкА/(Гц*мрад) |
±20 % |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
°C | |
|
Материал корпуса дефлектора |
Нержавеющая сталь |
Нержавеющая сталь | ||
|
Масса |
0.045 |
0.055 |
кг |
±5 % |
|
Длина кабеля |
2 |
2 |
м |
±10 мм |
|
Тип разъема питания |
LEMO |
LEMO | ||
Технические характеристики S-311, S-315, S-316:
|
Характеристика |
Модель |
Единица измерения |
Допуск | ||
|
S-311.10 |
S-315.10 |
S-316.10 | |||
|
Доступные направления перемещения |
Z, θX, θY |
Z, θX, θY |
Z, θX, θY | ||
|
Тип встроенного датчика |
- |
- |
SGS (тензодатчик) | ||
|
Диапазон линейного перемещения без обратной связи (от 0 до +100 В) |
6 |
12 |
12 |
мкм |
Мин. (+20%/ -0%) |
|
Диапазон углового перемещения без обратной связи (от 0 до +100 В) |
600 |
1200 |
1200 |
мкрад |
Мин. (+20%/ -0%) |
|
Диапазон линейного перемещения с обратной связью |
- |
- |
12 |
мкм | |
|
Диапазон углового перемещения с обратной связью |
- |
- |
1200 |
мкрад | |
|
Разрешение при линейном перемещении без обратной связи |
0.1 |
0.2 |
0.2 |
нм | |
|
Разрешение при угловом перемещении без обратной связи |
0.02 |
0.05 |
0.05 |
мкрад | |
|
Разрешение при линейном перемещении с обратной связью |
- |
- |
0.4 |
нм | |
|
Разрешение при угловом перемещении с обратной связью |
- |
- |
0.1 |
мкрад | |
|
Линейность |
- |
- |
0.2 |
% | |
|
Жёсткость |
20 |
10 |
10 |
Н/мкм |
±20 % |
|
Резонансная частота без нагрузки |
9.5 |
5.5 |
5.5 |
кГц |
±20 % |
|
Резонансная частота с зеркалом (диаметр 15 мм, толщина 4 мм) |
6.5 |
4.1 |
4.1 |
кГц |
±20 % |
|
Резонансная частота с зеркалом (диаметр 20 мм, толщина 4 мм) |
6.1 |
3.4 |
3.4 |
кГц |
±20 % |
|
Расстояние от точки вращения до наружной поверхности платформы |
5 |
5 |
5 |
мм |
±1 мм |
|
Момент инерции |
150 |
150 |
150 |
г*мм2 |
±20 % |
|
Тип пьезокерамики |
PICMA® P-882 |
PICMA® P-882 |
PICMA® P-882 | ||
|
Электрическая емкость |
0.39 |
0.93 |
0.93 |
мкФ |
±20 % |
|
Динамический коэффициент рабочего тока |
8 |
10 |
10 |
мкА/(Гц*мрад) |
±20 % |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
От -20 до +80 |
°C | |
|
Материал корпуса дефлектора |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь | ||
|
Масса |
0.045 |
0.055 |
0.055 |
кг |
±5 % |
|
Длина кабеля |
2 |
2 |
2 |
м |
±10 мм |
|
Тип разъема датчика |
- |
- |
LEMO | ||
|
Тип разъема питания |
LEMO |
LEMO |
LEMO | ||
|
Поставщик
|
Physik Instrumente (PI) |
