Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
дефлекторы |
|
Тип товара
|
Системы позиционирования |
|
Диапазон перемещения
|
3-7 мрад |
|
Комплектующие нанопозиционирования
|
дефлекторы оптические |
Дефлекторы серии S-331 являются компактными позиционерами, предназначенными для прецизионного перемещения вокруг двух ортогональных осей (θX, θY) на угол 5 мрад в каждом направлении. Платформы S-331 обладают высокой динамикой. К примеру, время стабилизации S-331.5SL при перемещении на 5 мрад составляет 1.8 мс. Позиционеры S-331 оснащены тензометрическим датчиком положения с низкой температурной чувствительностью для устранения нелинейных эффектов, связанных с пьезокерамикой, что приводит к высокой стабильности и повторяемости перемещения.
Конструктивно дефлекторы состоят из неподвижной платформы, на которую закреплены две пары пьезоактуаторов, которые получая управляющий сигнал с усилителя, изменяют свои линейные размеры и приводят в движение верхнюю платформу. Пьезоактуаторы обеспечивают высокие показатели динамики и стабильности позиционирования на всём интервале рабочих температур, не затрачивая дополнительную энергию и не выделяя тепла в режиме ожидания, что является огромным преимуществом в инфракрасных системах формирования изображения. Преднагруженные многослойные пьезоактуаторы серии PICMA, входящие в состав привода дефлекторов, имеют корпус из обожжённой керамики, что обеспечивает защиту от высокой влажности и токов утечки, повышая показатели срока службы дефлекторов. Пружина преднагрузки позволяет скомпенсировать силы растяжения пьезокерамики в условиях высокодинамичной работы.
Существует возможность устаноки зеркал диаметром до 12.7 мм на подвижную платформу дефлектора.
Применения:
- Системы обработки и стабилизации изображения;
- Системы лазерного сканирования/ управления траекторией излучения;
- Оптические фильтры/переключатели;
- Стабилизация лазерного луча;
- Системы обработки материалов, литография.

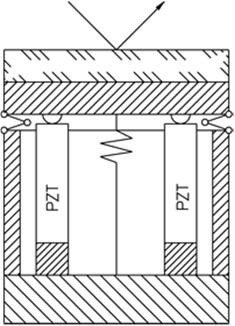

Принципиальная схема конструкции привода дефлекторов серии S-331

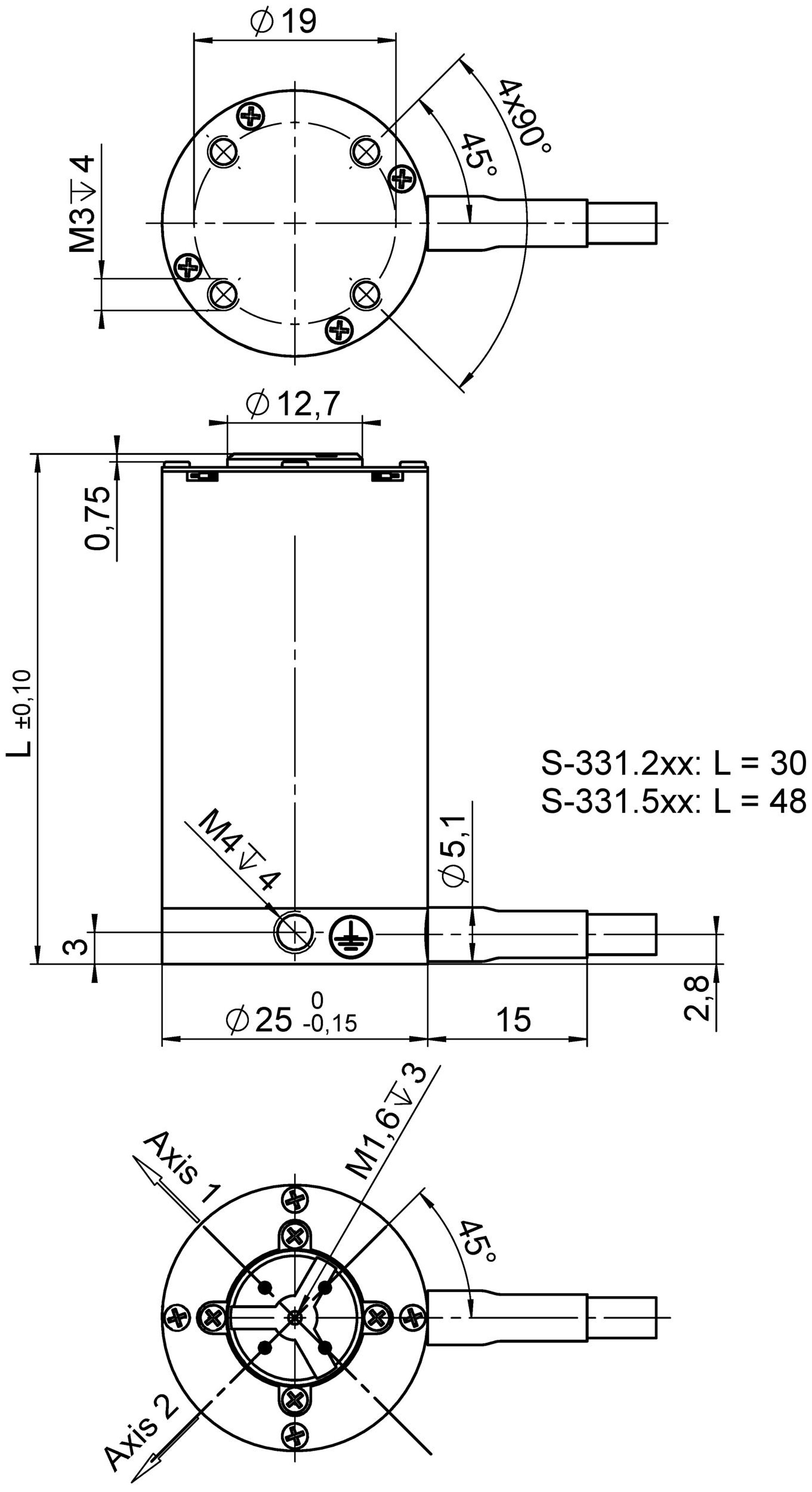

Технические характеристики:
|
Технические характеристики |
S-331.2SL/S-331.2SH |
S-331.5SL/S-331.5SH |
Единица измерения |
Допуск |
|
Доступные направления перемещения |
θX, θY |
θX, θY | ||
|
Тип встроенного датчика |
SGS (тензодатчик) |
SGS (тензодатчик) | ||
|
Диапазон перемещения без обратной связи (от -20 до +120 В) вокруг θX, θY |
4.2 |
7 |
мрад |
Мин. |
|
Диапазон перемещения с обратной связью вокруг θX, θY |
3 |
5 |
мрад | |
|
Разрешение без обратной связи |
0.05 |
0.1 |
мкрад |
Тип. |
|
Разрешение с обратной связью |
0.1 |
0.25 |
мкрад |
Тип. |
|
Нелинейность датчика по осям θX, θY |
0.4* 0.1** |
0.4* 0.1** |
% |
Тип. |
|
Точность повторного позиционирования по осям θX, θY, в диапазоне 10% от макс. хода |
0.3 |
0.5 |
мкрад |
Тип. |
|
Точность повторного позиционирования по осям θX, θY, при макс. ходе |
3 |
5 |
мкрад |
Тип. |
|
Резонансная частота без нагрузки по осям θX, θY |
10 |
6 |
кГц |
±20% |
|
Резонансная частота с нагрузкой (стеклянное зеркало d=12.7 мм, толщина 3 мм) |
6 |
4 |
кГц |
±20% |
|
Расстояние от точки вращения до поверхности подвижной платформы |
4 |
4 |
мм |
±1 мм |
|
Момент инерции |
30 |
30 |
г*мм2 |
±20% |
|
Тип пьезокерамики |
PICMA | |||
|
Электрическая ёмкость (одна ось) |
0.96 |
1.44 |
мкФ |
±20% |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
°С | |
|
Материал корпуса |
Сталь |
Сталь | ||
|
Материал подвижной платформы |
Титан |
Титан | ||
|
Масса |
0.13 |
0.14 |
кг |
±5% |
|

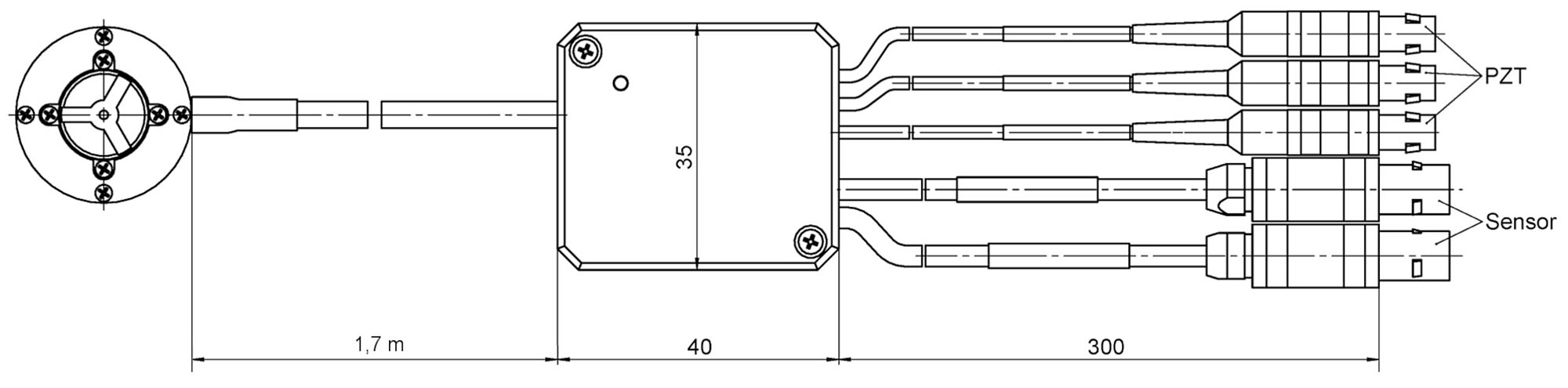

Длина кабеля |
2 |
2 |
м |
±10 мм |
|
Типа разъёма (датчик/напряжение) |
LEMO (S-331.2SL), Sub-D 37 pin (m) (S-331.2SH) |
LEMO (S-331.5SL), Sub-D 37 pin (m) (S-331.5SH) |
* S-331.xSL при работе с модулем усилителя напряжения E-5xx;
** S-331.xSH при работе с цифровым контроллером при однонаправленном перемещении.
