DC4104 - 4-х канальный драйвер для светодиодов, 4 входа сигнала модуляции, 1 А, 5 В, Thorlabs

Описание

DC4104 — это продвинутый четырёхканальный драйвер светодиодов, разработанный специально для задач, где требуется управление несколькими спектральными каналами: флуоресцентная микроскопия, биомедицинская визуализация, многоканальная подсветка в оптических стендах. Каждый канал формирует стабильный линейный ток до 1000 мА при напряжении до 5 В, что позволяет работать как с четырёхволновыми источниками серии LED4D, так и с отдельными мощными светодиодами через хаб DC4100-HUB.

Ключевая особенность DC4104 — четыре независимых входа внешней модуляции. Для каждого канала можно подать отдельный управляющий сигнал 0–10 В, что позволяет по отдельности включать, выключать и модулировать интенсивность каждого светодиода с частотой до 100 кГц. Это удобно при последовательной или одновременной регистрации нескольких флуорофоров, при быстром переключении длины волны в спектроскопии или при синхронизации подсветки с камерами и сканирующими устройствами. Управление реализовано через фронтальную панель с энкодером и дисплеем, а также через USB 2.0 с помощью ПО Thorlabs, включая поддержку µManager.

Отрасли применения: DC4104 ставят в системах, где критично точное и повторяемое управление светодиодами: от научных лабораторий до серийных измерительных комплексов. Драйвер обеспечивает быстрый отклик, воспроизводимый ток и удобную интеграцию в автоматизированные установки.

• Флуоресцентная и конфокальная микроскопия с многоканальной подсветкой.
• Оптогенетика и нейрофизиология с независимым управлением несколькими длинами волн.
• Спектроскопия, фотообработка и фотометрия, где требуются стабильные и модулируемые источники света.
• Промышленные системы машинного зрения с переключаемой подсветкой разных цветов.
• Научные и учебные стенды, где нужен гибкий контроль интенсивности и временной структуры излучения.

Характеристики

• Тип устройства: четырёхканальный драйвер светодиодов.
• Количество каналов: 4 независимых канала тока.
• Диапазон тока на канал: 0–1000 мА.
• Разрешение установки тока: 1 мА.
• Точность тока: ±10 мА (типично).
• Максимальное прямое напряжение светодиода: 5 В.
• Режимы работы: постоянный ток, режим яркости (в % от максимума), внешний контроль током по входному напряжению.
• Вход модуляции: 4 отдельных входа; уровень управления 0–10 В, 1 В ≈ 100 мА тока.
• Диапазон частоты модуляции: 0–100 кГц (для синусоидального сигнала, при других формах полоса уменьшается).
• Интерфейс управления: USB 2.0, совместимость с ПО Thorlabs и µManager.

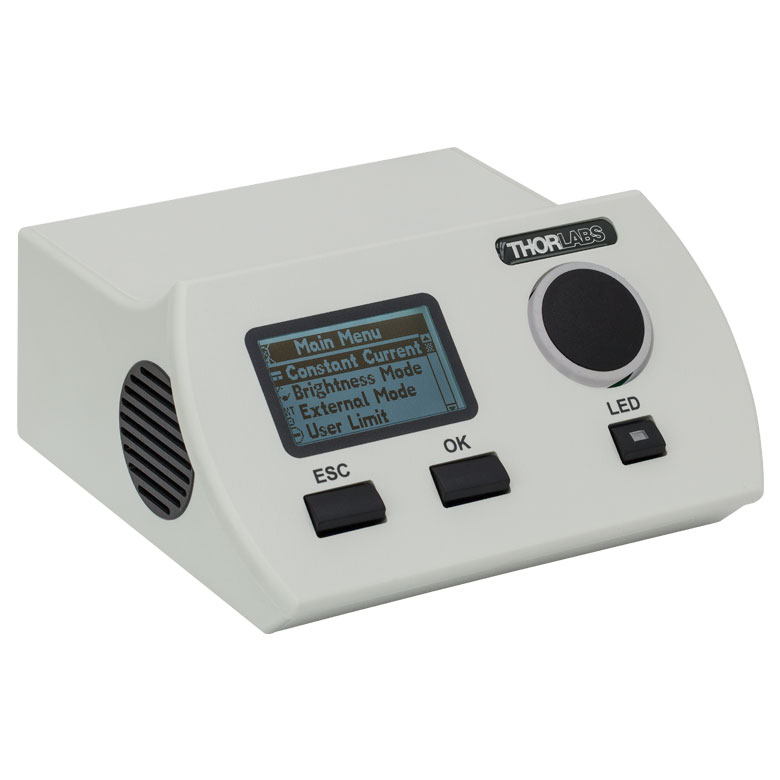

• Индикация и органы управления: ЖК-дисплей, поворотный энкодер, кнопки управления, общая кнопка включения LED.
• Совместимость по выходу: источники LED4D, а также отдельные светодиоды (в т.ч. на металлических платах) через хаб DC4100-HUB и кабели CAB-LEDD1.
• Температурный диапазон работы: 0…+40 °C (неконденсирующая атмосфера).
• Габариты (Ш × В × Г): примерно 160 × 80 × 168 мм (с органами управления).
• Масса: менее 1 кг.
