Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Особенности
|
с внешним резонатором |

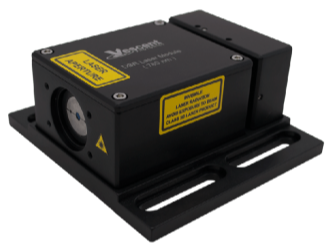

Лазерный модуль D2-100-DBR представляет собой очень маневренный, механически надежный лазер в размере 4x4 дюйма. Лазерный диод с распределенным брэгговским отражателем (DBR) упакован в прецизионный терморегулируемый модуль с оптикой для формирования луча (коллимирующая линза и пара анаморфотных призм) и оптическим изолятором 30 дБ. Лазерные диоды DBR изготавливаются с решеткой обратной связи, расположенной непосредственно рядом с усилительной секцией диода. Они очень нечувствительны к вибрациям и, благодаря короткому (~ 1 мм) резонатору, могут настраиваться по току на частоте более 40 ГГц без скачкообразной перестройки мод. Реконфигурируемые сервофильтры или другие петлевые фильтры для легкой фиксации атомных и молекулярных переходов. Кроме того, модуль не содержит движущихся частей или пьезоэлектриков и поэтому по своей природе является прочным и прочным. DBR-лазеры имеют в 2-3 раза большие коэффициенты перестройки по температуре и току, чем диодные лазеры с внешним резонатором (ECDL). Мы точно контролируем эту маневренность, используя два этапа контроля температуры и управляя током инжекции с высокой точностью. Малошумящий контроллер тока D2-105 с быстрым сервоприводом. Таким образом, лазеры D2-100 быстрее реагируют на экологические проблемы, чем обычные лазеры. ECDL. Также предлагается мощная версия этого широко используемого универсального лазера. Более 100 мВт настраиваемого света на 780 и 795 нм, охватывающих переходы D2 и D1 рубидия соответственно, 170 мВт на 852 нм для линий D2 цезия и 160 мВт на 895 нм для D1 линий цезия. Мощные версии лазеров серии D2-100 оснащены двумя оптическими изоляторами (развязка >60 дБ) для обеспечения плавной и стабильной работы.
Особенности:
- До 100 мВт при 780, 795 и 828 нм;
- До 170 мВт при 852 нм;
- До 160 мВт при 895 нм;
- 767 и 770 нм для спектроскопии калия;
- Высокая нечувствительность к вибрации: нет движущихся частей или пьезоэлементов;
- Беспереходная настройка в режиме 40 ГГц с помощью высокочастотной инжекции тока;
- Включает оптическую изоляцию и анаморфотные призмы для формирования луча;
- Доступна новая длина волны: 760 и 828 нм.
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. | ||
|
|
Мин. |
Тип. |
Макс. |
|
|
Длина волны |
767, 770, 780, 795,
|
нм | ||
|
Выходная мощность |
30 |
40 |
50 |
мВт |
|
Выходная мощность (-HP1) |
100 |
Зависит от длины волны |
200 |
мВт |
|
Диаметр пучка |
0.8 |
1.1 |
1.7 |
мм
|
|
Поляризация |
Горизонтальная | |||
|
Оптическая изоляция |
35 |
дБ | ||
|
Рабочий ток |
150 |
180 |
мА | |
|
Пороговый ток |
40 |
50 |
70 |
мА |
|
Диапазон температур
|
|
|
|
|
|
Температурная стабильность |
| |||
|
Терморезистор ATH10KR8 |
10k |
Ω | ||
|
ATH10KR8 Beta |
3480 |
K | ||
|
ATH10KR8 T0 |
25 |
°C | ||
|
Класс безопасности |
3B | |||
|
Высота пучка |
0.95 |
" | ||
|
Общий размер (ДхШхВ) |
3.75 x 4 x 2 |
" | ||
