Поставщик
|
Stanford Research Systems |
|
Серия
|
SIM |

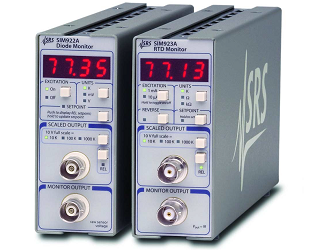

Модуль SIM922A с диодным датчиком температуры и модуль SIM923A с платиновым датчиком температуры компании Stanford Research Systems непрерывно считывают данные одного детектора и обеспечивают как цифровые, так и аналоговые выходы.
Особенности:
- Один измерительный канал с дисплеем;
- Рабочий диапазон: 1.4 K - 475 K с Si, GaAs или GaAlAs диодом;
- Рабочий диапазон: 1.4 K to 873 K с платиновым детектором;
- Два аналоговых выхода:
- Линеаризованное напряжение, пропорциональное температуре;
- Напряжение на сенсоре (буферизованное);
Модуль SIM922A
SIM922A имеет программируемый прецизионный источник тока 10 мкА для обеспечения возбуждения датчика. Результаты могут отображаться как в кельвинах, так и вольтах.
Модуль SIM923A
SIM923A имеет возможность выбора источников тока 10 мкА и 1 мА для обеспечения возбуждения датчика. Сопротивление датчика определяется из измерений отношений в полумостовой схеме, состоящей из датчика и внутреннего опорного резистора. Результаты измерений могут отображаться как в кельвинах, так и в омах
Общие характеристики
Оба модуля SIM922A и SIM923A используют четырехпроводные измерительные цепи, делая показания нечувствительными к сопротивлению проводов. Возбуждения детектора могут быть отключены для уменьшения рассеиваемой мощности. Измерения при скорости считывания пять показаний в секунду.
Аналоговый выход (± 10 В) выдает напряжение, пропорциональное измеренной температуре, с полномасштабным диапазоном от 10 К до 1000 К. Кнопка относительного режима измерений вычитает последнее абсолютное значение перед масштабированием, чтобы обеспечить расширенное разрешение для отклонений температуры. Второй (мониторный) выход выдает буферизованное напряжение датчика с низким уровнем шума без дополнительной обработки.
Любой аналоговый выход может быть подключен к аналоговому ПИД-регулятору SIM960 для высокопроизводительного регулирования температуры.
Для каждой модели предварительно запрограммирована стандартная калибровочная кривая. Энергонезависимая память также позволяет хранить 256 точек пользовательской калибровочной кривой для преобразования сигналов датчиков (В или Ом) в единицы измерения температуры (K).
Результаты отображаются на светодиодном дисплее с 4 цифрами. Удаленное управление доступно через последовательный интерфейс.
Технические характеристики модулей измерения температуры SIM922A & SIM923A:
|
Параметр |
Значение |
|
|
SIM922A |
SIM923A |
|
|
Входы |
1 |
1 |
|
Тип сенсора |
Si, GaAs или GaAlAs диоды |
платиновый или другой резистивный датчик |
|
Возбуждение (постоянный ток) |
10 мкА ± 0.01 %, ±5 ppm/°C |
1.0 мА ± 0.1 %, ±5 ppm/°C |
|
Выходной сигнал |
Вольты |
Омы |
|
Входной диапазон |
0 В - 7.5 В |
0 Ом - 1400 Ом (1 мА возбуждение) (включая возбуждения сопротивления выводов) |
|
Калибровочные кривые |
1 стандартная+ 1 пользовательская, 256 точек |
DIN 43760 + 1 пользовательская, 256 точек |
|
Измеряемый диапазон температур (тип.) |
1.4 K - 475 K (зависит от сенсора) |
1.4 K - 873 K (зависит от сенсора) |
|
Число знаков на дисплее |
4 |
4 |
|
Разрешение интерфейса |
1 мкВ |
1 мОм / 100 мОм (1 мА / 10 мкА) |
|
Разрешение измерений |
4 мкВrms |
1.2 мОм / 120 мОм (1 мАrms / 10 мкАrms) |
|
Точность (23±1°C) |
20 мкВ + 0.01 % |
5 мОм / 0.5 Ом + 0.01 % (1 мА / 10 мкА) |
|
Температурный коэффициент |
±5 ppm/°C |
±5 ppm/°C |
Общая спецификация
|
Параметры |
Значения |
|
Скорость измерений |
5 считываний в секунду |
|
Масштабированный аналоговый выход |
±10 В (DC) полный диапазон |
|
Полный диапазон |
10 K, 100 K или 1000 K |
|
Разрешение |
300 мкВ |
|
Точность |
1 мВ |
|
Аналоговый выход мониторинга |
|
|
Смещение |
<20 мкВ (тип.) |
|
Ширина полосы пропускания |
4 кГц |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Интерфейс |
Последовательный |
|
Разъемы |
|
|
Сенсор |
Два DB9 (гнездовые) |
|
SIM |
DB15 (штекерный) SIM интерфейс |
|
Аналоговые выходы |
Два BNC (передняя панель) |
|
Мощность (макс.) |
Питание подается от стойки SIM900, или от пользовательского источника питания постоянного тока (±15 В and +5 В) |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" (ШхВхД) |
|
Вес |
0.5 кг. |
|
Гарантия |
Один год |
