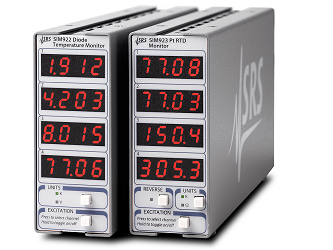

Модуль SIM922 с диодными датчиками температуры и модуль SIM923 с платиновыми датчиками температуры компании Stanford Research Systems считывают данные с четырех сенсоров одновременно.
Особенности:
- четыре канала с независимыми дисплеями;
- Рабочий диапазон диодного датчика: 1.4 K - 475 K;
- Рабочий диапазон платинового датчика: 20 K - 873 K;
- память для 4-х калибровочных кривых плюс стандартной кривой.
Модуль SIM922
Каждый из четырех каналов в SIM922 имеет независимый точный источник тока 10 мкА для обеспечения возбуждения датчика. Результаты измерений могут отображаться как в кельвинах, так и в вольтах.
Модуль SIM923
Четыре канала в SIM923 имеют независимые стабильные источники тока 1 мА для обеспечения возбуждения датчика. Сопротивление датчика определяется методом измерения отношений в полумостовой схеме, состоящей из датчика и внутреннего опорного резистора. Результаты измерений могут отображаться либо в кельвинах, либо в омах.
Общие характеристики
Как SIM922, так и SIM923 используют четырехпроводные измерительные цепи, что делает измерения нечувствительными к сопротивлению проводов. Возбуждение каждого из 4 каналов контролируется независимо и включения / выключения при считывании не происходит. Возбуждение сенсора может быть отключено для уменьшения рассеиваемой мощности на чувствительных криогенных ступенях. Это также ускоряет считывание оставшихся работающих каналов. Измерения выполняются со скоростью до четырех отсчетов в секунду.
Для каждой модели встроена стандартная заводская калибровочная кривая. Кроме того, каждый канал имеет энергонезависимую память для хранения калибровочной кривой на 256 точек для преобразования единиц измерения датчиков (V или Ω) в единицы измерения температуры (K). Результаты отображаются на светодиодных дисплеях с 4 цифрами. Удаленное управление доступен через последовательный интерфейс.
Технические характеристики модулей измерения температуры SIM922 & SIM923:
|
SIM922 |
SIM923 | |
|
Входы |
4 |
4 |
|
Тип сенсора |
Кремниевый диод |
Платиновый резистивный датчик |
|
Возбуждение |
4 источника постоянного тока
|
4 источника постоянного тока
|
|
Выходной сигнал |
Вольты |
Омы |
|
Входной диапазон |
0 В - 2.5 В |
0 Ом - 1400 Ом |
|
Калибровочные кривые |
1 стандартная, 4 заданные пользователем, 256 точек каждая |
DIN 43760, 4 заданные пользователем, 256 точек каждая |
|
Измеряемый диапазон температур (тип.) |
1.4 K - 475 K
|
20 K - 873 K
|
|
Число знаков на дисплее |
4 знака |
4 знака |
|
Разрешение интерфейса. |
1 мкВ |
1 мОм |
|
Разрешение измерений |
1.2 мкВrms |
1.2 мОмrms |
|
Точность измерений (23±1 °C) |
0 мкВ + 0.01 % считывания |
5 мОм + 0.01 % считывания |
|
Температурный коэффициент |
±5 ppm/°C |
±5 ppm/°C |
|
Параметр |
Значение | |
|
Рабочая температура |
0 °C - 40 °C, без конденсации | |
|
Интерфейс |
Последовательный SIM интерфейс | |
|
Разъемы |
два DB9 (гнездовые)
| |
|
Мощность |
Питание подается от стойки SIM900, или от пользовательского источника питания постоянного тока (±15 В и +5 В) | |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" (ШхВхД) | |
|
Вес |
0.5 кг. | |
|
Гарантия |
Один год | |
