Серия полевых зондов GigaSpike оснащена малоинвазивными микроантенными структурами со встроенными диодами Шоттки с нулевым смещением для активного измерения трехмерного распределения амплитуд поля. Зонды GigaSpike предлагаются для диапазона частот от 25 ГГц до 330 ГГц. Благодаря своей малоинвазивности они позволяют проводить измерения поля в непосредственной близости от тестируемого устройства с минимальным обратным рассеянием исследуемого поля и эффектами паразитной связи. Таким образом, зонд GigaSpike является идеальным устройством для трехмерных измерений амплитуды векторного поля или плотности мощности в дальней и ближней зонах излучателей миллиметрового диапазона, таких как антенные решетки 5G Wigig. Их также можно использовать для измерения профиля излучения фотопроводящих терагерцовых излучателей.
Модели:
|
Модели |
Диапазон частот |
|
GS-28-XYZ |
25 - 32 ГГц |
|
GS-60-XYZ |
56 - 70 ГГц |
|
GS-60-XYZ |
250 - 330 ГГц |

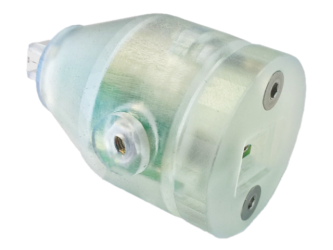

GigaSpike GS-60-XYZ

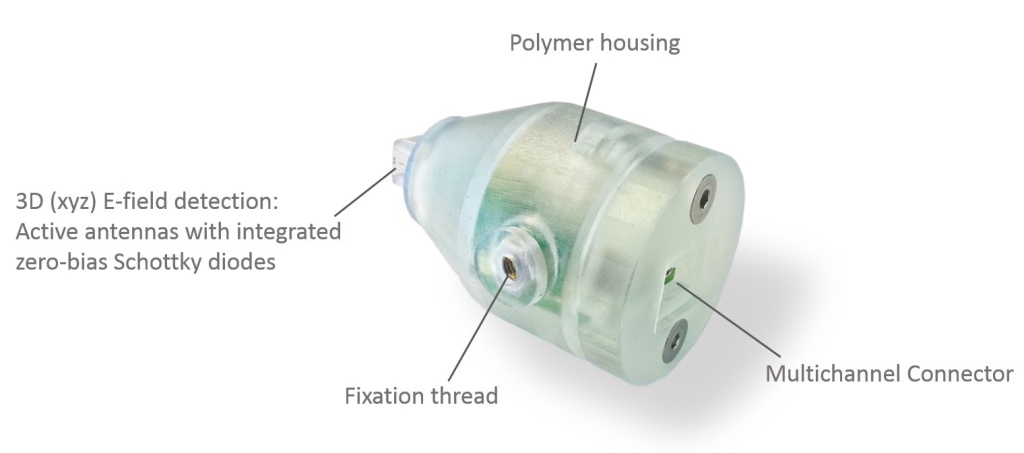

Составляющие зонда

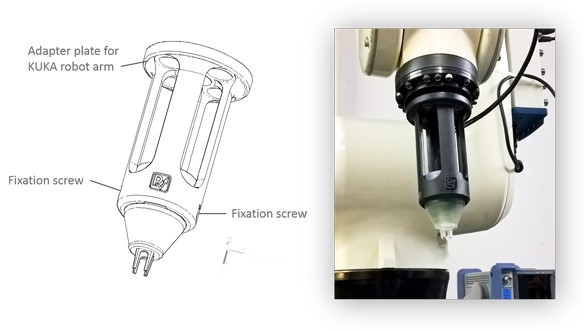

Составляющие адаптера
Кривая отклика: выходное напряжение постоянного тока в зависимости от силы амплитуды высокочастотного электрического поля
Технические характеристики:
|
Модель |
GigaSpike GS-60-XYZ |
|
Диапазон частот |
56 - 70 ГГц |
|
Диапазон удельной мощности |
0.005 - 200 мкВт/мм2 |
|
Диапазон выходного напряжения |
0.1 - 1100 мВ DC |
|
Диапазон отклика |
5500 - 20000 В·мм2/Вт |
