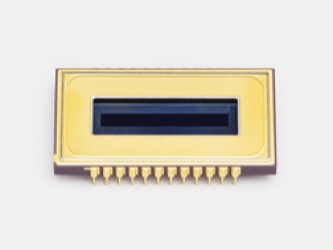

Серии S13240/S13241 и S10140/S10141 (-01) представляют собой датчики изображения области FFT-CCD с обратным уменьшением, разработанные для обнаружения при слабом освещении. С помощью операции биннинга их можно использовать в качестве линейного датчика изображения с вытянутой по вертикали светочувствительной областью. Это делает их пригодными для использования в спектрофотометрии. Операция биннинга обеспечивает значительное улучшение сигнала и скорости обработки сигналов по сравнению с обычными методами, с помощью которых сигналы суммируются в цифровом виде внешней схемой. Эти продукты отличаются низким уровнем шума и темновым током (режим MPP). Это позволяет обнаруживать при слабом освещении за счет увеличения времени интеграции. Кроме того, широкий динамический диапазон был достигнут за счет увеличения заряда насыщения по сравнению с предыдущим продуктом (серии S10140 / S10141).Серия S13240/S13241 относится к высокоскоростному типу считывания, а серия S10140/S10141 (-01) - к малошумящему типу. Эти продукты имеют размер пикселя 12 × 12 мкм и доступны в фоточувствительной области в диапазоне от 24,576 (Г) × 1,464 (В) мм2 (2048 × 122 пикселей) до 24,576 (Г) × 6,072 (В) мм2 (2048 × 506 пикселей).
Особенности:
- Широкий динамический диапазон;
- Низкий уровень шума при считывании: тип 4e- СКЗ.;
- Высокое разрешение: размер пикселя 12 × 12 мкм;
- Неохлаждаемый тип;
- Квантовая эффективность: 90% или выше в пике;
- Широкий диапазон спектральных характеристик;
- Операция MPP;
- Высокая чувствительность к УФ излучению и стабильные характеристики при облучении УФ светом;
- Пины совместимы с сериями S7030 / S7031.
Спектральный отклик
Габаритные размеры (мм)
|
Поставщик
|
Hamamatsu |
|
Охлаждение
|
Нет |
|
Условия измерения
|
Тип. Ta = 25 ℃, если не указано иное, частота кадров: полная линейная привязка, темный ток: режим MPP |
|
Материал окна
|
Кварц |
|
Размер пикселя
|
12 x 12 мкм |
|
Размер изображения
|
24.576 x 1.464 мм |
|
Скорость линии (макс.)
|
203 линии/с |
|
Темновой ток (тип.)
|
30 e-/пиксель/с |
|
Количество эффективных пикселей
|
2048 x 122 пикселей |
|
Спектральный диапазон
|
200-1100 нм |
|
Корпус
|
Металлический |
|
Шум и пульсация
|
4 e- СКЗ |
