Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Трехступенчатый с TE-охлаждением |
|
Спектральный диапазон отклика
|
от 950 до 1690 нм |
|
Пиковая длина волны чувствительности (тип.)
|
1550 нм |
|
Условия измерения
|
Ta=25 ℃, Tchip=15 ℃, Vdd1=5 В, Vdd2=3,3 В, Vpdn=3,18 В, Vinp=3,1 В, Vrst=1,7 В, fop=50 МГц |
|
Шаг пикселя
|
20 мкм |
|
Общее количество пикселей
|
320 × 256 пикселей |
|
Размер пикселя
|
20 × 20 мкм |
|
Размер изображения
|
6,40 × 5,12 мм |
|
Частота кадров (макс.)
|
503 кадра/с |
|
Материал
|
InGaAs |
|
Тип детекторов
|
датчики изображения, датчики площади |

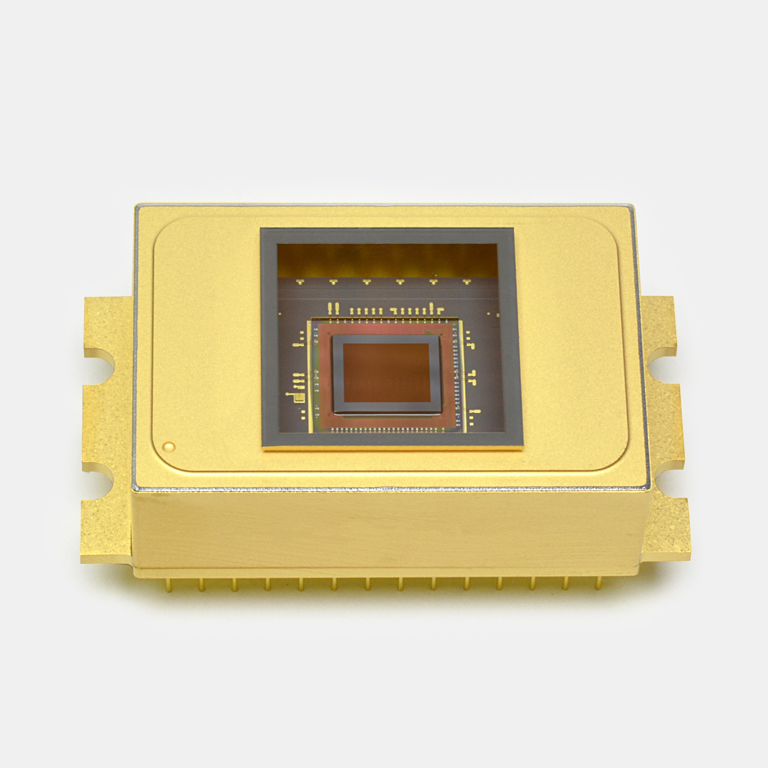

Двумерный датчик изображения ближнего инфракрасного диапазона с разрешением 320 × 256 пикселей
(диапазон спектрального отклика: от 0,95 до 1,69 мкм)
G16561-0808T имеет гибридную структуру, состоящую из схемы считывания КМОП (ROIC: интегральная схема считывания) и фотодиодов InGaAs с обратной засветкой. Каждый пиксель состоит из фотодиода InGaAs и ROIC, электрически соединенных индиевым барьером. Генератор синхронизации в ROIC обеспечивает аналоговый видеовыход, который получается путем подачи цифровых входов. G16561-0808T имеет разрешение 320 × 256 пикселей, расположенных с шагом 20 мкм. Свет, падающий на фотодиоды InGaAs, преобразуется в электрические сигналы, которые затем подаются на ROIC через индиевые барьеры. Электрические сигналы в ROIC преобразуются в сигналы напряжения и затем последовательно выводятся из видеолинии сдвиговым регистром. G16561-0808T герметично запечатан в металлический корпус вместе с трехступенчатым термоэлектрическим охладителем для обеспечения стабильной работы. Динамический диапазон увеличен более чем вдвое по сравнению с обычными продуктами, добавлены функции интегрированного считывания (IWR) и многострочного считывания.
Функции
- Динамический диапазон: 3500
- 4-портовый аналоговый выход
- Частота кадров: максимум 503 кадра в секунду.
(Режим считывания всех строк, время интегрирования = 1,98 мс, в режиме IWR)
- Низкий темновой ток
- Операция интеграции во время считывания и
интегрируйте, затем можно выполнить функцию считывания
- Функция многострочного считывания
- Простое управление (встроенный генератор синхронизации)
- Трехступенчатые модели с TE-охлаждением
