Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Двухступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 1700 до 2550 нм |
|
Пиковая длина волны чувствительности (тип.)
|
2200 нм |
|
Условия измерения
|
Ta=25 ℃, Tchip=-20 ℃, Vdd=5 В, Vdd(3,3 В)=Port_sel=Mode=3,3 В, Vb1=0,83 В, PD_bias=4,28 В, INP=4,2 В |
|
Шаг пикселя
|
20 мкм |
|
Общее количество пикселей
|
320 × 256 пикселей |
|
Размер пикселя
|
20 × 20 мкм |
|
Размер изображения
|
6,40 × 5,12 мм |
|
Частота кадров (макс.)
|
509 кадров/с |
|
Материал
|
InGaAs |
|
Тип детекторов
|
датчики изображения, датчики площади |

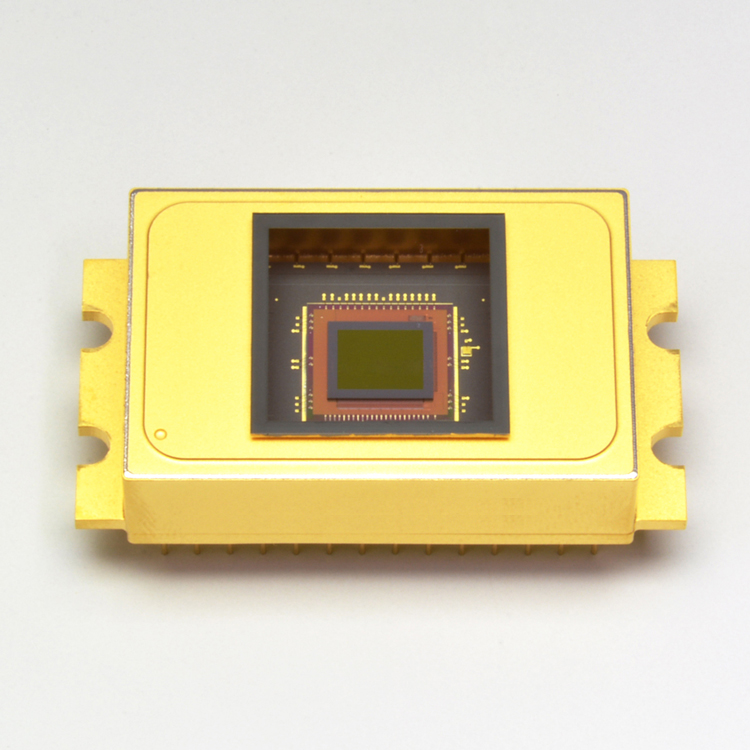

Датчик изображения с разрешением 320 × 256 пикселей, разработанный для двумерной инфракрасной визуализации
(Спектральный диапазон отклика: от 1,70 до 2,55 мкм)
G14674-0808W имеет гибридную структуру, состоящую из схемы считывания КМОП (ROIC: интегральная схема считывания) и фотодиодов InGaAs с обратной засветкой. Каждый пиксель состоит из фотодиода InGaAs и ROIC, электрически соединенных индиевым барьером. Генератор синхронизации в ROIC обеспечивает аналоговый видеовыход, который получается путем подачи цифровых входов. G14674-0808W имеет разрешение 320 × 256 пикселей, расположенных с шагом 20 мкм, а их сигналы считываются с видеолинии. Свет, падающий на фотодиоды InGaAs, преобразуется в электрические сигналы, которые затем подаются на ROIC через индиевые барьеры. Электрические сигналы в ROIC преобразуются в сигналы напряжения и затем последовательно выводятся из видеолинии сдвиговым регистром. G14674-0808W герметично запечатан в металлический корпус вместе с двухступенчатым термоэлектрическим охладителем для обеспечения стабильной работы.
Функции
- Диапазон спектрального отклика: от 1,70 до 2,55 мкм
- Высокая чувствительность: 3,5 мкВ/э-
- Частота кадров: макс. 509 кадров/с.
- Низкий темновой ток
- Режим глобального затвора
- Функция частичного считывания
- Простое управление (встроенный генератор синхронизации)
- Двухступенчатая с ТЭ-охлаждением
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Hamamatsu Photonics – японская компания, производящая оптоэлектронные датчики, фотоэлектронные умножители, источники света и оптико-электронные компоненты и системы.
