Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Двухступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 1300 до 2150 нм |
|
Пиковая длина волны чувствительности (тип.)
|
1950 нм |
|
Условия измерения
|
Ta=25 ℃, Td=-20 ℃, Vdd=5 В, Vb1=0 В, PD_bias=4,2 В |
|
Шаг пикселя
|
50 мкм |
|
Общее количество пикселей
|
192 × 96 пикселей |
|
Размер пикселя
|
50 × 50 мкм |
|
Размер изображения
|
9,6 × 4,8 мм |
|
Частота кадров (макс.)
|
867 кадров/с |
|
Материал
|
InGaAs |
|
Тип детекторов
|
датчики изображения, датчики площади |

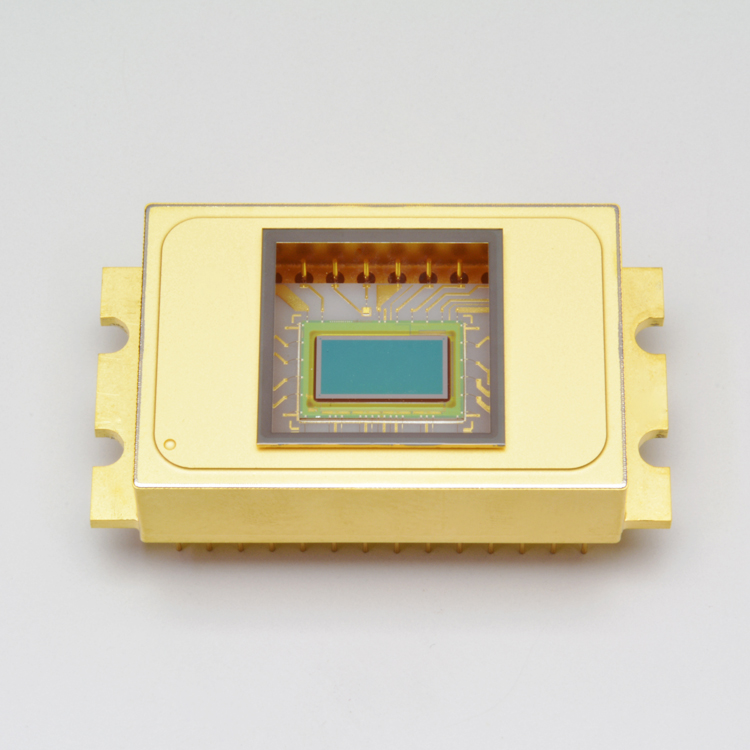

Датчик изображения с разрешением 192 × 96 пикселей, разработанный для двумерного инфракрасного изображения
<р> G13441-01 имеет гибридную структуру, состоящую из схемы считывания КМОП (ROIC: интегральная схема считывания) и фотодиодов InGaAs с обратной засветкой. Каждый пиксель состоит из фотодиода InGaAs и ROIC, электрически соединенных индиевым барьером. Генератор синхронизации в ROIC обеспечивает аналоговый видеовыход и выход AD-TRIG, которые получаются путем подачи цифровых входов. G13441-01 имеет 192 × 96 пикселей, расположенных с шагом 50 мкм. Свет, падающий на фотодиоды InGaAs, преобразуется в электрические сигналы, которые затем подаются на ROIC через индиевые барьеры. Электрические сигналы в ROIC преобразуются в сигналы напряжения и затем последовательно выводятся из видеолинии сдвиговым регистром. G13441-01 герметично запечатан в металлический корпус вместе с двухступенчатым термоэлектрическим охладителем для обеспечения стабильной работы.
Функции
- Диапазон спектрального отклика: от 1,3 до 2,15 мкм
- Высокая чувствительность: 1600 нВ/э-
- Частота кадров: макс. 867 кадров в секунду.
- Режим глобального затвора
- Простое управление (встроенный генератор синхронизации)
- Двухступенчатая с ТЭ-охлаждением
