Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Двухступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 950 до 1700 нм |
|
Пиковая длина волны чувствительности (тип.)
|
1550 нм |
|
Условия измерения
|
Td=15 ℃, Vdd=Port_sel=Mode01=5 В, Mode02=0 В, Vb1=0,5 В, PD_bias=3 В, Vref=3 В |
|
Шаг пикселя
|
20 мкм |
|
Общее количество пикселей
|
640 × 512 пикселей |
|
Размер пикселя
|
20 × 20 мкм |
|
Размер изображения
|
12,8 × 10,24 мм |
|
Частота кадров (макс.)
|
62 кадра/с |
|
Материал
|
InGaAs |
|
Тип детекторов
|
датчики изображения, датчики площади |

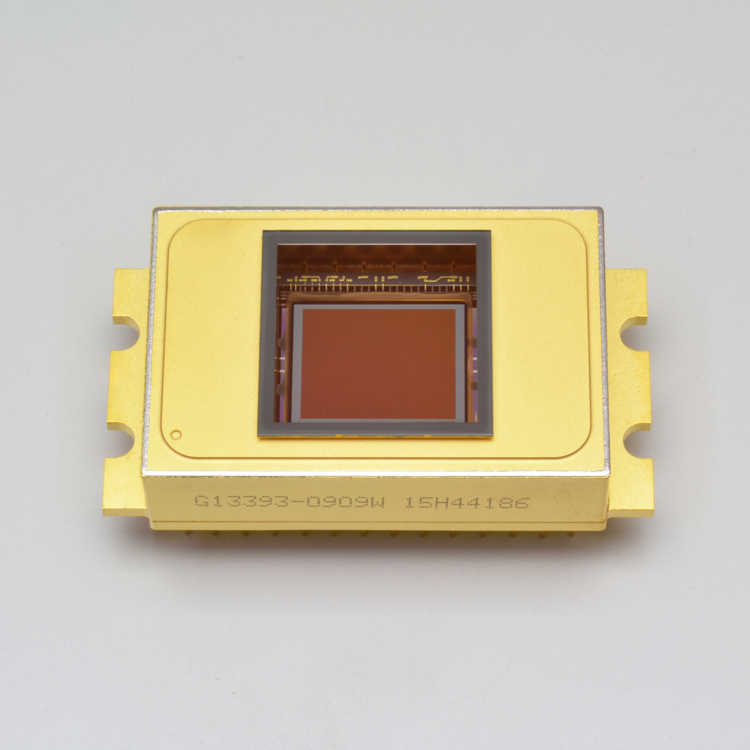

Датчик изображения с разрешением 640 × 512 пикселей, разработанный для двумерного инфракрасного изображения
<р> G13393-0909W имеет гибридную структуру, состоящую из схемы считывания КМОП (ROIC: интегральная схема считывания) и фотодиодов InGaAs с обратной засветкой. Каждый пиксель состоит из фотодиода InGaAs и ROIC, электрически соединенных индиевым барьером. Генератор синхронизации в ROIC обеспечивает аналоговый видеовыход и выход AD-TRIG, которые получаются путем подачи цифровых входов. G13393-0909W имеет разрешение 640 × 512 пикселей, расположенных с шагом 20 мкм, и их сигналы считываются с видеолинии. Свет, падающий на фотодиоды InGaAs, преобразуется в электрические сигналы, которые затем подаются на ROIC через индиевые барьеры. Электрические сигналы в ROIC преобразуются в сигналы напряжения и затем последовательно выводятся из видеолинии сдвиговым регистром. G13393-0909W герметично запечатан в металлический корпус вместе с двухступенчатым термоэлектрическим охладителем для обеспечения стабильной работы.
Функции
- Диапазон спектрального отклика: от 0,95 до 1,7 мкм
- Высокая чувствительность: 1 мкВ/э-
- Частота кадров: макс. 62 кадра в секунду.
- Режим глобального затвора
- Простое управление (встроенный генератор синхронизации)
- Двухступенчатая с ТЭ-охлаждением
