Поставщик
|
Thorlabs |
|
Артикул
|
CP1TM10 |
|
Применение
|
для каркасных систем |
|
Тип пластины
|
монтажные |
|
Тип адаптера
|
пластины |
|
Применение адаптера
|
для каркасных систем |
|
Размер системы
|
30 мм |
Описание

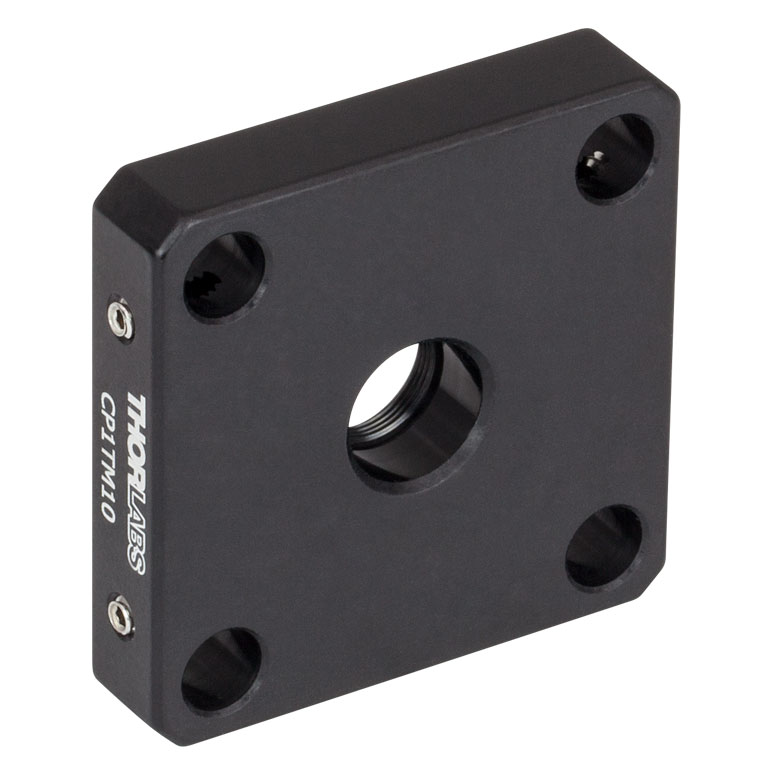

Пластина CP1TM10 Thorlabs для крепления линз в каркасную систему 30 мм (1,2") с внутренней резьбой M10 x 0.5 предназначена для установки оптических элементов с соответствующей метрической резьбой и обеспечения прецизионного центрирования относительно оптической оси каркаса. Два встроенных стопорных кольца фиксируют оптический элемент по высоте.
Четыре резьбовых крепёжных отверстия по углам обеспечивают жёсткое крепление к стержням каркаса диаметром 6 мм. Резьба крепёжных отверстий дюймовая (8-32) обеспечивает совместимость с дюймовыми винтами 8-32 (стандарт США). Внутренняя резьба M10 x 0.5 с мелким шагом 0,5 мм обеспечивает высокую точность центрирования.
Изготовлена из анодированного алюминия (чёрный цвет) для минимизации бликов и паразитного рассеяния света. Совместима со всеми 30-мм каркасными стержнями Thorlabs (серии ER, ERH). Типичные применения — установка линз, фильтров с метрической резьбой, создание компактных оптических систем. Продукция сертифицирована на соответствие стандартам RoHS.
Характеристики
- Артикул: CP1TM10
- Тип: пластина для крепления линз (каркасные системы 30 мм)
- Внутренняя резьба: M10 x 0.5
- Крепёжные отверстия: дюймовая (8-32)
- Стопорные кольца: 2 шт. (в комплекте)
- Размер пластины: 1,2" x 1,2" (30,5 x 30,5 мм)
- Материал: анодированный алюминий (чёрный)
- Совместимость: 30 мм Cage System (стержни Ø6 мм)
- Производитель: Thorlabs
Отрасли применения
- Фотоника и лазерные системы
- Научные исследования
- Телекоммуникации
- Медицинская оптика
- Полупроводниковая промышленность
- Промышленная автоматизация
- Аэрокосмическая промышленность
- Оборонная промышленность
- Образовательные учреждения
