Профилирование лазерного луча является удобным дополнением к измерению его мощности или энергии, поскольку оно позволяет получить очень полезную информацию: измерить пространственное распределение энергии или интенсивности, ширину луча, положение его центра, эллиптичность и ориентацию, которые могут помочь определить работают ли системы оптимально.

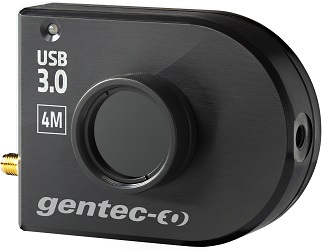

Beamage компании GenTec-EO - самая экономичная камера c USB3.0 интерфейсом на рынке для профилирования лучей. Для заказа доступны модели для работы от УФ до ИК области спектра двух размеров. В комплект поставки входит ПО с интуитивно-понятным интерфейсом, которое содержит множество полезных инструментов и функций. Его расчеты соответствуют требованиям ISO.
Профилометры Beamage
Включите субтитры для просмотра комментариев на русском.
Особенности:
1. USB 3.0 интерфейс для высокой скорости передачи данных;
В 10 раз быстрее, чем стандартное USB 2.0 соединение (совместимы с USB 2.0)
2. Высокое разрешение;
Точное измерение профиля даже самых маленьких пучков:
- Beamage-3.0: 2.2 Мп;
- Beamage-4M: 4.2 Мп.
3. Большая апертура;
- Beamage-3.0: 11.3 x 6.0 мм;
- Beamage-4M: 11.3 x 11.3 мм;
- Beamage-4M-FOCUS: 20.5 x 20.5 мм;
4. Модели с покрытием для ИК диапазона;
Камеры Beamage-IR имеют специальное люминесцентное покрытие для ИК излучения (1495-1595 нм).
5. Соответствие ISO;
D4σ метод измерения диаметра, центра, эллиптичности и ориентации по стандартам ISO 11146:2004 и 11146:2005.
6. ПО с интуитивно-понятным интерфейсом;
Простая навигация, множество вариантов отображения данных и контролирующих функций.
- 2D, 3D и XY профили пучка;
- Функция вычитания фона;
- Уникальная функция "Animate";
- Аппроксимация Гауссом;
- График в полулогарифмическом масштабе.
7. Внешний триггер;
Для синхронизации камеры с импульсным лазером.
Спецификация профилометров лазерного пучка Beamage Gentec-EO:
|
Модель |
BEAMAGE-3.0 |
BEAMAGE-3.0-IR |
BEAMAGE-4M |
BEAMAGE-4M-IR |
BEAMAGE-4M-FOCUS |
|
Сенсор |
CMOS |
CMOS (с люминесцентным покрытием) |
CMOS |
CMOS (с люминесцентным покрытием) |
CMOS (с оптоволоконным конусом) |
|
Эффективная апертура |
11.3 x 6.0 мм |
11.3 x11.3 мм |
20.5 X 20.5 мм | ||
|
Измерительная способность | |||||
|
Рабочий спектральный диапазон |
|
|
|
|
|
|
Камера (только) |
350 - 1150 нм |
1495 - 1595 нм |
350 - 1150 нм |
1495 - 1595 нм |
350 - 1150 нм |
|
С фильтром UG11-UV |
250 - 370 нм |
--- |
250 - 370 нм |
--- |
--- |
|
С фильтром B3-IR-FILTER |
1250 - 1350 нм |
--- |
1250 - 1350 нм |
--- |
--- |
|
Количество пикселей |
2.2 Мп |
|
4.2 Мп |
|
|
|
В x Ш |
2048 x 1088 |
|
2048 x 2048 |
|
|
|
Размер пикселя |
5.5 мкм |
|
5.5 мкм |
|
10 мкм |
|
Мин. размер пучка |
55 мкм |
|
55 мкм |
|
100 мкм c |
|
Тип затвора |
Кадровый |
|
Кадровый |
|
|
|
Скорость съемки |
--- |
6.2 к/с @ 4.2 Мп (Полный кадр) | |||
|
|
11 к/с @ 2.1 Мп (Полный кадр) |
11.4 к/с @ 2.1 Мп (Полный кадр) | |||
|
|
20 к/с @ 1.1 Мп (2048 x 544) |
18.6 к/с @ 1.1 Мп (2048 x 544) | |||
|
|
32 к/с @ 0.066 Мп (256 x 256) |
32 к/с @ 0.066 Мп (256 x 256) | |||
|
RMS шум |
1000:1 (60 дБ) |
1000:1 (60 дБ) | |||
|
АЦП (выбирается пользователем) |
12 бит (по умолчанию) / 10 бит (опция) |
12 бит (по умолчанию) / 10 бит (опция) |
| ||
|
Порог повреждений | |||||
|
Макс. средняя мощность |
1 Вт с ND фильтром | ||||
|
Макс. плотность (1064 нм) |
CW: 10 Вт/см2; Импульсное излучение: 300 мкДж/см2 | ||||
|
Программное обеспечение | |||||
|
Отображение данных |
2D, 3D, XY проекции и отслеживание положения центра пучка | ||||
|
Функции |
Дисплей с пучком в 2D формате: Снимок экрана, Возвращение в исходную конфигурацию, Показывать/спрятать диаметр пучка | ||||
|
|
Дисплей с пучком в 3D формате: Снимок экрана, Возвращение в исходную конфигурацию, Вид сверху | ||||
|
|
Дисплей с XY проекциями: Сохранение данных, Увеличение, Аппроксимация Гауссом, график в полулогарифмическом масштабе, Показывать/спрятать курсор, Показывать/спрятать полуширину (FWHM), Показывать/спрятать 1/e2 | ||||
|
|
Дисплей для отслеживания положения центра пучка: Сохранение данных, Снимок экрана, Возвращение в исходную конфигурацию, Увеличение | ||||
|
Вычисление диаметра пучка |
D4σ (по стандарту ISO) | ||||
|
|
1/e2 вдоль перекрестий (13.5%) | ||||
|
|
Полуширина (FWHM) вдоль перекрестий (50%) | ||||
|
|
Пользовательский (%) | ||||
|
Управление буферной памятью |
Открыть файл, Сохранить текущие данные, Сохранить все данные, Предыдущее/следующее изображение, Очистить буфер, Анимация | ||||
|
Отчеты |
Полный отчет в готовом для печати формате (2D, 3D, XY, Измерения, Параметры) | ||||
|
|
Снимок экрана в BMP формате (2D и 3D) | ||||
|
Физические свойства | |||||
|
Размер сенсора |
11.3 x 6.0 мм |
11.3 x 11.3 мм | |||
|
Площадь сенсора |
0.67 см2 |
1.28 см2 | |||
|
Эффективная апертура |
Соответствует размеру сенсора |
Соответствует размеру сенсора |
20.5 x 20.5 мм | ||
|
Габаритные размеры (без фильтра) |
61 x 81.1 x 19.7 мм |
61 x 81.1 x 46.5 мм | |||
|
Вес (только головка) |
138 г |
235 г | |||
Программное обеспечение Beamage с интуитивно-понятным интерфейсом

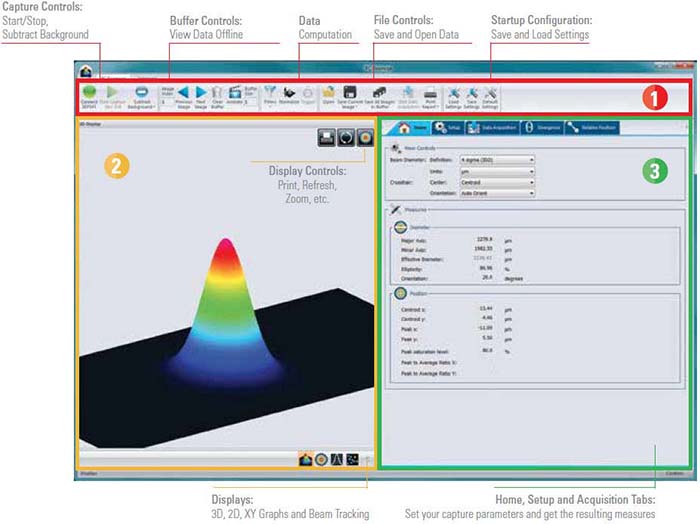

| Основные элементы интерфейса программного обеспечения Beamage | |
|
|
Основное меню |
|
Верхняя часть интерфейса программного обеспечения в формате ленты включает все основные элементы управления. Эти элементы управления сгруппированы по семействам: элементы управления параметрами сбора данных, работа с файлами, управление буфером, измерение M2 и вычисления с использованием данных. Последняя группа включает очень полезные фильтры и нормализующую функцию. | |
|
|
Отображение данных |
|
Левая часть программного обеспечения - панель отображения данных. Доступны четыре формата: 3D, 2D, XY (поперечные сечения вдоль перекрестия) и отслеживание положения пучка. Желаемый дисплей выбирается щелчком по соответствующему значку в нижней части панели. Функция "Print screen" доступна для 3D, 2D форматов и в режиме отслеживания положения центра пучка. Это позволяет сохранять изображение текущего отображения данных в формате BMP. | |
|
|
Главный экран и настройки |
|
Правая часть панели программного обеспечения содержит вкладки Home, Setup и Data Acquisition. Вкладка «Home» позволяет выбирать основные элементы управления для измерений (определение диаметра луча, центра перекрестия и ориентацию) и отображает полученные данные ниже. На вкладке «Setup» пользователь может установить параметры измерения (время экспозиции, ориентацию изображения и усреднение, активную область и т. д.). Вкладка «Data Acquisition» позволяет сохранять измерения или измерения вместе с полными изображениями, вводить частоты дискретизации и общую продолжительность измерений. Дополнительные вкладки с расширенными элементами управления доступны при нажатии кнопки «Показать / скрыть параметры» на панели «Вычисления». |
Функции экранов отображения данных
|
Варианты отображения данных на экране ПО | |
|
|
Отображение данных в 3D формате |
|

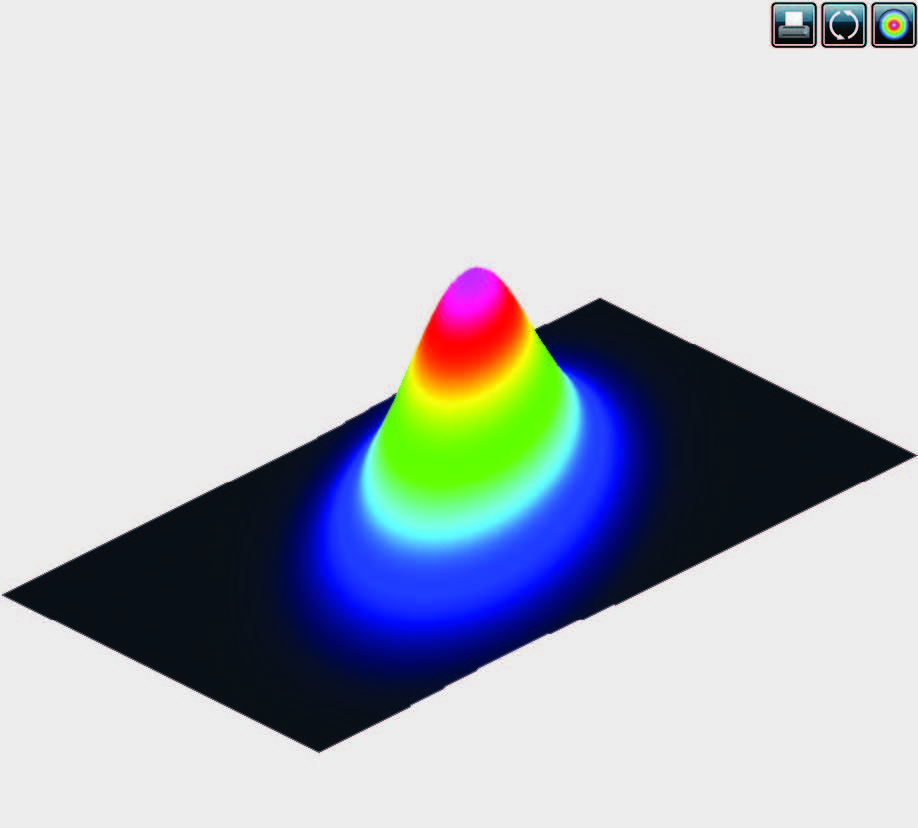

Экран отображения данных в формате 3D демонстрирует фактическую форму лазерного пучка. В данном режиме можно легко масштабировать, перетаскивать и поворачивать изображение. Кнопка «Reset» позволяет вернуть данные в исходную конфигурацию. На этом дисплее также имеется кнопка «Print Screen», чтобы сохранить последнее изображение в формате BMP. | |
|
| |
|
|
Отображение данных в 2D формате |
|

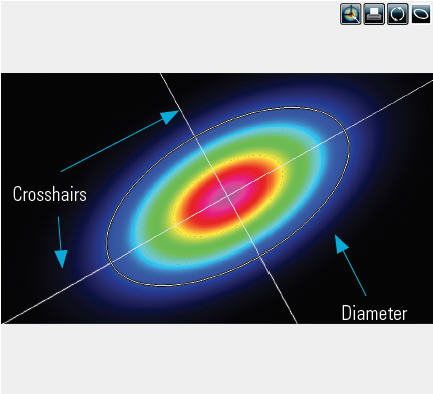

Экран отображения данных в формате 2D имеет перекрестье (установленное на основную и вспомогательную ось или вдоль указанных углов) и показывает измеренные диаметры луча. Эти диаметры варьируются в зависимости от выбранного метода вычисления (4-sigma, FWHM, 1/e2 и т. д.). Экран может быть включен или выключен. Кнопка «Print Screen» позволяет сохранить изображение текущего экрана в формате BMP. | |
|
| |
|
|
Отображение проекций пучка на оси XY |
|

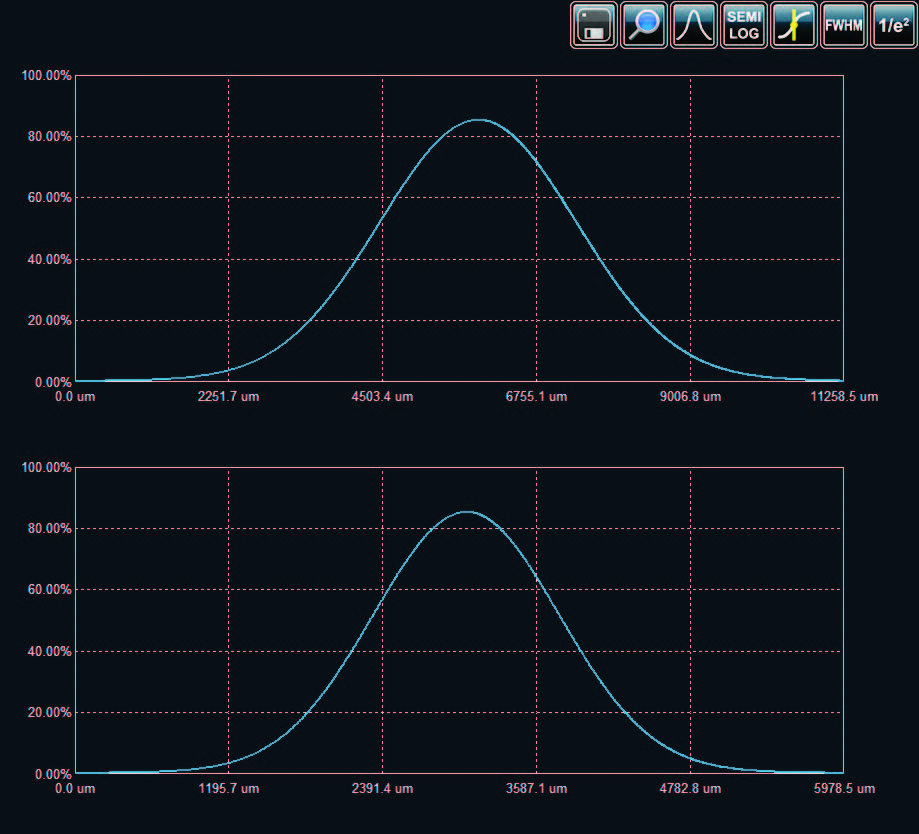

Данный экран отображает поперечное сечение луча вдоль перекрестия. Этот дисплей содержит множество полезных инструментов, таких как масштабирование, курсор, FWHM и 1/e2 уровни. Также можно отображать графики в полулогарифмическом масштабе, чтобы увеличить детали в низкоинтенсивных частях луча. | |
|
| |
|
|
Отслеживание положения центра луча |
|

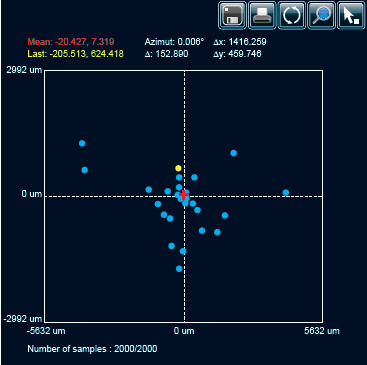

Дисплей отслеживания луча позволяет визуализировать изменение положения центра пучка на датчике. На этом дисплее отображается последняя расчетная позиция, а также предыдущая, пока пользователь не нажмет на сброс. На дисплее также отображается среднее положение всех вычисленных значений и дается информация о стабильности положения для осей X и Y. Этот инструмент отлично подходит для контроля стабильности луча с течением времени. | |
|
| |
Модели доступных для заказа профилометров Beamage компании Gentec:
|
Модель |
Описание |
|
Beamage-3.0 |
Камера для профилирования лазерного пучка. CMOS сенсор: 11.3 x 6.0 мм, 2.2 Мп, 2048 x 1088, пиксели: 5.5 мкм. Отображение профиля в форматах 2D, 3D и XY проекции, аппроксимация Гауссом, расчеты по стандартам ISO. Поставляется с 3 м USB кабелем и ND4.0 фильтром. Стержень с держателем не входят в комплект поставки. |
|
Beamage-3.0-IR |
Камера для профилирования лазерного пучка с люминесцентным покрытием для ИК области (1495 - 1595 нм). CMOS сенсор: 11.3 x 6.0 мм, 2.2 Мп, 2048 x 1088, пиксель: 5.5 мкм. Отображение профиля в форматах 2D, 3D и XY проекции, аппроксимация Гауссом, расчеты по стандартам ISO. Поставляется с 3 м USB кабелем и ND4.0 фильтром. |
|
Beamage-4M |
Камера для профилирования лазерного пучка. CMOS сенсор: 11.3 x 11.3 мм, 4.2 Мп, 2048 x 2048, 5.5 мкм пиксель. Отображение профиля в форматах 2D, 3D и XY проекции, аппроксимация Гауссом, расчеты по стандартам ISO. Поставляется с 3 м USB кабелем и ND4.0 фильтром. Стержень с держателем не входят в комплект поставки. |
|
Beamage-4M-IR |
Камера для профилирования лазерного пучка с люминесцентным покрытием для ИК области (1495 - 1595 нм). CMOS сенсор: 11.3 x 11.3 мм, 4.2 Мп, 2048 x 2048, 5.5 мкм пиксель. Отображение профиля в форматах 2D, 3D и XY проекции, аппроксимация Гауссом, расчеты по стандартам ISO. Поставляется с 3 м USB кабелем и ND4.0 фильтром. |
|
Beamage-4M-FOCUS |
Камера для профилирования лазерного пучка с оптоволоконным конусом для больших пучков. Эффективная апертура: 20.5 x 20.5 мм (со CMOS сенсором: 11.3 x 11.3 мм). 4.2 Мп, 2048 x 2048, эффективный размер пикселя: 12 мкм. Отображение профиля в форматах 2D, 3D и XY проекции, аппроксимация Гауссом, расчеты по стандартам ISO. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
20106 |

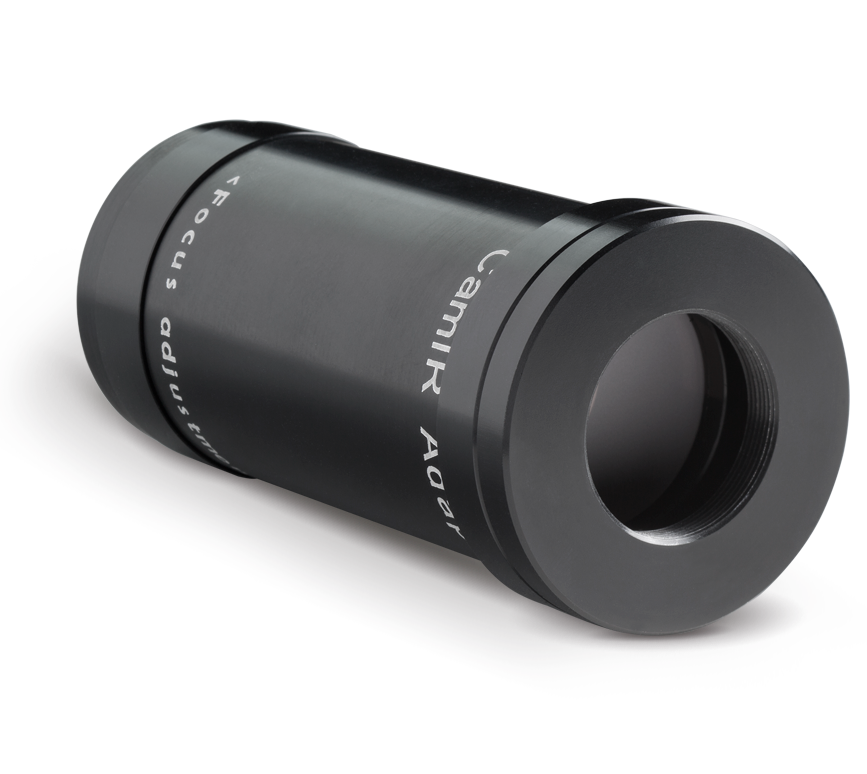

ИК адаптер для расширения рабочего диапазона Beamage до телекоммуникационных длин волн ближнего ИК-диапазона. |  |
|
STAND-D-233 |

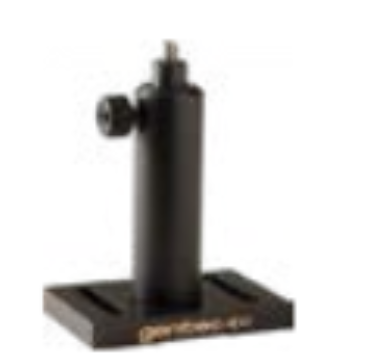

Стержень и стакан для крепления стержня с основанием |  |
|
PEL-1450 |

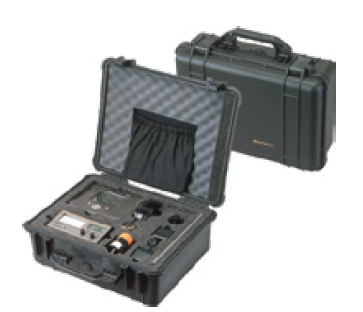

ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
 |
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. | |
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
