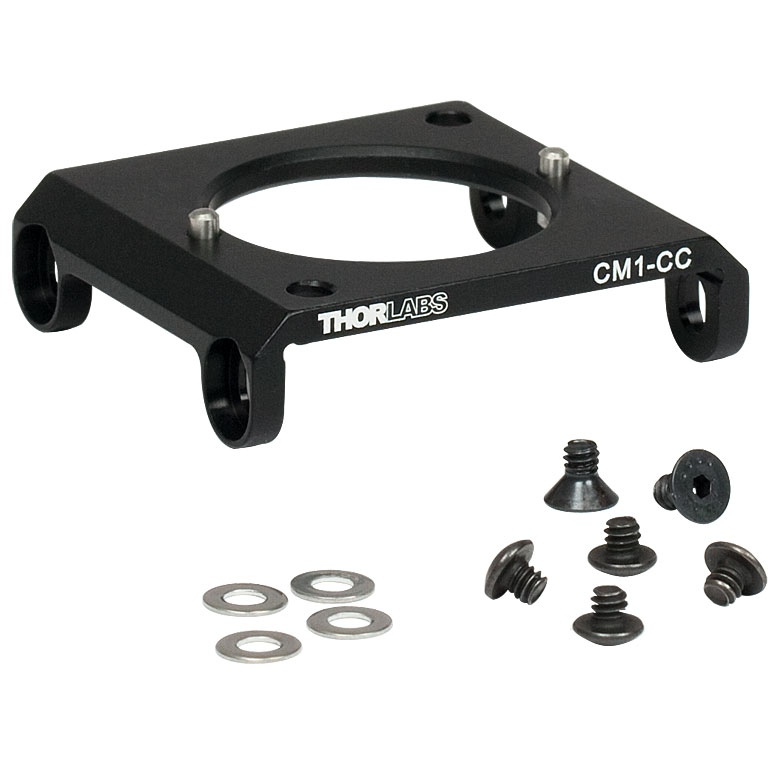

CM1-CC - Скоба для соединения оптических держателей серии CM1 и CCM1, Thorlabs

CM1-CC – это соединительная скоба (Cage Cube Connector) для компактных оптических кубов 30 мм системы Thorlabs. Предназначена для жёсткого и точного соединения двух кубов серии CM1 / CCM1 бок о бок, с сохранением геометрии 30 мм cage-системы и соосности оптических каналов.

Назначение

• Соединение двух компактных кубов 30 мм (например, CCM1-4ER, CM1-DCH и др.) в единую сборку.
• Организация линейных или L-образных оптических трактов на базе кубов и cage-системы.
• Сохранение точной взаимной юстировки оптических элементов, закреплённых в соседних кубах.

Ключевые особенности

• Специальный коннектор для компактных кубов: рассчитан на кубы шириной 1,5" (серии CM1/CCM1).
• Возможность связки с 2" кубами: совместим со схемами, где надо соединить один 1,5" куб с 2" кубом (через соответствующие кубы и отверстия под штифты).
• Выравнивающие штифты: конструкция использует штифты и крепёжные винты для точного позиционирования и предотвращения смещения кубов.
• Низкий профиль: плоская скоба не увеличивает существенно габариты сборки и не перекрывает оптические порты.
• Совместимость с 30 мм cage-системой: позволяет строить компактные многокубовые модули в рамках стандартной геометрии 30 мм.

Технические характеристики

• Модель: CM1-CC.
• Тип: соединительная скоба для компактных кубов 30 мм.
• Совместимые кубы: CM1, CCM1 и другие компактные 1,5" кубы 30 мм; также может использоваться вместе с некоторыми 2" кубами.
• Крепёж: винты 4-40 (поставляются производителем вместе с кубами/скобой).
• Материал: анодированный алюминий.

Типичные области применения

• Сборка сложных оптических модулей из нескольких кубов (дихроики, светоделители, фильтры).
• Компактные флуоресцентные, изображающие и диагностические системы.
• Любые схемы на 30 мм cage-системе, где требуется жёсткая связка двух кубов.
