Описание

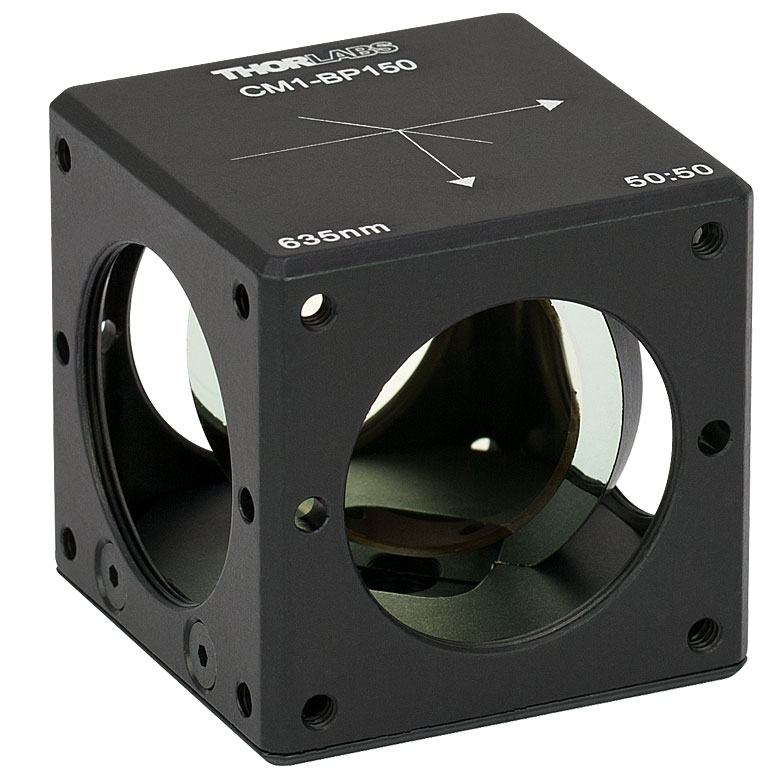

Пленочный (pellicle) светоделитель CM1-BP150 в кубическом корпусе предназначен для разветвления луча на два канала с заданным соотношением отражение:пропускание. Пелликл‑схема отличается очень малой оптической толщиной по сравнению со стеклянными пластинами, поэтому часто выбирается для чувствительных к аберрациям и фокусировке схем.
Соотношение R:T: 50:50. Диапазон/линия: 635 нм. Реальные параметры зависят от поляризации и угла падения, поэтому при точных измерениях важно фиксировать геометрию и учитывать поляризационную составляющую.
Кубический корпус упрощает монтаж и защищает плёнку. Узел удобно ставить в лабораторные тракты как «отбор» мощности на фотодатчик или камеру, а также в интерферометры и схемы формирования опорного луча.
Рекомендация: избегайте механических воздействий и загрязнений — плёнка пелликла тонкая, её легко повредить. Для чистки используйте только подходящие безворсовые материалы и методы, рекомендованные для оптики.
характеристики
- Тип: pellicle beamsplitter в кубическом корпусе
- Соотношение R:T: 50:50
- Диапазон/линия: 635 нм
- Габарит корпуса: 38.1 мм (типовая серия CM1)
- Назначение: разветвление луча и мониторинг мощности/сигнала
отрасли применения
- Лазерные установки и юстировка оптических трактов
- Системы машинного зрения и оптической инспекции
- Фотоника и оптоэлектроника (R&D и производство)
- Интерферометрия и метрология
- Спектроскопия и лабораторные измерения
- Интерферометры и контроль оптической мощности
- Лабораторные измерения и прототипирование
