        Четырехосевой транслятор для микропозиционирования I4000 Z/RYP

        Главная
        —
        Каталог продукции
        —
        Оптомеханика
        —
        Оптомеханика Luminos
        —Четырехосевой транслятор для микропозиционирования I4000 Z/RYP

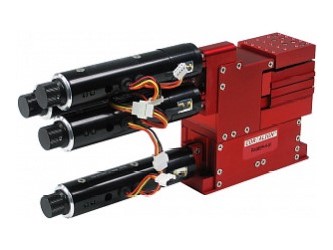

        Фото Четырехосевой транслятор для микропозиционирования I4000 Z/RYP
        Производитель: Luminos
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Luminos
        Типы изделий
        моторизированные позиционеры
        Смещение
        13 мм
        Количество осей
        четырехосевые
        Комплектующие систем
        трансляторы
        Комплектующие позиционеров
        линейные трансляторы
        Материал транслятора
        алюминиевые

        I4000 Z/RYP – серия высокоточных позиционеров сверхвысокого разрешения, в которых используется сверхточный привод с линейным шаговым двигателем.

        В позиционерах сверхвысокого разрешения серии I4000 Z/RYP используется сверхточный привод с линейным шаговым двигателем, разработанный Luminos. Позиционеры обеспечивают высокую производительность и стабильность, которая соответствует требованиям выравнивания одномодового волокна. Трансляторы имеют встроенную платформу позиционирования без трения, что позволяет приводам работать с равномерной нагрузкой. Ось Z обеспечивает перемещение по оси 12.7 мм с шагом 100 нм.

        Особенности:

        - Совмещенный центр вращения;

        - Компактная конструкция;

        - Встроенный контроллер;

        - Демпфированная внешняя конструкция корпуса обеспечивает превосходную нечувствительность к вибрациям;

        - Легкая алюминиевая конструкция позволяет легко перемещать систему с помощью другого оборудования;

        - Высокая механическая жесткость обеспечивает прочную и стабильную систему основания;

        - Запатентованный двойной линейный изгиб оси Z обеспечивает прямой ход без трения;

        - Вращение без угловых погрешностей.

        Применения:

        - Стыковка оптических волокон;

        - Стыковка волокон с микрочипами и другими электрооптическими элементами;

        - Позиционирование микроструктур в биологических задачах;

        - Создание фотонных интегральных микросхем.

        Технические характеристики:

        Параметр

        Значение

        Ед. измерения

        Перемещение

        Перемещение актуатора

        Перемещение платформы

        Z

        12.7

        12.7

        мм

        Ось вращения (roll)

        ±1.5 град

        ±1.5 град

        Вертикальная ось (yaw)

        ±1.5 град

        ±1.5 град

        Горизонтальная ось (pitch)

        ±1.5 град

        ±1.5 град

        Разрешение

        Разрешение

        Всего шагов

        Z

        100 нм

        64000

        Ось вращения (roll)

        0.1 арксек

        50603

        Вертикальная ось (yaw)

        0.2 арксек

        30208

        Горизонтальная ось (pitch)

        0.2 арксек

        30208

        Конфигурация и погрешность

        Тип изгиба

        Тип движения

        Погрешность

        Z

        Двойной

        Прямое

        -

        Ось вращения (roll)

        Одинарный

        Вращательное

        30 (макс.)

        мкм

        Вертикальная ось (yaw)

        Двойной

        Вращательное

        -

        Горизонтальная ось (pitch)

        Двойной

        Вращательное

        -

        Линейная жесткость

        Z

        230

        кН/м

        Y

        110

        кН/м

        X

        50

        кН/м

        Жесткость при кручении

        Z-roll

        75

        Нм/рад

        Y-yaw

        110

        Нм/рад

        X-pitch

        140

        Нм/рад

        Максимальная нагрузка

        Статичная

        1

        кг

        Мгновенная

        4.5

        кг

        Физические параметры

        Материал

        Алюминий

        Вес

        1

        кг

        Размер

        114.3 х 44.5 х 100.1

        мм

        Модели:

        Модель

        Описание

        P4-BBBB-H-SI

        Моторизированный четырехосевой транслятор для микропозиционирования. Метрическая система.

        P4-BBBB-H-I

        Моторизированный четырехосевой транслятор для микропозиционирования. Дюймовая система.

        Для доступа к файлам требуется Авторизация
        Чертеж
        332.1 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
