        Частотно-аналоговый преобразователь HPMCON

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерительная электроника
        —
        Электроника для счета фотонов
        —
        Экспериментальная электроника
        —Частотно-аналоговый преобразователь HPMCON

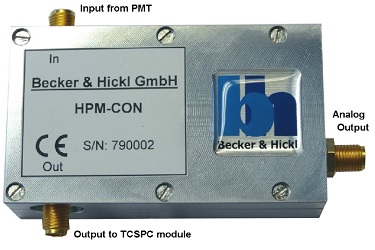

        Фото Частотно-аналоговый преобразователь HPMCON
        Производитель: Becker&Hickl
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Becker&Hickl
        Применение
        для счета фотонов
        Тип детектора счета фотонов
        преобразователи

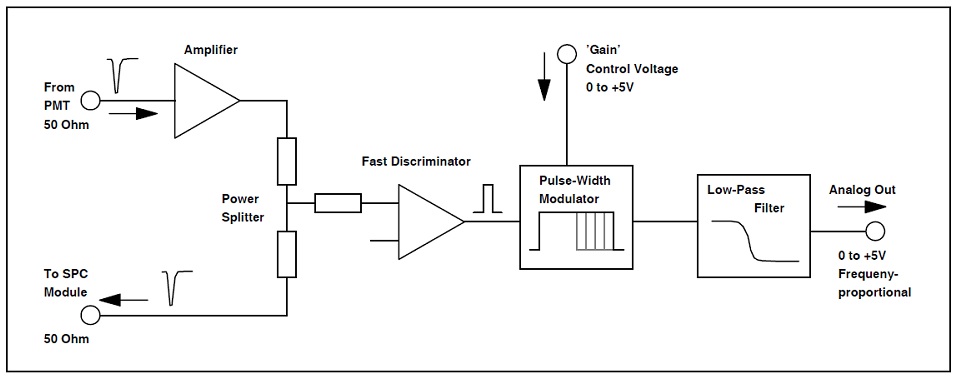

        Частотно-аналоговый преобразователь HPMCON от компании Becker&Hickl преобразует последовательность однофотонных импульсов полученных в детекторе для счета фотонов в аналоговый сигнал пропорциональный интенсивности.

        Особенности:

        - частотно-аналоговый преобразователь для импульсов с ФЭУ;

        - амплитуда входного импульса -30 мВ до -200 мВ;

        - ширина входного импульса до 500 пс;

        - подключается напрямую к выходному импульсу с детектора;

        - совместим с модулями ФЭУ и гибридными детекторами Becker&Hickl;

        - входная скорость импульсов до 107 импульсов/с;

        - диапазон выходного напряжения от 0 до +4.9 В;

        - питание +/- 5 В от любой SPC платы или DCC модуля Becker&Hickl.

        Технические параметры частотно-аналогового преобразователя HPMCON:

        Параметр

        Значение

        Амплитуда входного импульса

        -30 до -200 мВ

        Ширина входного импульса

        600 пс до 10 нс

        Коэффициент усиления от входа ФЭУ до выхода

        1 до 1.5

        Разъемы для подключения ФЭУ и на выходе

        SMA

        Импеданс на входе и на выходе

        50 Ом

        Выходная амплитуда для одного фотона:

        Vgain = 1 В

        650 мВ

        Vgain = 5 В

        180 мВ

        Ширина выходного импульса для одного фотона

        2 мкс

        Выходное напряжение, Fin=100 кГц:

        Vgain = 1 В

        0.13 В

        Vgain = 5 В

        0.03 В

        Выходное напряжение, Fin=1 МГц:

        Vgain = 1 В

        1.35 В

        Vgain = 5 В

        0.34 В

        Время отклика выходного фильтра

        2 мкс

        Максимальная нагрузка на выходе

        1 кОм

        Разъем на выходе

        SMA

        Управляющее напряжение коэффициента усиления

        0 до +5 В или потенциометром 250 кОм от +5 В в Vgain

        Управляющая характеристика коэффициента усиления

        КУ=1/Vgain

        Импеданс управляющего входа коэффициента усиления

        2 кОм

        Питание:

        +5 В

        90 мА

        -5 В

        152 мА

        Разъем источника питания

        Mini-USB

        Галерея
        1 фото —
        1/1 —
        Фото Частотно-аналоговый преобразователь HPMCON
        Фото Частотно-аналоговый преобразователь HPMCON
        Для доступа к файлам требуется Авторизация
        Документация на частотно-аналоговый преобразователь HPMCON
        360.6 Кб
        Каталог продукции Becker&Hickl 2015
        8 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        T5026
        Фото T5026 - SMC адаптер - цилиндрический переходник (штекерный-штекерный разъем), Thorlabs
        T5026 - SMC адаптер - цилиндрический переходник (штекерный-штекерный разъем), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        CA2672
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC, SMC
        Фото CA2672 - SMC коаксиальный кабель, гнездовой разъем SMC и штекерный разъем BNC, длина: 72" (1829 мм), Thorlabs
        CA2672 - SMC коаксиальный кабель, гнездовой разъем SMC и штекерный разъем BNC, длина: 72" (1829 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        2249-C-24
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC
        Фото 2249-C-24 - RG-58 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        2249-C-24 - RG-58 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        CA3124
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC
        Фото CA3124 - RG-174 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        CA3124 - RG-174 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT500
        Тип изделия
        bnc терминаторы
        Фото FT500 - Укороченный BNC терминатор, постоянное сопротивление: 50 Ом, Thorlabs
        FT500 - Укороченный BNC терминатор, постоянное сопротивление: 50 Ом, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        T17251
        Тип кабеля
        съемные шнуры
        Фото T17251 - Съемный шнур электропитания, длина: 7.5', переходник между стандартами NEMA и IEC, 110 В (AC), 5 шт., Thorlabs
        T17251 - Съемный шнур электропитания, длина: 7.5', переходник между стандартами NEMA и IEC, 110 В (AC), 5 шт., Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        SMM12
        Тип изделия
        кабели
        Тип кабеля
        СВЧ-кабели
        Тип разъема
        SMA
        Фото SMM12 - СВЧ-кабель с SMA разъемами: 2 штекерных разъема, длина: 12" (305 мм), Thorlabs
        SMM12 - СВЧ-кабель с SMA разъемами: 2 штекерных разъема, длина: 12" (305 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        T4001
        Фото T4001 - Адаптер с штекерными SMA и BNC разъемами, Thorlabs
        T4001 - Адаптер с штекерными SMA и BNC разъемами, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        STO5S
        Комплектующие
        разъемы
        Фото STO5S - Соединительный разъем для фотодиодов, способ монтажа: пайка, разъем для диодов в корпусах TO-5 и TO-39, Thorlabs
        STO5S - Соединительный разъем для фотодиодов, способ монтажа: пайка, разъем для диодов в корпусах TO-5 и TO-39, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Тип товара
        Оптические столы и плиты
        Артикул
        EC2530BB/M
        Ширина плиты
        230
        Длина плиты
        230
        Отверстия плиты
        M6x1.0
        Размер плиты
        230х230
        Материал
        алюминиевые
        Тип изделия
        корпуса для электроники
        Фото EC2530BB/M - Алюминиевая плита для помещения в защитный корпус EC2530C, размеры: 230 мм x 230 мм x 9.5 мм, отверстия: M6 x 1.0, удвоенная плотность резьбовых отверстий, Thorlabs
        EC2530BB/M - Алюминиевая плита для помещения в защитный корпус EC2530C, размеры: 230 мм x 230 мм x 9.5 мм, отверстия: M6 x 1.0, удвоенная плотность резьбовых отверстий, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
