описание

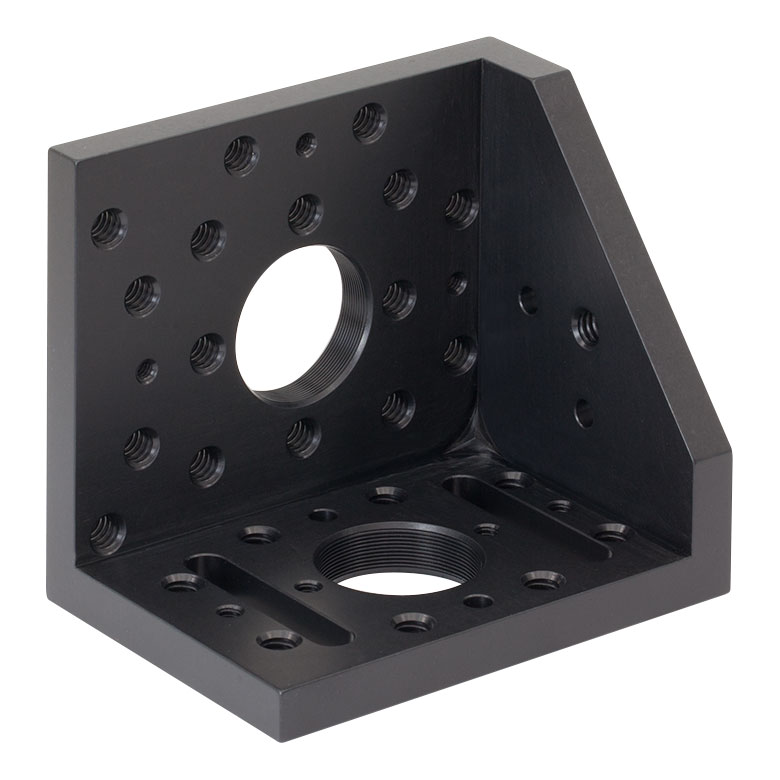

CAM1/M — кронштейн для крепления оптических тубусов/держателей SM1 к оптомеханической базе. Такой элемент нужен, когда тубус (lens tube) должен быть установлен жёстко, но с возможностью удобного позиционирования относительно других компонентов тракта.
Совместимость по вашему описанию: SM1. Метрическая версия рассчитана на резьбы M‑серии в монтажных отверстиях. Кронштейн помогает организовать чистую механику: меньше «самодельных» переходников, выше повторяемость и проще обслуживание.
В практических задачах такие детали используют для сборки коллиматоров, камерных тубусов, апертурных узлов, фильтровых блоков и прочих «трубных» модулей. Это особенно полезно в системах машинного зрения и в лазерных трактах, где важны стабильная ось и отсутствие паразитных наклонов.
характеристики
- Тип: кронштейн для крепления lens tubes
- Совместимость: SM1
- Стандарт резьбы монтажных отверстий: метрический
- Назначение: жёсткая установка тубусов и удобная компоновка оптики
отрасли применения
- Машинное зрение и камерные тракты
- Лазерные стенды и коллимация
- Оптические измерительные приборы
- R&D фотоники
Практика монтажа: сначала выставьте геометрию «на лёгком прижиме», добейтесь соосности/перпендикулярности, а затем протяните крепёж с одинаковым моментом. Так вы уменьшите перекосы и сохраните повторяемость при разборке/сборке.
Контроль качества узла: после затяжки проверьте, что поверхности реально «сидят» на опорных плоскостях, а винты не упираются в край пазов. Если узел должен держать юстировку долго, добавьте фиксацию резьбы и исключите упругие прокладки.
