CAC400A - Компактный скалыватель оптических волокон с оболочкой диаметром от Ø60 до Ø600 мкм, прямые и угловые сколы, Thorlabs

Описание

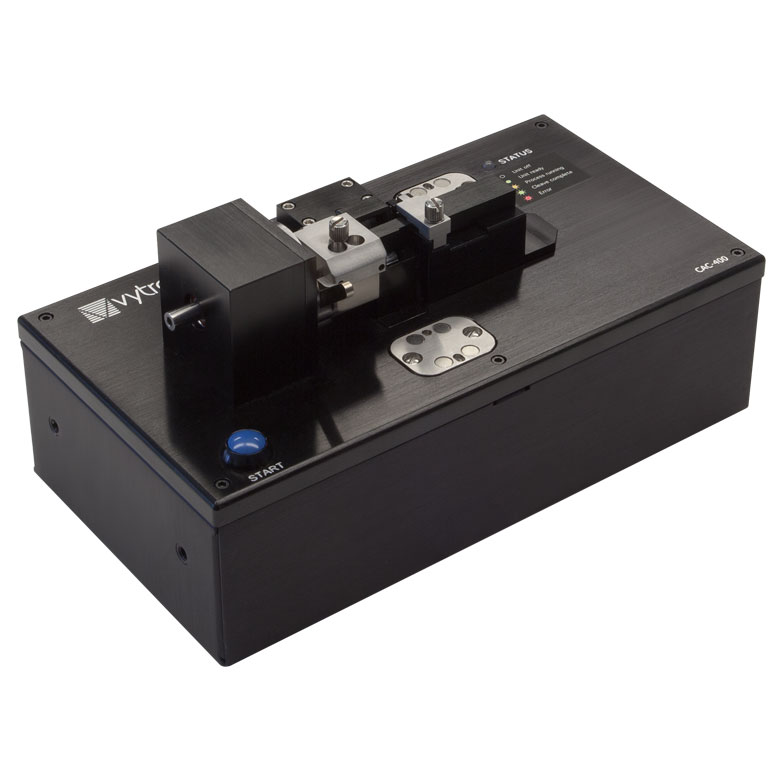

CAC400A — это компактный автоматизированный скалыватель семейства Vytran, предназначенный для высокоточного скола оптических волокон с диаметром оболочки от 60 до 600 мкм и поддержкой как прямых, так и малых угловых сколов. В основе работы лежит метод tension‑and‑scribe: волокно фиксируется в держателе, на него прикладывается строго контролируемое осевое натяжение, после чего алмазное лезвие делает короткий надрез на поверхности. Под действием натяжения трещина ровно распространяется по всему сечению, формируя зеркальный торец с углом скола порядка 0° для прямых сколов. Такой подход обеспечивает повторяемое качество поверхностей, минимальное число микротрещин и высокую стойкость торца к оптическим нагрузкам, что особенно важно при сварке, работе высокомощных волоконных лазеров и прецизионных измерениях потерь.

Отличительной особенностью CAC400A является встроенная поворотная (ротационная) платформа для создания угловых сколов до приблизительно 15°. Перед операцией скалывания волокно дополнительно закручивается на заданный угол, создавая комбинацию крутящего и растягивающего напряжений; в результате плоскость скола получается перпендикулярной к результирующему вектору напряжений, что даёт малый, но воспроизводимый угол относительно оси волокна. Такая геометрия критична для устройств, где необходимо минимизировать паразитные отражения от торца (например, при подготовке волокон к высокомощной накачке, изготовлению ответвлений, формированию конусных и специальных волоконных структур). Точность угла скола порядка ±1° при хорошей «зеркальности» поверхности делает CAC400A инструментом производственного уровня.

Прибор поддерживает широкий набор типов волокон: одномодовые и многомодовые кремнезёмные волокна, волокна с сохранением поляризации, фотонно‑кристаллические и мягкие стеклянные волокна (при подборе подходящих режимов натяжения), а также капилляры и трубки в пределах указанного диапазона диаметров. Для фиксации используются стандартные держатели‑клипы Vytran, а также опциональные адаптеры под клипы Fujikura и Fitel, что облегчает интеграцию CAC400A в существующие технологические линии. Работа оператора сводится к установке волокна в клип, регулировке вылета, выбору типа скола (прямой или угловой), запуску процесса и контролю состояния режущего элемента. Компактный настольный корпус позволяет разместить скалыватель непосредственно рядом со сварочным аппаратом или рабочей областью сборки оптических модулей.

Характеристики

• Диапазон диаметров оболочки: приблизительно Ø60–Ø600 мкм.
• Тип скола: прямой (0°) и угловой до ~15° с точностью около ±1°.
• Метод: tension‑and‑scribe с алмазным лезвием и автоматизированным контролем натяжения.
• Совместимые объекты: SM, MM, PM волокна, мягкие стеклянные волокна, капилляры, специальные волокна в указанном диапазоне диаметров.
• Интерфейс: поддержка фирменных клипов Vytran, а также адаптеров под держатели Fujikura и Fitel.
• Назначение: подготовка торцов для сварки, изготовления разъёмов, формирования малых угловых сколов для снижения отражений и создания специальных волоконных структур.

Отрасли применения

• Производство волоконных лазеров и усилителей, в том числе высокомощных и специальных конструкций.
• NIОКР в области фотоники, разработка волоконных сенсоров, решёток Брэгга и фотонно‑кристаллических систем.
• Телеком‑лаборатории и сервисные центры, где требуется регулярная подготовка качественных торцов для сварки и измерений.
• Инфракрасная и нелинейная оптика, включая работу с крупными и нестандартными волокнами, где важно контролировать угол скола и качество поверхности.
• Учебные и демонстрационные лаборатории, отрабатывающие технологии tension‑and‑scribe и работу с крупноапертурными волокнами.
