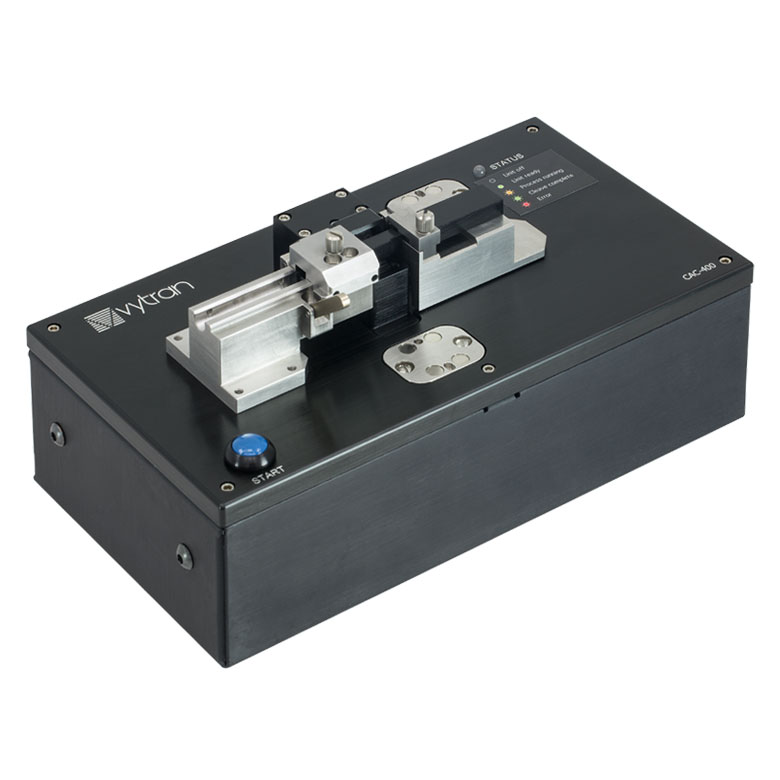

CAC400 - Компактный скалыватель оптических волокон с оболочкой диаметром от Ø60 до Ø600 мкм, прямые сколы, Thorlabs

Описание

Компактный скалыватель CAC400 предназначен для высококачественного скола оптических волокон с диаметром оболочки от 60 до 600 мкм. Устройство относится к линейке Vytran и использует метод «натяжение + надрез» (tension-and-scribe), при котором волокно сначала аккуратно растягивается, а затем надрезается алмазным лезвием или твёрдосплавным наконечником. В результате формируется практически перпендикулярный к оси волокна скол с углом около 0°, что критично для последующей сварки, точного ввода в разъёмы, измерений потерь и работы высокомощных линий. В отличие от ручных скалывателей на простом механическом надрезе, CAC400 обеспечивает контролируемые усилия и повторяемую геометрию скола на уровне, сопоставимом с требованиями к производству и НИОКР.

Конструкция прибора включает компактный корпус с направляющими и V‑образными пазами для позиционирования волокна, а также встроенный механизм натяжения, управляемый пользователем через простые органы управления. Волокно фиксируется в специальных клипах (поставляются отдельно), исключающих смещение во время процесса. После установки оператор задаёт длину выступающего конца, закрывает крышку и запускает цикл скалывания; далее автоматика контролирует натяжение, делает надрез и доводит волокно до разрушения в строго заданной точке. Такой подход даёт зеркальное качество торца, минимизирует микротрещины и сколы по краям, а значит — повышает долговременную надёжность сварных соединений, уменьшает вносимые потери и риск преждевременного разрушения волокна под нагрузкой.

CAC400 рассчитан на работу с широким набором типов волокон и трубок: одномодовыми (SM), многомодовыми (MM), волокнами с сохранением поляризации (PM), мягкими стеклянными волокнами и капиллярами. Прибор поддерживает работу с волокнами с диаметром оболочки 60–600 мкм и буфером до примерно 1,2 мм, что перекрывает большинство задач в телеком‑ и лабораторной фотонике. В комплекте предусмотрены сменные V‑образные вкладыши и клипы (заказываются отдельно под конкретный диапазон диаметров), позволяющие адаптировать ложементы к конкретному типу волокна. Высокое качество торцовых поверхностей, получаемых с помощью CAC400, делает его идеальным инструментом для подготовки образцов к измерениям в рефлектометрах, к прецизионной сварке, к установке в держатели волоконных коллиматоров и в другие высокоточные механические интерфейсы.

Несмотря на профессиональные возможности, скалыватель имеет компактные размеры и может использоваться непосредственно на оптическом столе или рабочем месте сборки, без размещения в отдельной технологической зоне. Это удобно для лабораторий и небольших производств, где требуется комбинировать процессы сварки, полировки и сборки в одном помещении. Питание и управление реализованы так, чтобы минимизировать обслуживание: оператору нужно лишь периодически проверять состояние надрезного элемента и при необходимости заменять его согласно регламенту производителя. Наличие заводских программ и рекомендуемых настроек под типовые диапазоны диаметров позволяет быстро обучить персонал и добиться повторяемого результата даже при ограниченном опыте работы с волокном.

Характеристики

>Диапазон диаметров оболочки: примерно Ø60–Ø600 мкм. >Качество скола: плоский скол под углом 0° (типично), точность угла порядка ±1°. >Метод скалывания: tension-and-scribe (натяжение и надрез). >Совместимые типы: SM, MM, PM волокно, мягкие стеклянные волокна, фотонно‑кристаллические волокна (при подходящих настройках), капилляры. >Дополнительные аксессуары: клипы для фиксации волокна и V‑образные вкладыши, подбираемые под конкретный диаметр; лоток для обрезков. >Назначение: подготовка торцов для сварки, сборки волоконных соединителей, измерения потерь, работы высокомощных линий и исследовательских задач. >Особенности: компактный форм‑фактор, автоматизированный цикл скалывания, высокая повторяемость результата и «зеркальное» качество торцов.

Отрасли применения

>Производство и ремонт волоконно‑оптических компонентов, включая пассивные устройства, соединители и волоконные лазеры. >НИОКР в области фотоники: подготовка образцов для экспериментов, исследование потерь на стыках, создание сенсорных структур и волоконных решёток. >Телекоммуникационные лаборатории и центры сборки, где требуется регулярная сварка и перемонтаж волоконных линий. >Оптогенетика и биофотоника, где необходимы точные и чистые торцы волокон для имплантируемых и лабораторных световодов. >Учебные и сервисные центры, обучающие работе с оптическим волокном и технологиям его подготовки.
