Описание

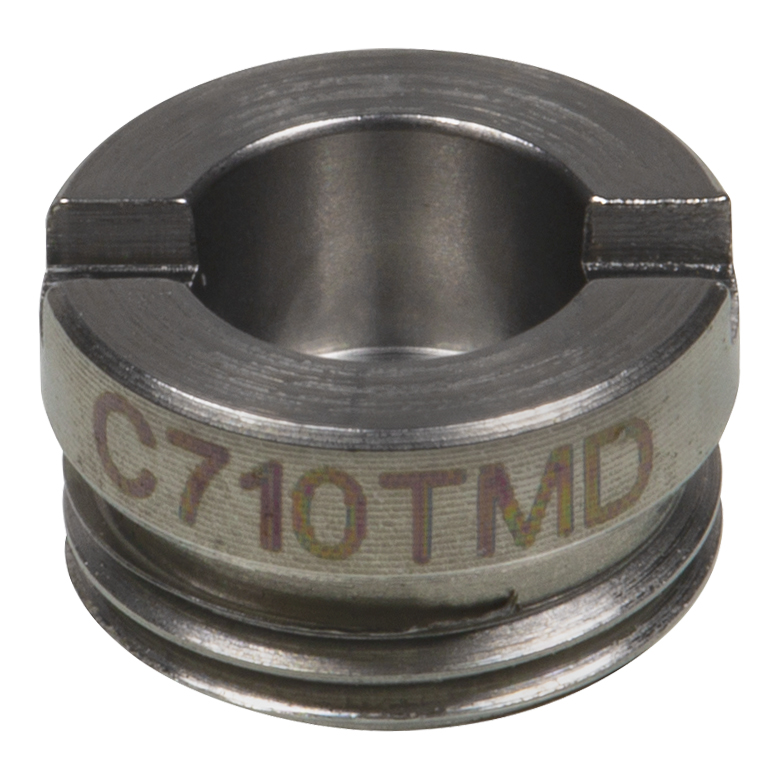

Модель C710TMD — асферическая линза в оправе Thorlabs, предназначенная для компактного фокусирования или коллимации излучения в системах, где важны высокая числовая апертура и минимальные аберрации. Асферическая поверхность лучше контролирует сферическую аберрацию по сравнению с обычной сферической линзой, поэтому часто позволяет получить более «чистое» пятно или более ровный коллимированный пучок при меньшем числе оптических элементов.
Линза поставляется в механической оправе, удобной для быстрой интеграции в оптомеханику и прототипирование. Оправленная конструкция снижает риск сколов кромки при монтаже и ускоряет сборку узлов в лабораторных и OEM‑системах. Для уточнения габаритов оправы, ориентации линзы и рекомендованных моментов затяжки ориентируйтесь на чертёж на странице изделия.
Исполнение без покрытия удобно, когда требуется максимально широкая спектральная универсальность (например, при работе с разными источниками или в образовательных установках), но при этом следует учитывать, что отражения от поверхностей линзы будут выше, чем у AR‑версий. Если система чувствительна к паразитным отражениям (интерферометры, датчики с высоким динамическим диапазоном), чаще выбирают просветлённые варианты.
Практический совет: при работе с высокой NA точность позиционирования (по оси и углу) становится важнее, чем при «длиннофокусной» оптике. Используйте микропозиционеры, аккуратные оправы и контролируйте чистоту поверхности — загрязнения на малых линзах быстро дают заметную деградацию качества пучка.
характеристики
- Тип: асферическая линза в оправе (Thorlabs)
- Фокусное расстояние: 1.5 мм
- Числовая апертура (NA): 0.5
- Рабочее расстояние: 0.4 мм
- Оптическое покрытие: без покрытия
- Назначение: коллимация/фокусировка излучения, снижение аберраций одним элементом
- Примечание: точные допуски, чертежи и параметры апертуры — см. страницу изделия
отрасли применения
- лазерные диодные модули и волоконные вводы (коллимация/ввод в оптоволокно)
- лазерные и фотонные лаборатории: настройка пучка, формирование пятна, прототипирование
- измерительные системы и метрология (датчики, интерферометрия, оптические измерения)
- спектроскопия, флуориметрия и оптическая аналитика
- биофотоника и медицинская диагностика (например, оптические зонды и компактные оптические тракты)
- машинное зрение и сенсорика, где важна компактность и качество изображения/пучка
