Описание

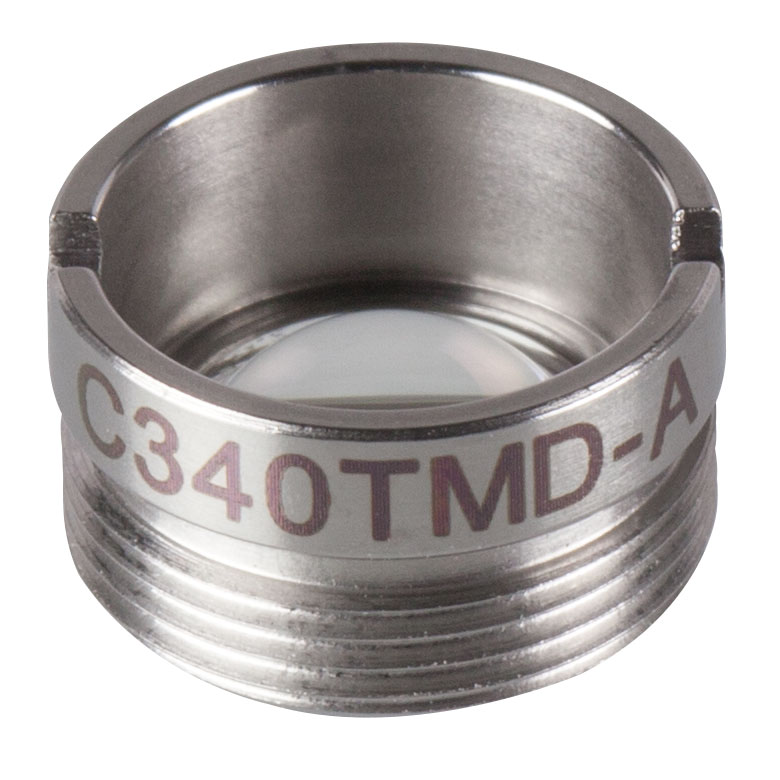

Модель C340TMD-A — асферическая линза в оправе Thorlabs, предназначенная для компактного фокусирования или коллимации излучения в системах, где важны высокая числовая апертура и минимальные аберрации. Асферическая поверхность лучше контролирует сферическую аберрацию по сравнению с обычной сферической линзой, поэтому часто позволяет получить более «чистое» пятно или более ровный коллимированный пучок при меньшем числе оптических элементов.
Линза поставляется в механической оправе, удобной для быстрой интеграции в оптомеханику и прототипирование. Оправленная конструкция снижает риск сколов кромки при монтаже и ускоряет сборку узлов в лабораторных и OEM‑системах. Для уточнения габаритов оправы, ориентации линзы и рекомендованных моментов затяжки ориентируйтесь на чертёж на странице изделия.
Вариант имеет просветляющее (AR) покрытие, оптимизированное под диапазон 350–700 нм. Такое покрытие снижает паразитные отражения на границах «воздух‑стекло», что помогает увеличить пропускание, уменьшить засветку и поднять контраст в оптическом тракте. Выбирайте покрытие под вашу рабочую длину волны/полосу — это критично для реальной эффективности и стабильности системы.
Практический совет: при работе с высокой NA точность позиционирования (по оси и углу) становится важнее, чем при «длиннофокусной» оптике. Используйте микропозиционеры, аккуратные оправы и контролируйте чистоту поверхности — загрязнения на малых линзах быстро дают заметную деградацию качества пучка.
характеристики
- Тип: асферическая линза в оправе (Thorlabs)
- Фокусное расстояние: 4.03 мм
- Числовая апертура (NA): 0.64
- Оптическое покрытие: 350–700 нм
- Назначение: коллимация/фокусировка излучения, снижение аберраций одним элементом
- Примечание: точные допуски, чертежи и параметры апертуры — см. страницу изделия
отрасли применения
- лазерные диодные модули и волоконные вводы (коллимация/ввод в оптоволокно)
- лазерные и фотонные лаборатории: настройка пучка, формирование пятна, прототипирование
- измерительные системы и метрология (датчики, интерферометрия, оптические измерения)
- спектроскопия, флуориметрия и оптическая аналитика
- биофотоника и медицинская диагностика (например, оптические зонды и компактные оптические тракты)
- машинное зрение и сенсорика, где важна компактность и качество изображения/пучка
