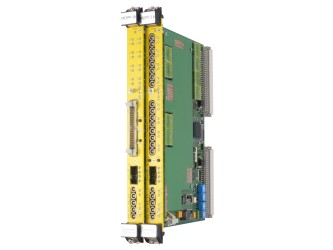

mesytec MDPP-16 – это быстродействующий АЦП времени и амплитуды с высоким разрешением. Он внутренне реализован как 16-канальный регулируемый малошумящий усилитель и регулируемый каскад дифференцирования, за которым следуют фильтры и АЦП дискретизации 80 МГц. Оцифрованные данные анализируются в ПЛИС и реконструируются с высочайшей точностью. Это позволяет достичь уникального временного и амплитудного разрешения.
Особенности:
- Малошумящие входные усилители с переменным коэффициентом усиления;
- Входные сигналы для максимального диапазона (канал самого высокого спектра) от 1.5 мВ до 20 В;
- Входной шум снижен до 2 мкВ при формировании 2 мкс;
- Переменная аппаратная предварительная дифференциация;
- Допускает большие смещения и суммирование сигналов без влияния на амплитудное или временное разрешение;
- Стадия сброса (поддерживает предусилители сброса) ;
- Динамический диапазон предусилителей сброса: импульс сброса/шум = 1.5*106 при времени формирования 2 мкс. Восстановление в течение 2 мкс + время формирования;
- Перемычки усиления-полярности: определяют: окончание, полярность, входной диапазон и конфигурацию входа (дифференциальный/униполярный) ;
- Два мониторных выхода высокого разрешения: для контроля внутренних сигналов и шума с помощью осциллографа;
- Два триггерных входа высокого разрешения: разрешение 24 пс, начальное окно, добавление метки времени;
- До 4 программных модулей: могут храниться на плате и выбираться переключателем или VME;
- Установка и обновление через USB или VME.
Большие цифровые ресурсы позволяют точно восстанавливать форму сигнала.
- Синхронизация до 75 пс среднеквадратичного значения;
- Амплитудное разрешение выше 32 тыс;
- Порог срабатывания снижен до 1/3000 максимального диапазона.
Программные модули ПЛИС:
- Амплитуда и время для стандартных предусилителей (SCP), 32 кГц/75 пс;
- Амплитуда и время предусилителей сброса (RCP) 32 кОм/75 пс;
- QDC: заряд и время, самостробирование, 4 кГц/75 пс;
- Пиковый АЦП, 16 кОм, самостробируемый или внешний;
- Дискриминация формы импульса для CsI.
|
