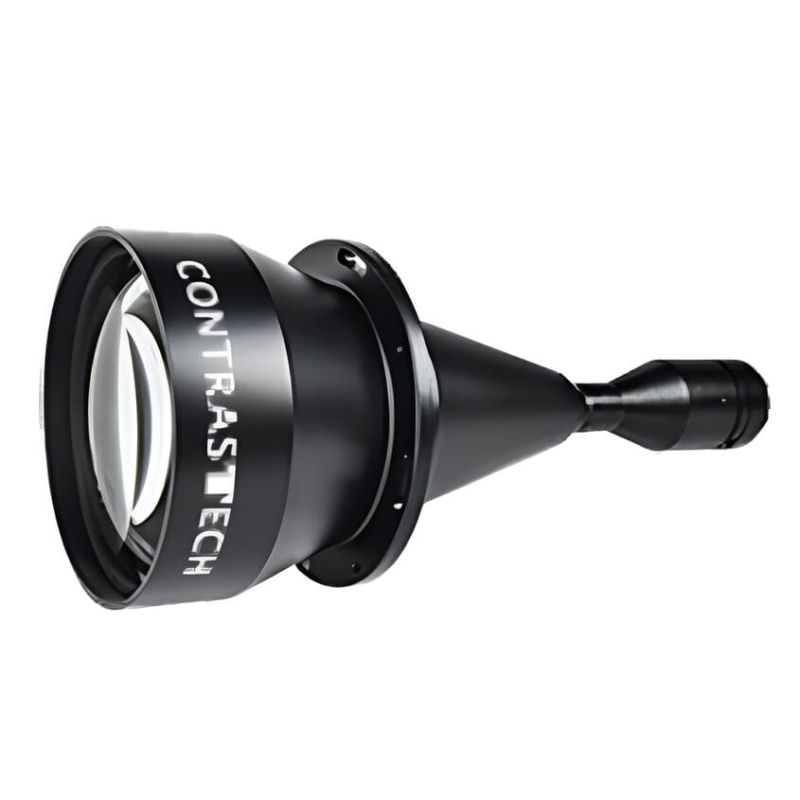

BTL-0.024X-465-125(LM) би-телецентрический объектив с большим полем зрения 300 мм

Высокоточная оптика для макроскопии крупных объектов. Би-телецентрический объектив серии BTL с увеличением 0.024x и рабочим полем 300 мм в диаметре. Оптимизирован для работы с камерами формата от 1/2.5" до 1.1" и предназначен для прецизионных измерений и инспекции плоских объектов большого размера с минимальными геометрическими искажениями.

Преимущества:

• Рекордно большое поле зрения: До 300 мм в диаметре для контроля крупногабаритных изделий;
• Высокая точность измерений: Би-телецентрическая конструкция (<0.1°) и низкая дисторсия (<0.1%) обеспечивают геометрическую корректность по всему полю;
• Отличное разрешение: Поддержка сенсоров с высокой плотностью пикселей;
• Большая глубина резкости: ±763 мм при диафрагме F11 позволяет работать с объектами, имеющими неровности поверхности.

Технические характеристики:

• Модель: BTL-0.024X-465-125(LM);
• Увеличение: 0.024x;
• Поле зрения: Ø300 мм;
• Рабочее расстояние: 465 ±6 мм;
• Макс. размер сенсора: Ø7.2 мм (1/2.5");
• Диафрагма (F/#): F4.2;
• Глубина резкости: ±763 мм;
• Дисторсия: < 0.1%;
• Телецентричность: < 0.1°;
• Расстояние объект-изображение: 1101 ±6 мм;
• Крепление: C-mount;
• Длина оптической системы: 618.5 мм;
• Вес: 46.6 кг;
• Температурный режим: Работа от -10°C до +50°C, хранение от -20°C до +60°C.

Области применения:

• Прецизионный контроль плоских деталей: Измерение геометрических параметров крупных металлических, стеклянных или композитных панелей;
• Инспекция печатных плат и дисплеев: Контроль целостности и размеров больших PCB, LCD/LED-панелей;
• Измерение в машиностроении: Калибровка и контроль габаритов пресс-форм, шаблонов и крупных механических компонентов;
• Научные исследования: Визуализация и анализ больших биологических образцов или специальных материалов.

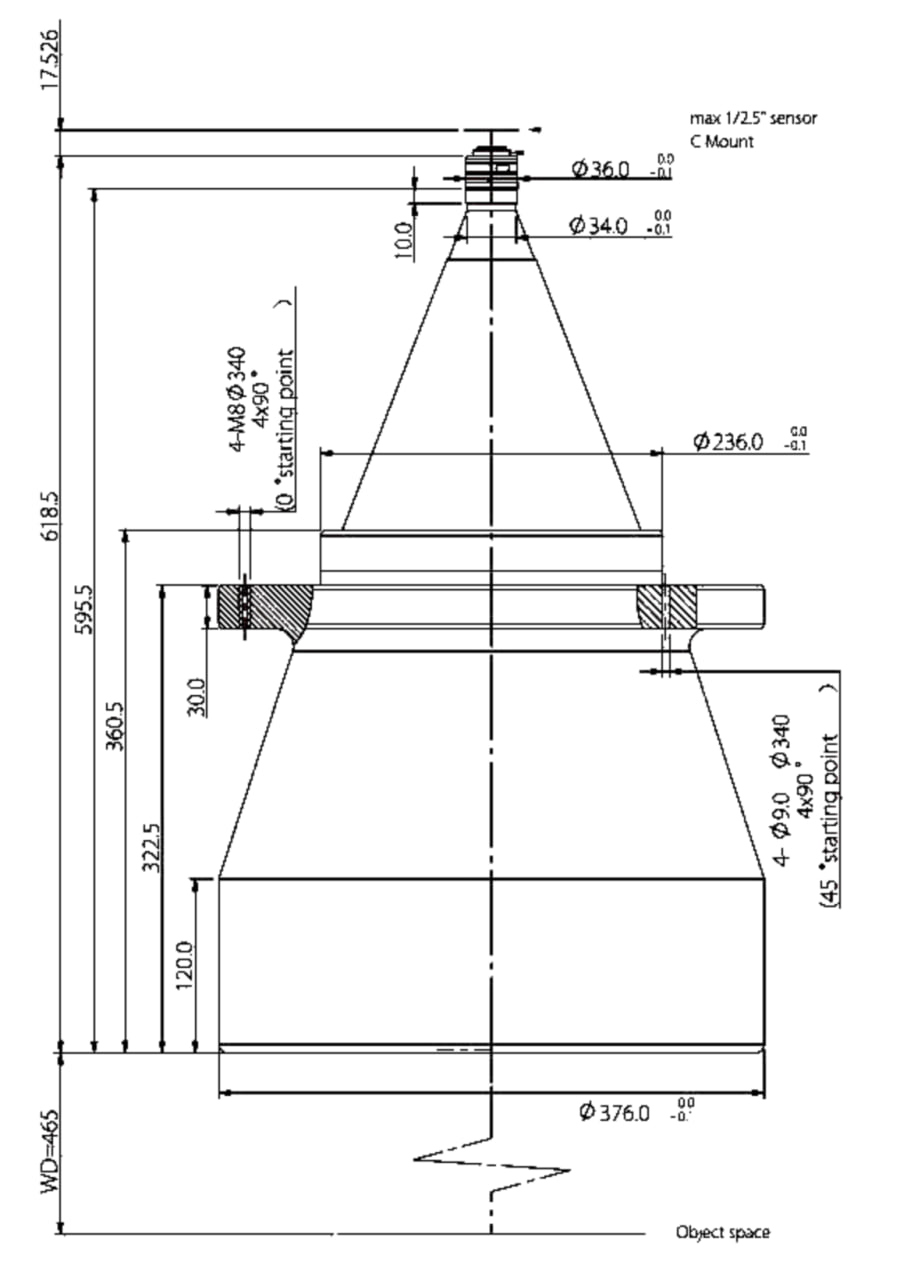

Габаритные размеры:
