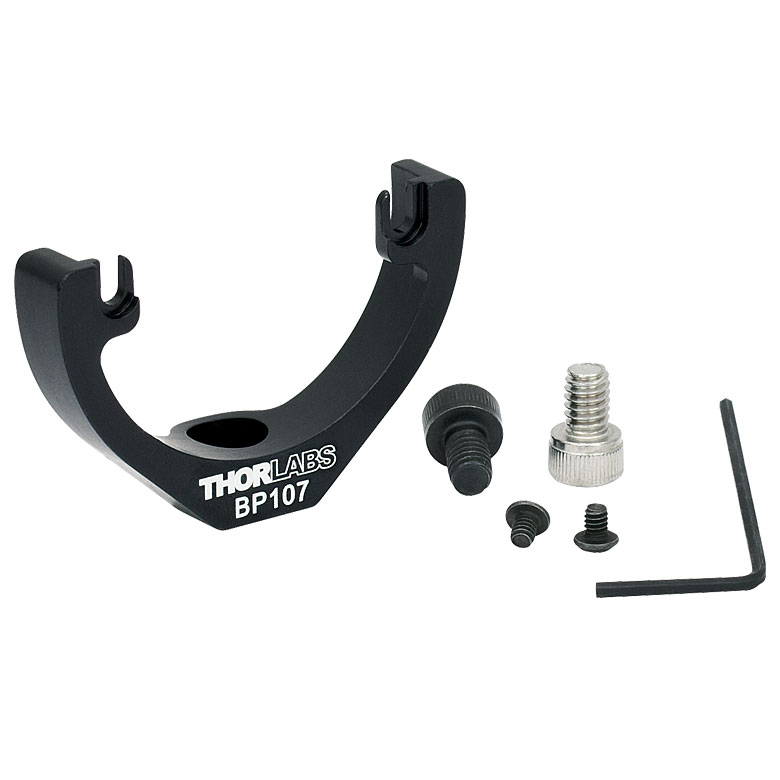

BP107 – фиксированный держатель-вилка для пленочных светоделителей диаметром Ø1" (25,4 мм), предназначенный для компактного монтажа pellicle-оптики толщиной оправы до ~4,8 мм. Устанавливается на стойку и обеспечивает размещение светоделителя вокруг оси вращения стойки.
Назначение
- Крепление пленочных светоделителей Ø1" в лазерных и оптических системах.
- Разделение пучка с минимальным добавлением оптического пути и искажений фронта волны.
- Использование в схемах, где не требуется кинематическая юстировка.
Ключевые особенности
- Компактный фиксированный держатель: не содержит регулировочных винтов, обеспечивает жёсткую фиксацию pellicle-светоделителя.
- Монтаж на стойку: в основании предусмотрено потайное отверстие под винт 8-32 (M4), расположенное под центром оптического элемента.
- Геометрия «вилки»: охватывает оправу светоделителя и оставляет свободный проход пучка.
- Минимальное затенение: открытая конструкция снижает паразитные отражения и перекрытие соседних лучей.
Технические характеристики
- Модель: BP107.
- Совместимый диаметр оптики: Ø25,4 мм (1").
- Максимальная толщина оправы: ≈4,8 мм (3/16").
- Тип оптики: пленочные светоделители.
- Монтажное отверстие: потай под винт 8-32 (совместимо с M4 через переходник).
- Материал: анодированный алюминий.
Типичные области применения
- Интерферометры и диагностические лазерные стенды.
- Компактные оптические схемы, где важна минимальная механика вокруг светоделителя.
- Статические разделители пучка без необходимости тонкой угловой юстировки.
