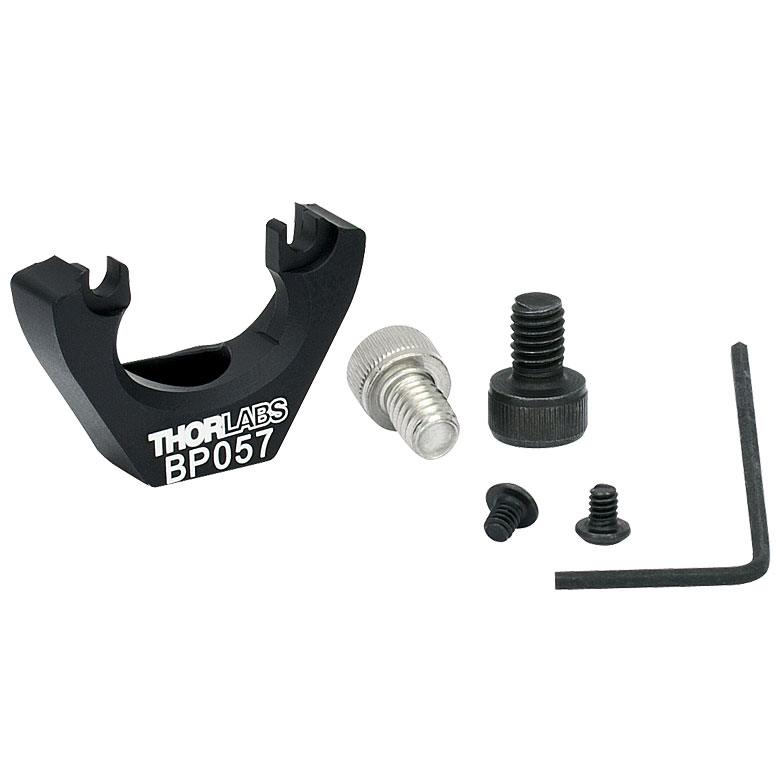

BP057 – это компактный фиксированный держатель (вилка) для пленочных светоделителей (pellicle beamsplitters) диаметром Ø1/2" (12,7 мм) и толщиной оправы до ~4,8 мм. Конструкция рассчитана на установку на стойку и обеспечивает размещение пленочного светоделителя на оси вращения при повороте всего узла в держателе стойки.
Назначение
- Крепление пленочных светоделителей Ø1/2" в лабораторных и промышленных оптических схемах.
- Разделение лазерного пучка с минимальным влиянием на фронт волны.
- Использование там, где не требуется отдельная юстировка по углу (tip/tilt), а достаточно фиксированного положения.
Ключевые особенности
- Фиксированный держатель: простая и жёсткая конструкция без механизма тонкой юстировки – минимум подвижных частей.
- Пост-устанавливаемый дизайн: монтажное сверление с потайным отверстием под винт 8-32 (M4) расположено непосредственно под оптической поверхностью пленки, что даёт близкое к «карданному» (gimbal) вращение при повороте стойки.
- Компактная вилка: минимальная масса и габариты снижают затенение в оптической схеме.
- Совместимость со стойками: легко устанавливается на стандартные стойки Ø1/2" и базовые пластины.
Технические характеристики
- Модель: BP057.
- Совместимый диаметр оптики: Ø12,7 мм (0,5").
- Максимальная толщина оправы: ≈4,8 мм (3/16").
- Тип оптики: пленочные светоделители (pellicle beamsplitters).
- Монтажное отверстие: сквозное с потаем под винт 8-32 (совместимо с M4 через переходник).
- Материал: анодированный алюминий.
Типичные области применения
- Разделение лазерного пучка в компактных стендах.
- Интерферометрические схемы, где не требуется отдельная угловая юстировка держателя.
- Использование в качестве недорогого фиксированного крепления для pellicle-светоделителей.
