Соединители для подключения оптоволоконных кабелей с SMA разъемом для работы в ИК диапазоне к MCT/ InSb детекторам, установленным в сосуды Дьюара с жидким азотом, оснащённым боковым окном.
Самые простые соединители на основе линз стандартной конструкции или изготовленные под заказ фиксируются на боковом окне сосуда Дьюара. Его положение можно регулировать по 3 координатам: X-Y для линзы и Z для разъема.

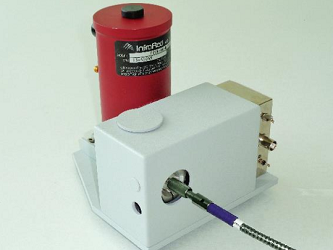

Более сложные модели соединителей изготавливают на основе параболических зеркал для уменьшения хроматических аберраций. Чтобы избежать воздействий атмосферных возмущений данные модели соединителей оснащены функцией продувки.
Технические характеристики оптоволоконных соединителей
|
Тип соединителя |
На основе линз |
На основе зеркал |
|
Оптические элементы |
ZnSe линзы с просветляющим покрытием для областей 3-5 или 8-12 мкм |
Два параболических зеркала |
|
Габариты |
Диаметр: 55 мм, длина: 40 мм |
150*120*100 мм |
|
Юстировка |
Угловое смещение ±2.5° по двум ортогональным осям; смещение по оси Z- ± 5 мм |
Смещение зеркал внутри соединителя по осям X-Y; смещение сосуда Дьюара по оси Z |
|
Доп. функции |
Продувка |
