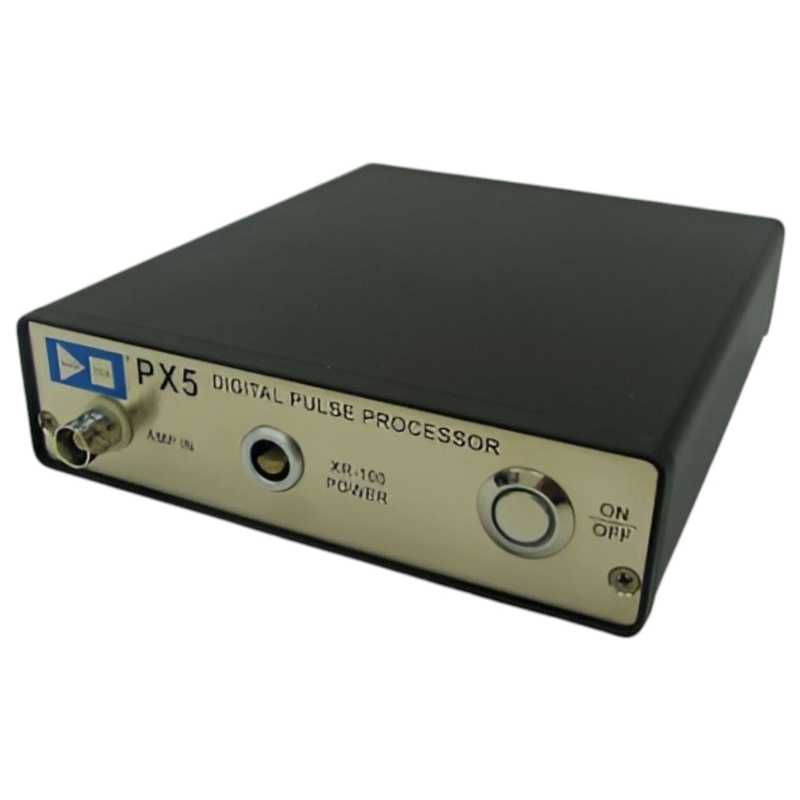

Блок анализатора импульсов PX5

PX5 служит интерфейсом между детектором рентгеновского и гамма-излучения (с предусилителем) и компьютером, на котором запущено программное обеспечение для сбора и управления данными. Ориентированный на работу с детекторами Amptek XR-100 (SDD, Si-PIN, CdTe), PX5 также совместим с другими детекторами и предусилителями, включая HPGe детекторы и сцинтилляторы, а также с предусилителями любой полярности. В состав PX5 входят: высокопроизводительный цифровой процессор импульсов, многоканальный анализатор и источники питания как высокого, так и низкого напряжения.

PX5 превосходит традиционные системы благодаря улучшенным характеристикам, включая более высокое разрешение, пропускную способность и стабильность. Кроме того, он предоставляет широкие возможности конфигурации для оптимизации системы и поддерживает множество вариантов подключения. PX5 построен на базе передовой технологии цифровой обработки импульсов Amptek, аналогичной используемой в серии DP5.

Входным сигналом для PX5 является выход предусилителя. PX5 оцифровывает этот сигнал, применяет цифровую обработку в реальном времени, определяет амплитуду пиков и формирует энергетический спектр, сохраняя данные в гистограмме памяти. Готовый спектр передается на компьютер через интерфейсы USB, Ethernet или RS-232.

Особенности:

• Единый блок, совместимый со всеми текущими SDD, Si-PIN и CdTe детекторами Amptek;
• Включает: Цифровой формирующий усилитель импульсов; Интегрированный многоканальный анализатор; Источники питания;
• Поддерживает детекторы других производителей, а также предусилители с перезапуском и обратной связью любой полярности;
• Трапециевидное и новое Cusp-формирование с широким диапазоном времен пика для оптимизации производительности;
• Высокая скорость счета с отличной стабильностью базовой линии, пропускной способностью и подавлением наложений;
• До 8k выходных каналов MCA;
• Режим осциллографа - выход ЦАП для мониторинга и настройки импульсов;
• 8 выходов одноканального анализатора;
• Режим MCS;
• Режим списка.

Коммуникации:

• Интерфейсы: RS-232, USB, Ethernet;
• Режим осциллографа - выход ЦАП для мониторинга и настройки импульсов;
• Встроенный микроконтроллер с ядром, совместимым с 8051;
• Множество настраиваемых вспомогательных входов и выходов.

Применения:

• Детекторы рентгеновского и гамма-излучения;
• Ядерное приборостроение;
• Портативные системы с батарейным питанием;
• OEM и специальные приложения;
• Управление процессами;
• Исследования и обучение.

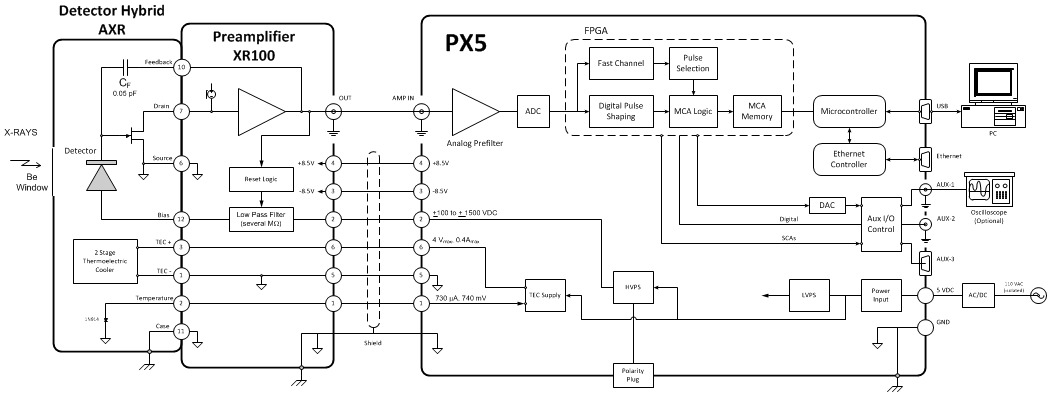

Блок схема типовой системы использующей  PX5 и детектор Amptek XR100SDD
