Типовой источник света для биофотоники от компании Mightex состоит из контроллера для управления осветителей и подключенных к нему до четырех светодиодных осветителей, которые могут быть выбраны из ассортимента более чем 100 моделей светодиодов и более 30 различных вариаций длин волн и цветов от 240 нм до 940 нм. После того как клиент выбрал желаемый светодиодный осветитель, компания Mightex программирует его вместе с контроллером на фабрике, чтобы обеспечить решение под ключ готовое к использованию сразу после поставки. Некоторые из этих светодиодных осветителей способны выдавать более 1 Вт оптической мощности.
Светодиодный контроллер Mightex имеет линейный светодиодный драйвер, который исключает рябь и колебания интенсивности света часто наблюдаемые при использовании дешевых нелинейных драйверов. Чистые импульсы с высокой повторяемостью имеют решающее значение для количественных экспериментов. Контроллеры поддерживают работу светодиодных осветителей как в непрерывном, так и в импульсном режимах. Временное разрешение контроллера составляет 20 мкс, и интенсивность света может регулироваться с шагом 0,1%. Каждый управляющий канал светодиодного контроллера имеет свой собственный вход TTL триггера. Нарастающий фронт, задний фронт, и последовательный режим поддерживаются в режиме триггера.

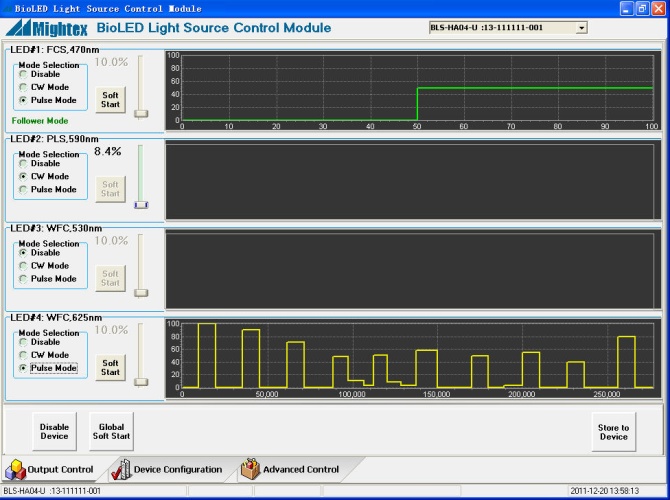

Светодиодные контроллеры серии BioLED компании Mightex поставляются с программным обеспечением для работы в Windows, включая комплект разработчика для создания собственного программного обеспечения в средах Labview и Matlab. Контроллер Mightex может работать без подключения к компьютеру. После того как последовательность импульсов запрограммирована и сохранена в памяти модуля управления с помощью программного обеспечения, источник света может работать без использования компьютера. Все что для этого нужно, это сигнал TTL триггера для вывода программируемых пользователем последовательностей импульсов.

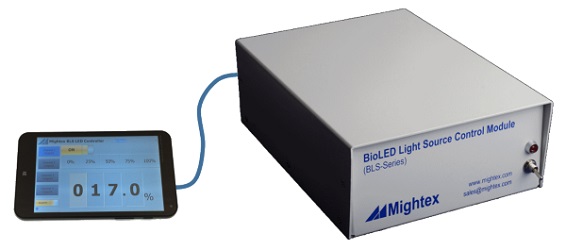

В качестве опции также предлагается дополнительный модуль управления Mightex с сенсорным экраном BLS-PAD-000, с помощью которого можно управлять светодиодными осветителями без участия компьютера.
Особенности:
- готовое решение для управления светодиодными осветителями;
- повышенная выходная оптическая мощность в режиме IntelliPulsing для оптогенетики;
- более 100 моделей светодиодных осветителей, включая варианты с оптоволокном, коллиматором или световодом;
- микросекундный режим переключения;
- работа без использования компьютера;
- специализированное программное обеспечение.
Руководство выбору контроллера для светодиодных осветителей серии BioLED от Mightex:
В зависимости от требований к конкретному применению светодиодными осветителями можно управлять одним или несколькими из перечисленных способов: 1) ручное управление; 2) программное обеспечение; 3) с помощью TTL импульсов; 4) аналоговый сигнал. Светодиодные контроллеры серии BioLED компании Mightex способны использовать все выше перечисленные способы, и ниже приведенная таблица иллюстрирует детали различных решений:
|
Конфигурация контроллера |
Наименование модели контроллера |
Ручное управление |
Программное обеспечение |
Аналоговое управление |
TTL сигнал |
|
Светодиодные контроллеры с управлением с помощью программного обеспечения/TTL сигнала |
BLS-SAxx-US
|
да |
да | ||
|
Светодиодные контроллеры с ручным/аналоговым управлением |
BLS-1000-2
|
да |
да | ||
|
Добавление ручного управления к светодиодному контроллеру с управлением с помощью программного обеспечения/TTL сигнала |
(BLS-SA/PLxx-US) + (BLS-PAD-000) |
да |
да |
да | |
|
Добавление управления с помощью программного обеспечения/TTL сигнала к светодиодному контроллеру с ручным/аналоговым управлением |
(BLS-1000/3000/13000) + (BLS-IO04-US) |
да |
да |
да |
да |
1. Светодиодные контроллеры Mightex с управлением с помощью программного обеспечения/TTL сигнала

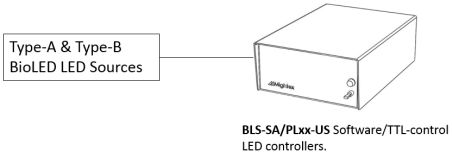

Светодиодные контроллеры с управлением с помощью программного обеспечения/TTL сигнала моделей BLS-SA02-US, BLS-SA04-US, BLS-PL02-US и BLS-PL04-US от Mightex управляют выходной интенсивностью излучения светодиода как с помощью программного обеспечения (интерфейс USB или RS232, по выбору), так и TTL триггеров (триггерные входы с BNC-разъемами).
2. Светодиодные контроллеры Mightexс ручным/аналоговым управлением

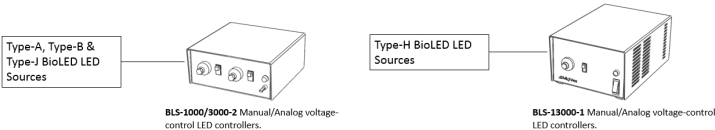

Светодиодные контроллеры Mightex с ручным/аналоговым управлением моделей BLS-1000-2, BLS-3000-2 и BLS-13000-1 управляют выходной интенсивностью излучения светодиода с помощью плавной регулировки поворотными ручками и аналоговыми триггерами с напряжением от 0 до 5 В (триггерные входы с BNC-разъемами).
3. Добавление ручного управления к светодиодному контроллеру Mightex с управлением с помощью программного обеспечения/TTL сигнала

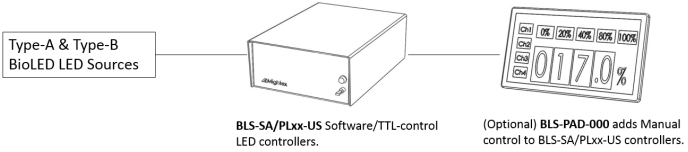

Светодиодные контроллеры с управлением с помощью программного обеспечения/TTL сигнала моделей BLS-SA02-US, BLS-SA04-US, BLS-PL02-US и BLS-PL04-US от Mightex могут быть преобразованы в простой контроллер с ручным управлением с помощью дополнительного модуля управления Mightex с сенсорным экраном BLS-PAD-000.
4. Добавление управления с помощью программного обеспечения/TTL сигнала к светодиодному контроллеру Mightex с ручным/аналоговым управлением

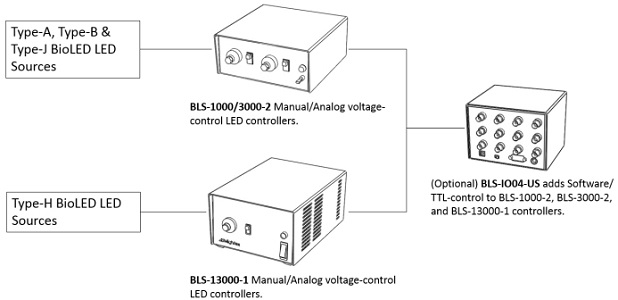

Светодиодные контроллеры Mightex с ручным/аналоговым управлением моделей BLS-1000-2, BLS-3000-2 и BLS-13000-1 могут быть преобразованы в контроллеры с управлением с помощью программного обеспечения/TTL сигнала добавлением дополнительного модуля управления BLS-IO04-US с аналоговыми и цифровыми входы/выходами.
Светодиодные контроллеры моделей BLS-SA/PL от Mightex:
Светодиодные контроллеры серии BioLED моделей BLS-SA/PL компании Mightex являются модульными полностью настраиваемыми решениями для использования в оптогенетике, флуоресценции и других применениях связанных с биофотоникой. Например, в оптогенетике требуется своевременная подача световых импульсов высокой интенсивности для активации канальных родопсинов (ChR2, CHR1 и т.д.) и галорходопсинов (NpHR) для того, чтобы возбуждать и тормозить нейроны. Для удовлетворения этих требований компания Mightex разработала собственную технологию называемую "IntelliPulsing", которая позволяет светодиодным источникам света серии BLS выдавать значительно более высокую мощность в импульсном режиме, чем мощность в непрерывном режиме, на которую они рассчитаны.
Технические параметры светодиодных контроллеров моделей BLS-SA/BLS-PL от Mightex:
|
Параметры |
BLS-SA02-US |
BLS-SA04-US |
BLS-PL02-US |
BLS-PL04-US |
Единицы измерения |
|
Число каналов |
2 |
4 |
2 |
4 | |
|
Напряжение питания |
9-24 |
В | |||
|
Разрешение выходной интенсивности |
0.1% |
- | |||
|
Временное разрешение |
20 |
мкс | |||
|
Максимальное число импульсов в одном периоде |
21 |
- | |||
|
Максимальная скорость счета последовательности импульсов |
108 |
- | |||
|
Внешний сигнал триггера |
TTL |
- | |||
|
Разъем сигнала триггера |
BNC |
- | |||
|
Максимальная задержка сигнала триггера |
25 |
мкс | |||
|
Интерфейс передачи данных |
USB или RS232 |
- | |||
|
Нестираемая память |
Да |
- | |||
|
Габаритные размеры |
213 (Д) x 156 (Ш) x 73 (В) |
мм | |||
|
Вес |
800 |
грамм | |||
Светодиодные контроллеры моделей BLS-1000/3000/13000 Mightex:

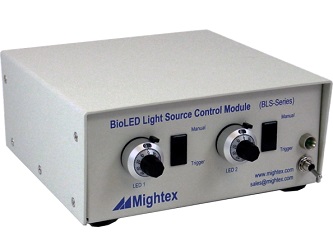

Светодиодные контроллеры моделей BLS-1000-2, BLS-3000-2 и BLS-13000-1 компании Mightex предназначены для управления светодиодными осветителями. Контроллеры имеют два режима работы: 1) ручной режим - выходной ток может плавно регулироваться поворотом ручки на контроллере; 2) режим триггера - выходной ток может управляться с помощью внешнего аналогового входного сигнала напряжением от 0 до 5 В.
Режим управления выбирается с помощью переключателя на передней панели контроллера, и по умолчанию используется ручной режим. За исключением модели BLS-13000-1 контроллеры Mightex также имеют набор DIP переключателей на задней панели, которые позволяют установить диапазон выходного тока: 500/750/1000 мА для модели BLS-1000-2 и 1000/2000/3000 мА для модели BLS-3000-2. По умолчанию на фабрике устанавливается выходной ток 500 мА для модели BLS-1000-2 и 1000 мА для модели BLS-3000-2. Светодиодный контроллер BLS-13000-1 имеет только одну настройку максимального тока – 13000 мА. Когда контроллер находится в режиме триггера, выходной ток полностью контролируется входным аналоговым сигналом от 0 до 5 В.
Технические параметры светодиодных контроллеров моделей BLS-1000/3000/13000 компании Mightex:
|
Параметры |
BLS-1000-2 |
BLS-3000-2 |
BLS-13000-1 |
Единицы измерения |
|
Входное напряжение источника питания |
9-12 |
9 |
48 |
В |
|
Входной ток источника питания |
> общий ток всех каналов |
> общий ток всех каналов |
< 2.5 |
А |
|
Запускающее напряжение канала (максимальное) |
Vdc - 4.5 |
Vdc - 4 |
5.5 |
В |
|
Точность тока |
±3% |
±3% |
±3% |
мА |
|
Диапазон выходного запускающего тока |
0-1000 |
0-3000 |
0-13000 |
мА |
|
Ограничение выходной мощности канала |
< 20 |
< 15 |
< 72 |
Вт |
|
Частота отклика канала |
< 100 |
< 50 |
< 3 |
кГц |
|
Внешний аналоговый вход |
0-5 |
0-5 |
0-5 |
В |
Модуль управления BLS-IO04-US от Mightex:

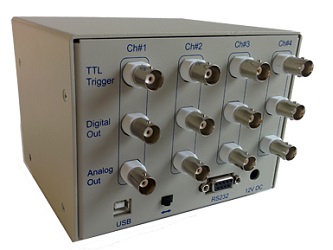

Модуль управления с аналоговыми и цифровыми входы/выходами BLS-IO04-US Mightex имеет четыре независимых канала. Каждый канал имеет внешний вход триггера (сигнал TTL), выход аналогового напряжения (0-5 В) и цифровой выход (сигнал LVTTL). Все разъемы входов/выходов являются BNC-типа для простого подключения к лабораторному оборудованию. Модуль управления BLS-IO04-US регулирует интенсивность сигнала до четырех светодиодных осветителей высокой мощности, и каждый может генерировать сложную последовательность освещения шаблон/цвет/длина волны быстро и точно. До тридцати двух различных сигналов могут быть запрограммированы с помощью модуля управления BLS-IO04-US через интерфейс USB или RS232. Каждый сигнал может быть связан с любым из четырех светодиодов, чтобы сформировать набор из 128 уникальных пар цвет/форма сигнала.
Модуль управления с аналоговыми и цифровыми входы/выходами BLS-IO04-US может быть синхронизирован с динамическим осветителем Polygon400 . Каждый шаблон освещения может быть синхронизирован с одной из 128 пар цвет/форма сигнала, и каждый может генерировать сложную последовательность освещения шаблон/цвет/длина волны быстро и точно. Модуль управления BLS-IO04-US представляет собой удобное средство для достижения одновременно пространственного, спектрального и временного управления самой передовой системой освещения для оптогенетики и других экспериментов в биофотоники.
Технические параметры модуля управления BLS-IO04-US от Mightex:
|
Параметры |
BLS-IO04-US |
Единицы измерения |
|
Синхронизация с динамическим осветителем Polygon400 (Mightex) |
да |
- |
|
Число каналов |
4 |
- |
|
Напряжение источника питания |
12 |
В |
|
Разрешение выходного аналогового напряжения |
0.1 |
% |
|
Диапазон выходного аналогового напряжения |
0-5 |
В |
|
Точность выходного аналогового напряжения |
+/-0.5% (или +/-3 мВ) |
В |
|
Выходной цифровой уровень |
LVTTL |
- |
|
Временное разрешение |
20 |
мкс |
|
Максимальное число импульсов |
21 |
- |
|
Максимальное повторение импульса |
100 000 000 раз |
- |
|
Уровень внешнего триггера |
TTL |
- |
|
Максимальная задержка сигнала триггера |
25 |
мкс |
|
Интерфейс передачи данных |
USB или RS232 |
- |
|
Нестираемая память |
да |
- |
|
Габаритные размеры |
135x140x105 |
- |
|
Вес |
- |
грамм |
|
