Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Вес
|
3.1 кг |
|
Крепление
|
C-Mount |
|
Рабочее расстояние
|
258 ±4 мм |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
F/4.6 |
|
Увеличение, х
|
0,09 |

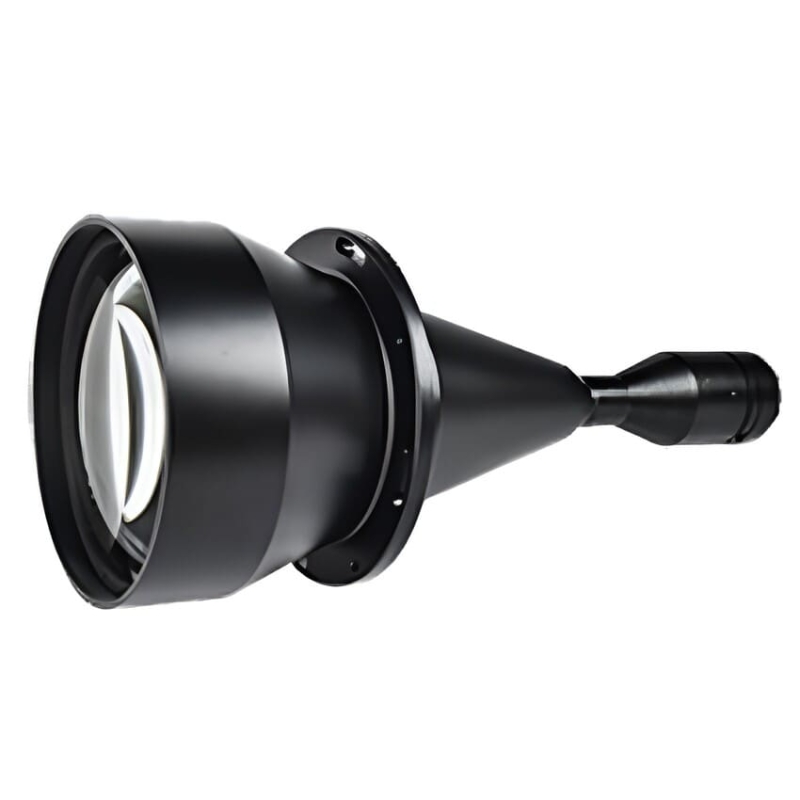

Объектив BTL-0.09X-258-118(LM) является одним из самых миниатюрных и легких в серии, специально разработанных для сенсора 1/1.8". Благодаря короткой длине корпуса (230.8 мм) и малому весу (3.1 кг) он идеально подходит для интеграции в пространственно-ограниченные системы, такие как роботизированные ячейки и настольные измерительные комплексы, не жертвуя при этом бескомпромиссной би-телецентрической точностью.
Преимущества:
- Максимальная компактность: Рекордно малые габариты и вес для формата 1/1.8", обеспечивающие простоту монтажа и гибкость компоновки;
- Полная совместимость: Оптимизирован для современных высокопиксельных C-Mount камер с сенсором 9.0 мм (1/1.8");
- Высочайшая детализация: Отличное разрешение (>200 пар линий/мм) позволяет проводить контроль мельчайших дефектов и особенностей;
- Высокая точность: Искажения <0.1% и телецентричность <0.1° гарантируют надежность измерений;
- Универсальность применения: Идеален для задач, где важны и размер системы, и качество получаемого изображения.
Технические характеристики:
- Увеличение: 0.09x;
- Рабочее расстояние: 258 ±4 мм;
- Поле зрения: ⌀ 100 мм;
- Макс. размер сенсора: ⌀ 9.0 мм (формат 1/1.8");
- Диафрагма: F4.6;
- Разрешение: >200 пар линий/мм;
- Глубина резкости: ±54 мм (при F11);
- Оптические искажения: < 0.1%;
- Телецентричность: < 0.1°;
- Оптическая длина: 506 ±4 мм;
- Крепление: C-Mount;
- Длина корпуса: 230.8 мм;
- Рабочая температура: от -10°C до +50°C;
- Температура хранения: от -20°C до +60°C;
- Вес: 3.1 кг.
Области применения:
- Высокоточный контроль и измерение миниатюрных деталей в микроэлектронике и приборостроении;
- Автоматизированная инспекция качества пайки (BGA, QFN), маркировки и сборки электронных компонентов;
- Визуальный контроль прецизионных механических частей в часовой и медицинской промышленности;
- Системы машинного зрения для лабораторных исследований, метрологии и микроскопии;
- Интеграция в компактные роботизированные модули и станки для in-line контроля.

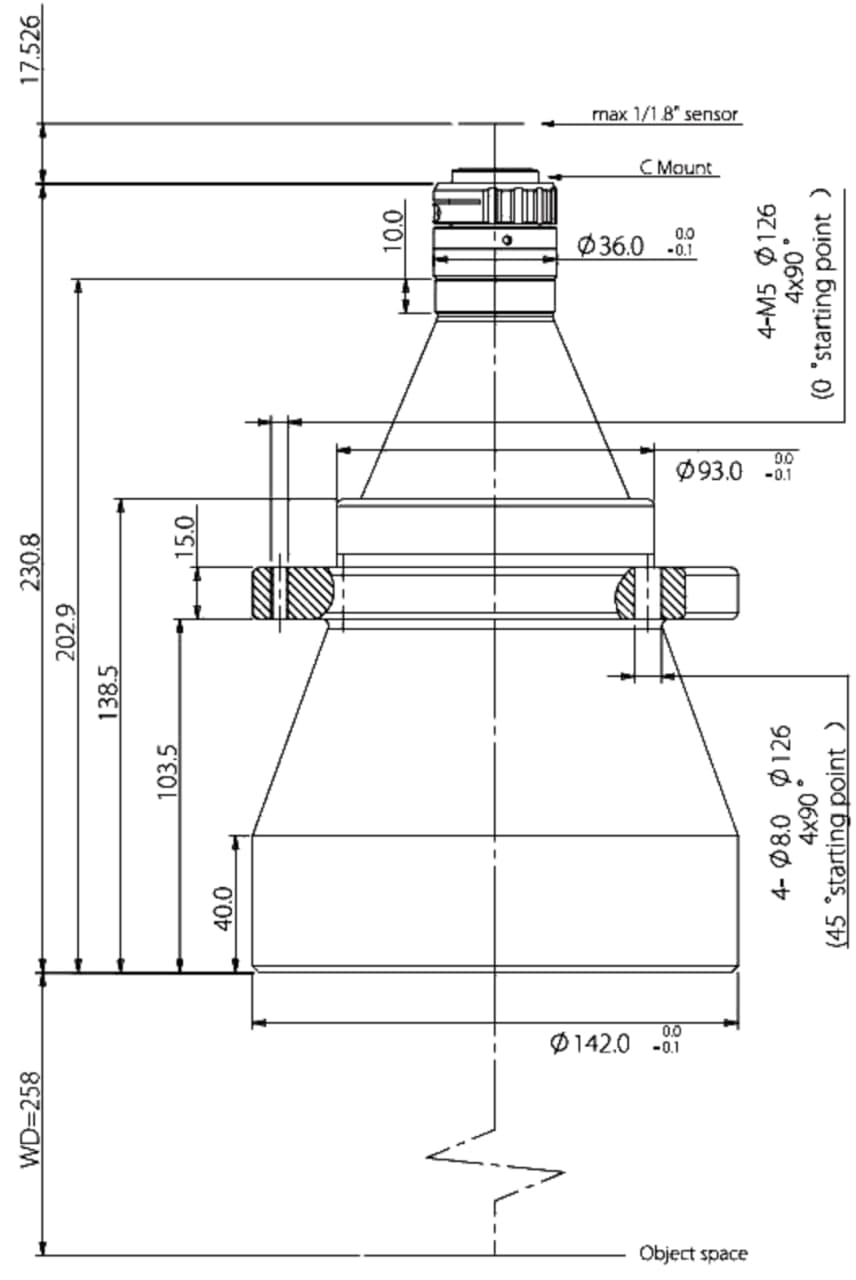

Габаритные размеры:
