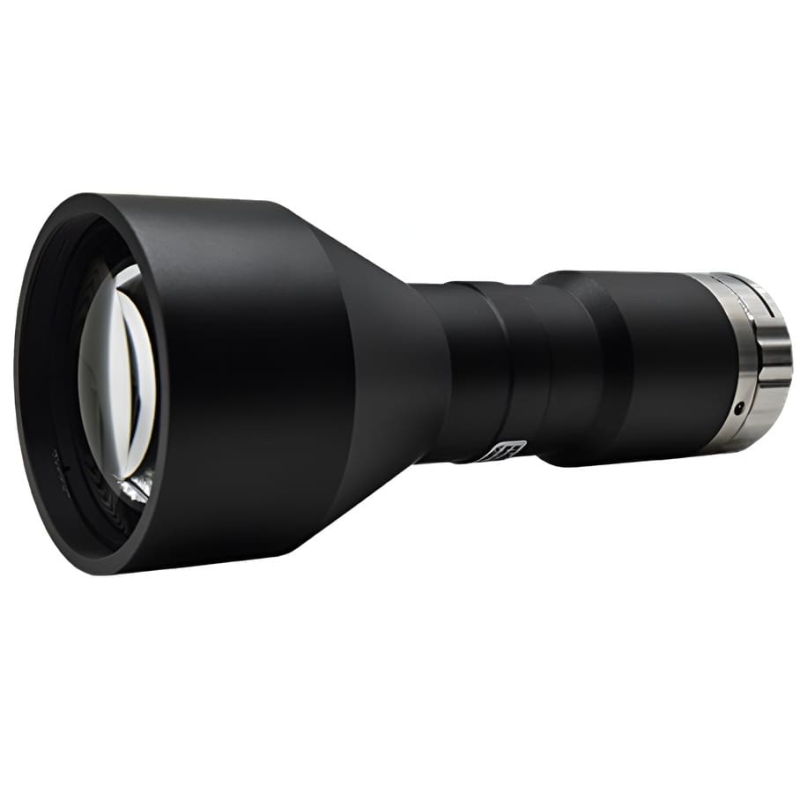

Би-телецентрический объектив BTL-0.089X-208-12(LM) с увеличением 0.089x

Объектив BTL-0.089X-208-12(LM) — это одно из самых миниатюрных и легких решений в серии би-телецентрической оптики, не идущее на компромисс в качестве. Обладая полем зрения 90 мм, он идеально подходит для инспекции и прецизионных измерений мелких и средних деталей, где важна компактность системы и быстрая интеграция. Объектив обеспечивает бескомпромиссную геометрическую точность с искажениями менее 0.1%, делая его надежным инструментом для ответственных задач.

Преимущества:

• Рекордная компактность: Один из самых легких (1.6 кг) и коротких объективов серии для установки в стесненных условиях;
• Высочайшая точность: Сохраняет эталонные показатели серии: искажения <0.1% и телецентричность <0.1°;
• Прекрасная детализация: Высокое разрешение для работы с камерами, имеющими мелкий пиксель;
• Простота интеграции: Небольшие габариты и стандартное C-Mount крепление упрощают встраивание в существующие системы;
• Промышленная надежность: Рассчитан на стабильную работу в широком температурном диапазоне.

Технические характеристики:

• Увеличение: 0.089x;
• Рабочее расстояние: 208 ±3 мм;
• Поле зрения: ⌀ 90 мм;
• Макс. размер сенсора: ⌀ 8.0 мм (формат 1/2");
• Диафрагма: F4.2;
• Разрешение: >210 пар линий/мм;
• Глубина резкости: ±55.5 мм (при F11);
• Оптические искажения: < 0.1%;
• Телецентричность: < 0.1°;
• Оптическая длина: 432 ±3 мм;
• Крепление: C-Mount;
• Длина корпуса: 206.2 мм;
• Рабочая температура: от -10°C до +50°C;
• Температура хранения: от -20°C до +60°C;
• Вес: 1.6 кг.

Области применения:

• Высокоточный контроль качества мелкой электроники (чипы, компоненты SMD, разъемы);
• Измерение размеров и геометрии прецизионных деталей в приборостроении;
• Автоматизированная инспекция небольших участков печатных плат;
• Системы машинного зрения для настольных и портативных измерительных комплексов;
• Научные исследования, лабораторная метрология и микроскопия.

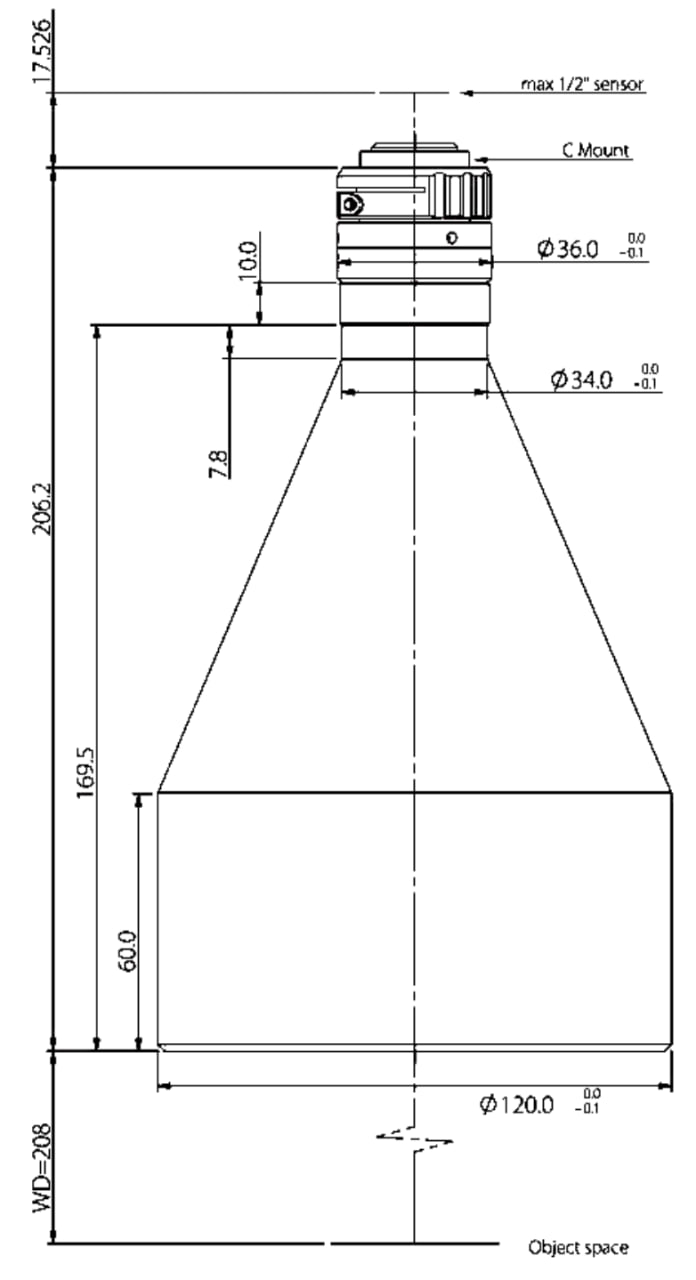

Габаритные размеры:
