Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Вес
|
4.2 кг |
|
Крепление
|
C-Mount |
|
Рабочее расстояние
|
273 ±5 мм |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
F/4.6 |
|
Увеличение, х
|
0,075 |

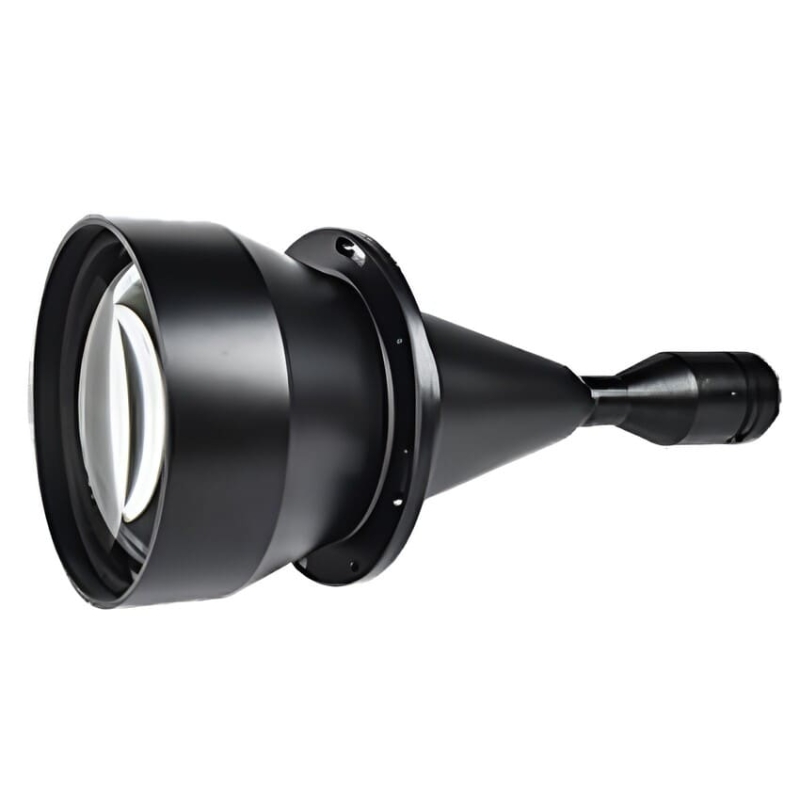

Объектив BTL-0.075X-273-118(LM) представляет собой компактное и легкое решение, специально разработанное для высокоточного машинного зрения с использованием современных C-Mount камер, оснащенных сенсором 1/1.8". С полем зрения 120 мм он идеально подходит для контроля небольших и средних прецизионных деталей, где требуется максимальная детализация и геометрическая точность при минимальных габаритах системы.
Преимущества:
- Высокая детализация на компактном сенсоре: Оптимизирован для сенсора 9.0 мм (1/1.8"), обеспечивая отличное разрешение (>200 пар линий/мм) для выявления мельчайших особенностей;
- Идеальный баланс размера и точности: Одно из самых компактных и легких (4.2 кг) решений в серии для сенсора 1/1.8", не жертвуя измерительной точностью;
- Эталонная би-телецентричность: Искажения менее 0.1% и телецентричность лучше 0.1° для прецизионных измерений и контроля геометрии;
- Простота интеграции: Небольшие габариты и стандартное C-Mount крепление позволяют легко встраивать объектив в роботизированные ячейки и автоматические линии.
Технические характеристики:
- Увеличение: 0.075x;
- Рабочее расстояние: 273 ±5 мм;
- Поле зрения: ⌀ 120 мм;
- Макс. размер сенсора: ⌀ 9.0 мм (формат 1/1.8");
- Диафрагма: F4.6;
- Разрешение: >200 пар линий/мм;
- Глубина резкости: ±78.2 мм (при F11);
- Оптические искажения: < 0.1%;
- Телецентричность: < 0.1°;
- Оптическая длина: 562 ±5 мм;
- Крепление: C-Mount;
- Длина корпуса: 271.1 мм;
- Рабочая температура: от -10°C до +50°C;
- Температура хранения: от -20°C до +60°C;
- Вес: 4.2 кг.
Области применения:
- Высокоточный контроль качества мелкой электроники (микросхемы, разъемы, пайка BGA).
- Измерение размеров и допусков прецизионных деталей в часовой, медицинской и оптической промышленности;
- Автоматизированная инспекция небольших участков печатных плат (PCB) и компонентов SMD;
- Системы машинного зрения для настольных измерительных комплексов и научных исследований;
- Визуальный контроль сборки миниатюрных механизмов и приборов.

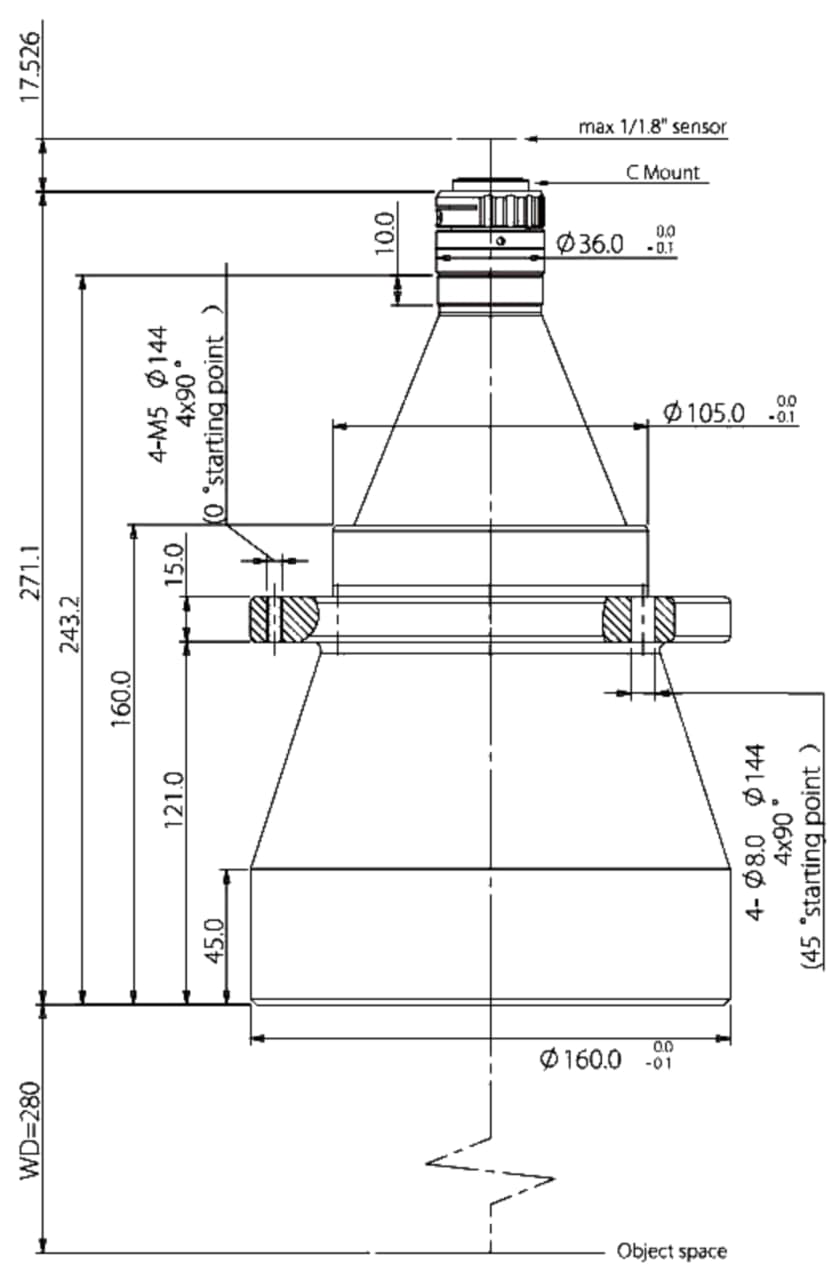

Габаритные размеры:
