Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Вес
|
9.7 кг |
|
Крепление
|
C-Mount |
|
Рабочее расстояние
|
330 ±5 мм |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
F/4.9 |
|
Увеличение, х
|
0,06 |

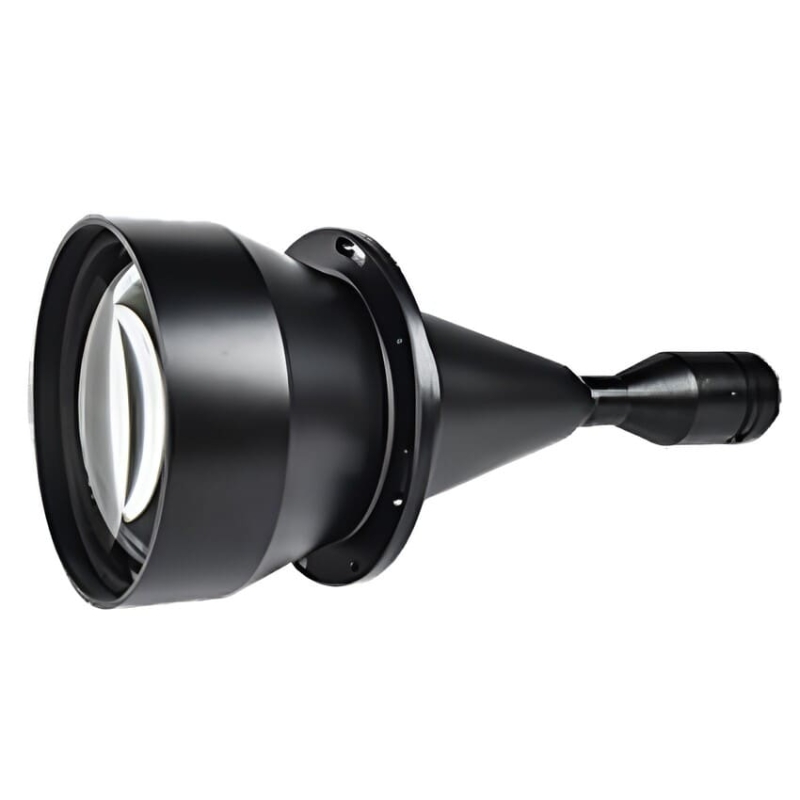

Би-телецентрический объектив BTL-0.06X-330-23(LM) предлагает сбалансированные характеристики для широкого круга промышленных задач. Сочетая поле зрения 190 мм с совместимостью с сенсором формата 2/3", он обеспечивает высокую детализацию и геометрическую точность, что делает его надежным инструментом для контроля и измерения объектов среднего размера в условиях серийного производства.
Преимущества:
- Оптимальная детализация: Совместимость с сенсором 2/3" (11.4 мм) позволяет использовать камеры высокого разрешения для выявления мелких деталей и дефектов;
- Широкий практический охват: Поле зрения 190 мм идеально подходит для контроля большинства промышленных деталей и сборок среднего формата;
- Гарантированная измерительная точность: Би-телецентрическая конструкция обеспечивает искажения менее 0.1% и телецентричность лучше 0.1° для воспроизводимых результатов;
- Прочная и надежная конструкция: Объектив выполнен в прочном корпусе, готовом к эксплуатации в промышленной среде, и имеет удобные габариты для интеграции;
- Сбалансированные рабочие параметры: Удачное сочетание рабочего расстояния, глубины резкости и светосилы.
Технические характеристики:
- Увеличение: 0.060x;
- Рабочее расстояние: 330 ±5 мм;
- Поле зрения: ⌀ 190 мм;
- Макс. размер сенсора: ⌀ 11.4 мм (формат 2/3");
- Диафрагма: F4.9;
- Разрешение: >180 пар линий/мм;
- Глубина резкости: ±122 мм (при F11);
- Оптические искажения: < 0.1%;
- Телецентричность: < 0.1°;
- Оптическая длина: 761 ±5 мм;
- Крепление: C-Mount;
- Длина корпуса: 413.2 мм;
- Рабочая температура: от -10°C до +50°C;
- Температура хранения: от -20°C до +60°C;
- Вес: 9.7 кг.
Области применения:
- Контроль качества и измерения в машиностроении и автомобильной промышленности;
- Автоматизированная инспекция электронных блоков, корпусов изделий и механических узлов;
- Визуальный контроль сборочных операций, наличия крепежа и компонентов;
- Прецизионный контроль поверхности и геометрии деталей в производстве;
- Интеграция в стационарные и мобильные системы машинного зрения для контроля на конвейере.

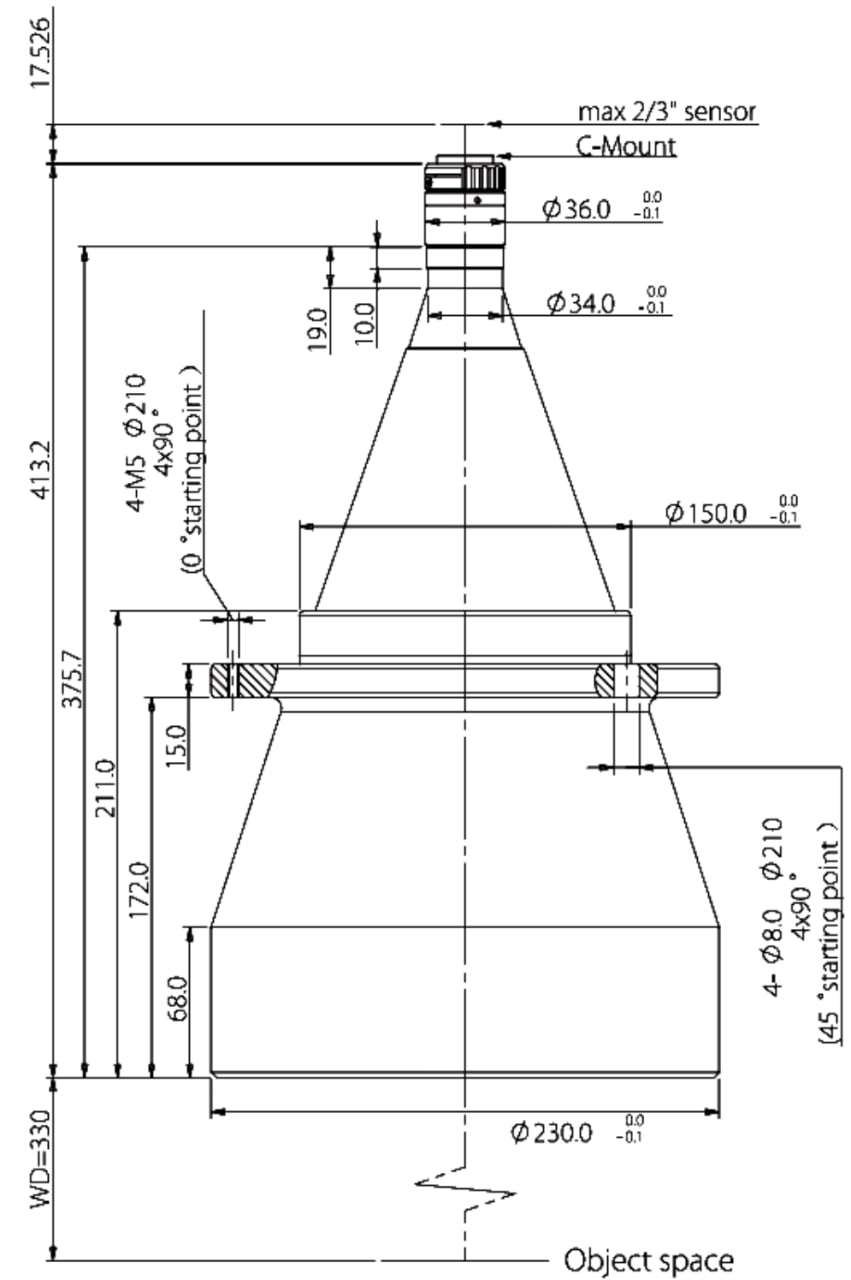

Габаритные размеры:
