Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Вес
|
4.1 кг |
|
Крепление
|
C-Mount |
|
Рабочее расстояние
|
273 ±5 мм |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
F/4.2 |
|
Увеличение, х
|
0,067 |

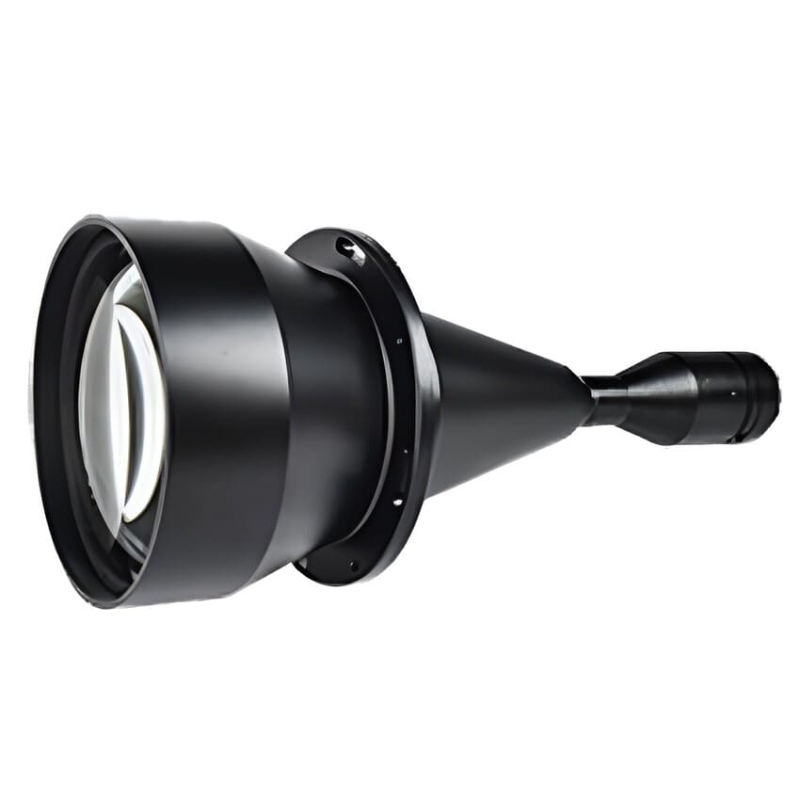

Объектив BTL-0.067X-273-12(LM) — это оптимальное сочетание компактности, легкого веса и эталонной измерительной точности, характерной для би-телецентрической оптики. Он идеально подходит для систем, где критичны ограничения по пространству и массе, но недопустимы компромиссы в качестве изображения и геометрической верности. Объектив обеспечивает высокодетализированную картинку с полем зрения 120 мм.
Преимущества:
- Эталонная точность: Искажения менее 0.1% и телецентричность лучше 0.1° гарантируют измерительную надежность;
- Высокая детализация: Разрешение >210 пар линий/мм раскрывает потенциал современных высокопиксельных камер;
- Универсальность: Сбалансированные параметры глубины резкости и светосилы для работы в различных условиях;
- Промышленная надежность: Прочный корпус и широкий температурный диапазон эксплуатации.
Технические характеристики:
- Увеличение: 0.067x;
- Рабочее расстояние: 273 ±5 мм;
- Поле зрения: ⌀ 120 мм;
- Макс. размер сенсора: ⌀ 8.0 мм (формат 1/2");
- Диафрагма (F/#): F4.2;
- Разрешение: >210 пар линий/мм;
- Глубина резкости: ±99 мм (при F11);
- Оптические искажения: < 0.1%;
- Телецентричность: < 0.1°;
- Оптическая длина: 561 ±5 мм;
- Крепление: C-Mount;
- Длина корпуса: 270.6 мм;
- Рабочая температура: от -10°C до +50°C;
- Температура хранения: от -20°C до +60°C;
- Вес: 4.1 кг.
Области применения:
- Контроль качества электронных компонентов, микросхем и разъемов;
- Автоматизированная инспекция небольших прецизионных деталей в машиностроении;
- Встроенные системы машинного зрения для роботизированных ячеек и станков;
- Лабораторные исследования и прецизионные измерения в научных целях;
- Контроль сборки и наличия элементов на модулях и платах.

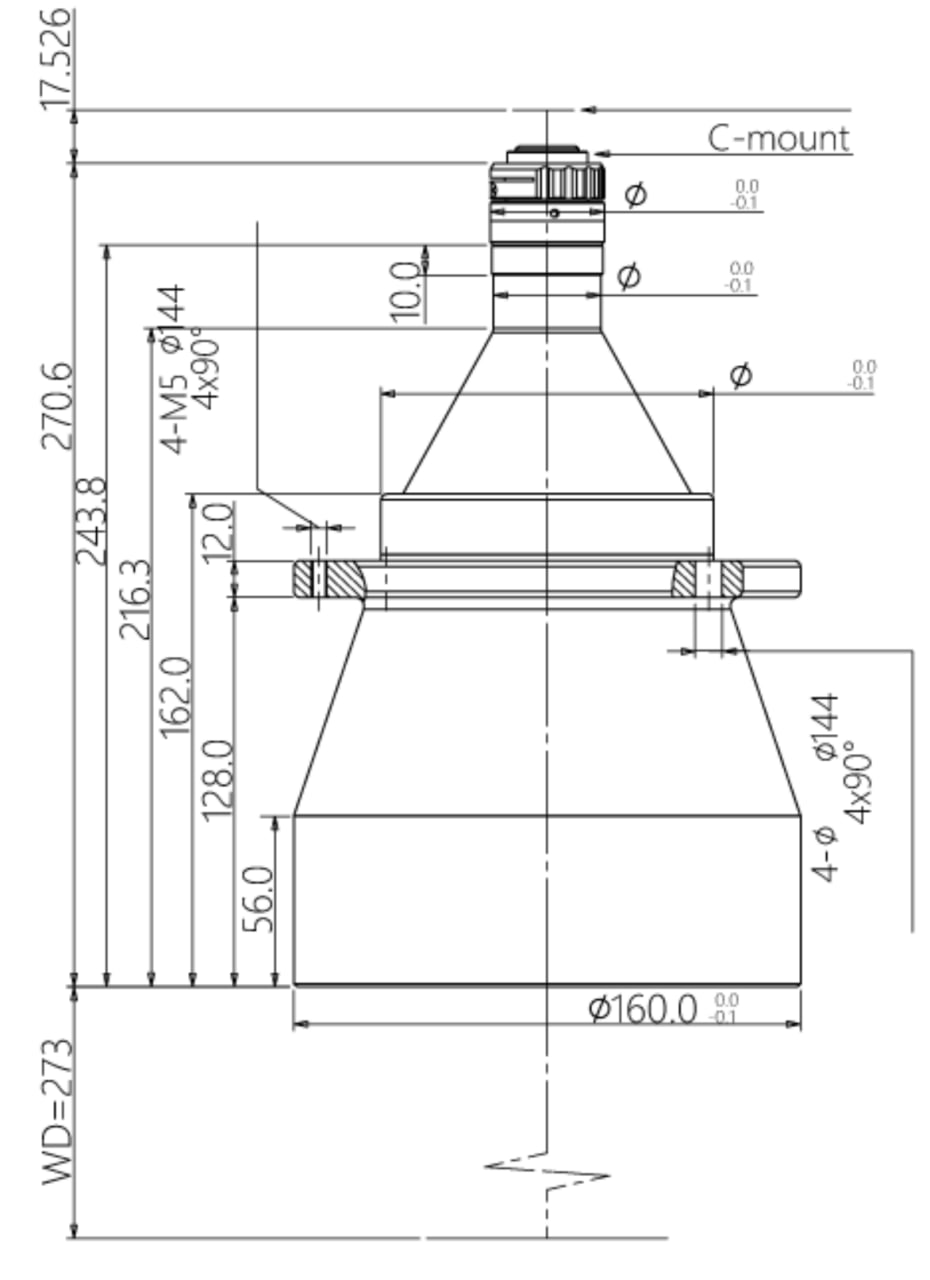

Габаритные размеры:
