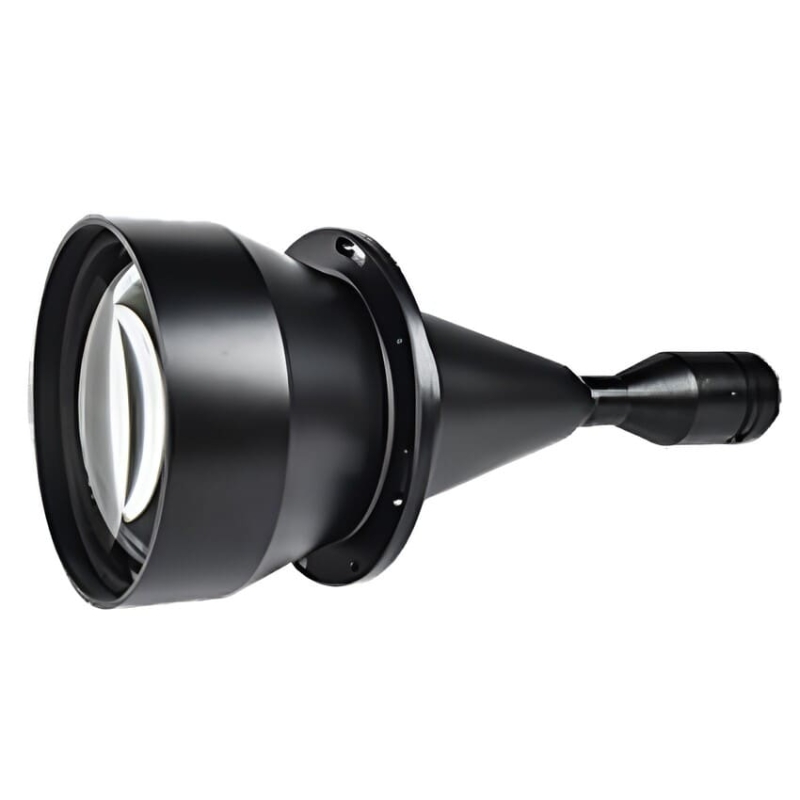

Би-телецентрический объектив BTL-0.038XH-410-118(LM) с увеличением 0,038х

Би-телецентрический объектив BTL-0.038XH-410-118(LM) создан для задач, где необходима высокая детализация изображения на большой площади с использованием современных камер, оснащенных сенсором 1/1.8". Обладая широким полем зрения 240 мм, он обеспечивает превосходную геометрическую точность и разрешение, что делает его идеальным решением для контроля качества средних и крупных объектов с мелкими деталями.

Преимущества:

• Расширенный охват сенсора: Оптимизирован для камер с сенсором 9.0 мм (формат 1/1.8"), что позволяет захватывать больше информации при высоком качестве;
• Широкое поле зрения: Поле 240 мм идеально для контроля сборок и панелей среднего размера;
• Высочайшая точность измерений: Искажения <0.1% и телецентричность <0.1° гарантируют неизменность масштаба по всему полю;
• Отличная детализация: Высокое разрешение (>200 пар линий/мм) раскрывает потенциал высокопиксельных камер;
• Сбалансированная конструкция: Оптимальное сочетание рабочих параметров, габаритов и веса для промышленной интеграции.

Технические характеристики:

• Увеличение: 0.038x;
• Рабочее расстояние: 410 ±6 мм;
• Поле зрения: ⌀ 240 мм;
• Макс. размер сенсора: ⌀ 9.0 мм (формат 1/1.8");
• Диафрагма: F4.6;
• Разрешение: >200 пар линий/мм;
• Глубина резкости: ±313 мм (при F11);
• Оптические искажения: < 0.1%;
• Телецентричность: < 0.1°;
• Оптическая длина: 972 ±6 мм;
• Крепление: C-Mount;
• Длина корпуса: 544.9 мм;
• Рабочая температура: от -10°C до +50°C;
• Температура хранения: от -20°C до +60°C;
• Вес: 19.1 кг.

Области применения:

• Контроль качества и измерения в производстве электроники (крупные платы, дисплеи);
• Автоматизированная инспекция прецизионных механических сборок в машиностроении;
• Задачи машинного зрения в автомобильной промышленности для контроля панелей и узлов;
• Метрология и контроль геометрических параметров в научных исследованиях;
• Системы визуального контроля на автоматизированных производственных линиях.

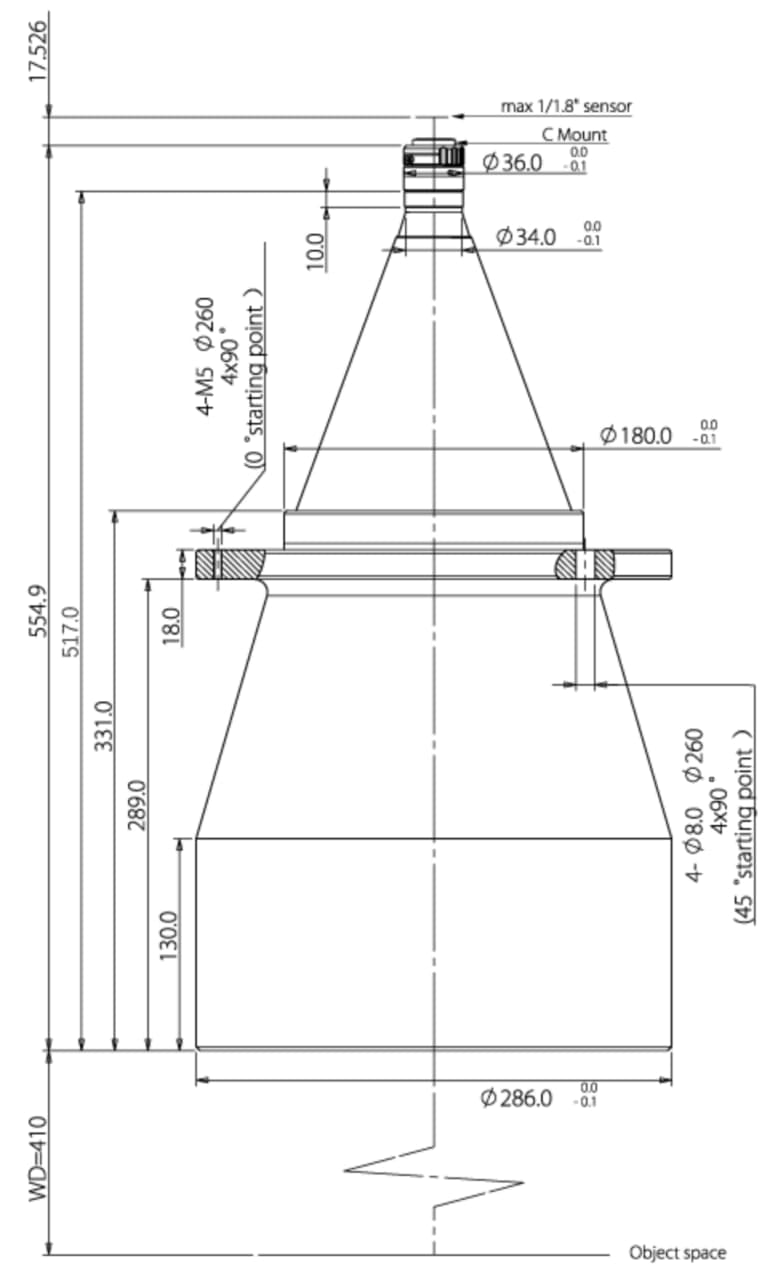

Габаритные размеры:
