Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Вес
|
46.6 кг |
|
Крепление
|
C-Mount |
|
Рабочее расстояние
|
465 ±6 мм |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
F/4.9 |
|
Увеличение, х
|
0,038 |

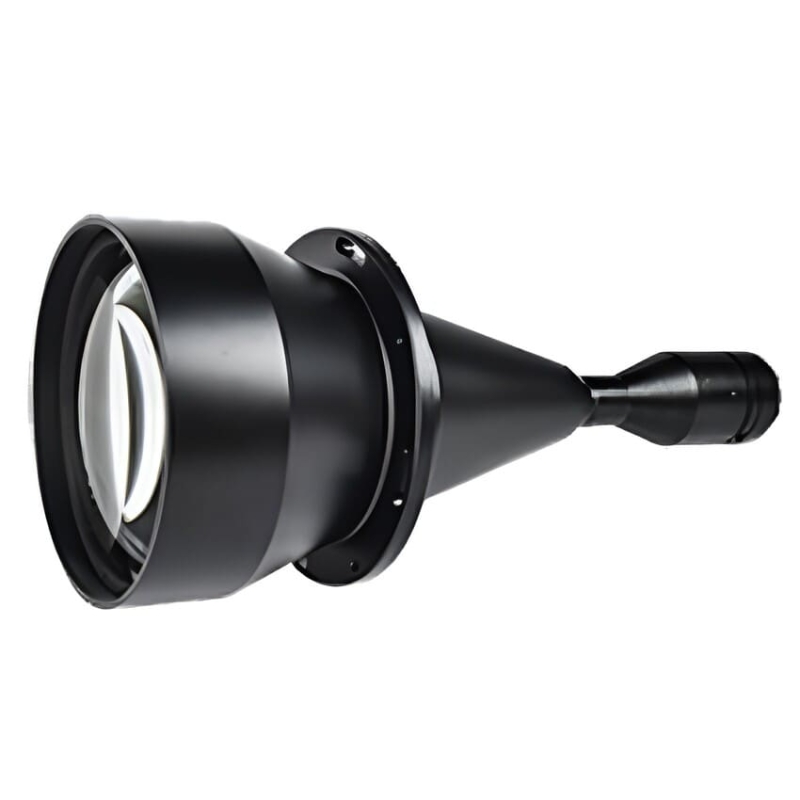

Би-телецентрический объектив BTL-0.038X-465-23(LM) — это решение для задач, требующих максимального поля зрения в 300 мм при использовании камер с крупным сенсором формата 2/3". Он обеспечивает выдающуюся детализацию и бескомпромиссную геометрическую точность для контроля и измерения самых габаритных деталей, панелей и сборок в промышленности.
Преимущества:
- Максимальный охват и детализация: Самое большое поле зрения (300 мм) в сочетании с сенсором 2/3" (11.4 мм) позволяет одновременно контролировать обширные площади без потери качества изображения;
- Эталонная би-телецентрическая точность: Искажения менее 0.1% и телецентричность лучше 0.1° гарантируют прецизионность измерений по всему полю зрения;
- Высокая световая эффективность: Диафрагма F4.9 обеспечивает высокую светосилу для работы в различных условиях освещенности;
- Большая глубина резкости: Значительная глубина резкости (±304 мм) позволяет работать с объектами, имеющими неровный рельеф;
- Профессиональная надежность: Массивная и прочная конструкция (46.6 кг) предназначена для стабильной работы в тяжелых промышленных условиях.
Технические характеристики:
- Увеличение: 0.038x;
- Рабочее расстояние: 465 ±6 мм;
- Поле зрения: ⌀ 300 мм;
- Макс. размер сенсора: ⌀ 11.4 мм (формат 2/3");
- Диафрагма: F4.9;
- Разрешение: >180 пар линий/мм;
- Глубина резкости: ±304 мм (при F11);
- Оптические искажения: < 0.1%;
- Телецентричность: < 0.1°;
- Оптическая длина: 1116 ±6 мм;
- Крепление: C-Mount;
- Длина корпуса: 633.0 мм;
- Рабочая температура: от -10°C до +50°C;
- Температура хранения: от -20°C до +60°C;
- Вес: 46.6 кг.
Области применения:
- Контроль качества и прецизионные измерения в машиностроении (крупные пресс-формы, панели кузова, крылья);
- Автоматизированная инспекция больших электронных дисплеев, солнечных панелей и стекол;
- Задачи машинного зрения для контроля листовых материалов, композитов и крупных сборочных узлов;
- Высокоточная метрология и 3D-сканирование в промышленности и научно-исследовательских центрах;
- Системы визуального контроля на автоматизированных линиях по производству крупногабаритной продукции.

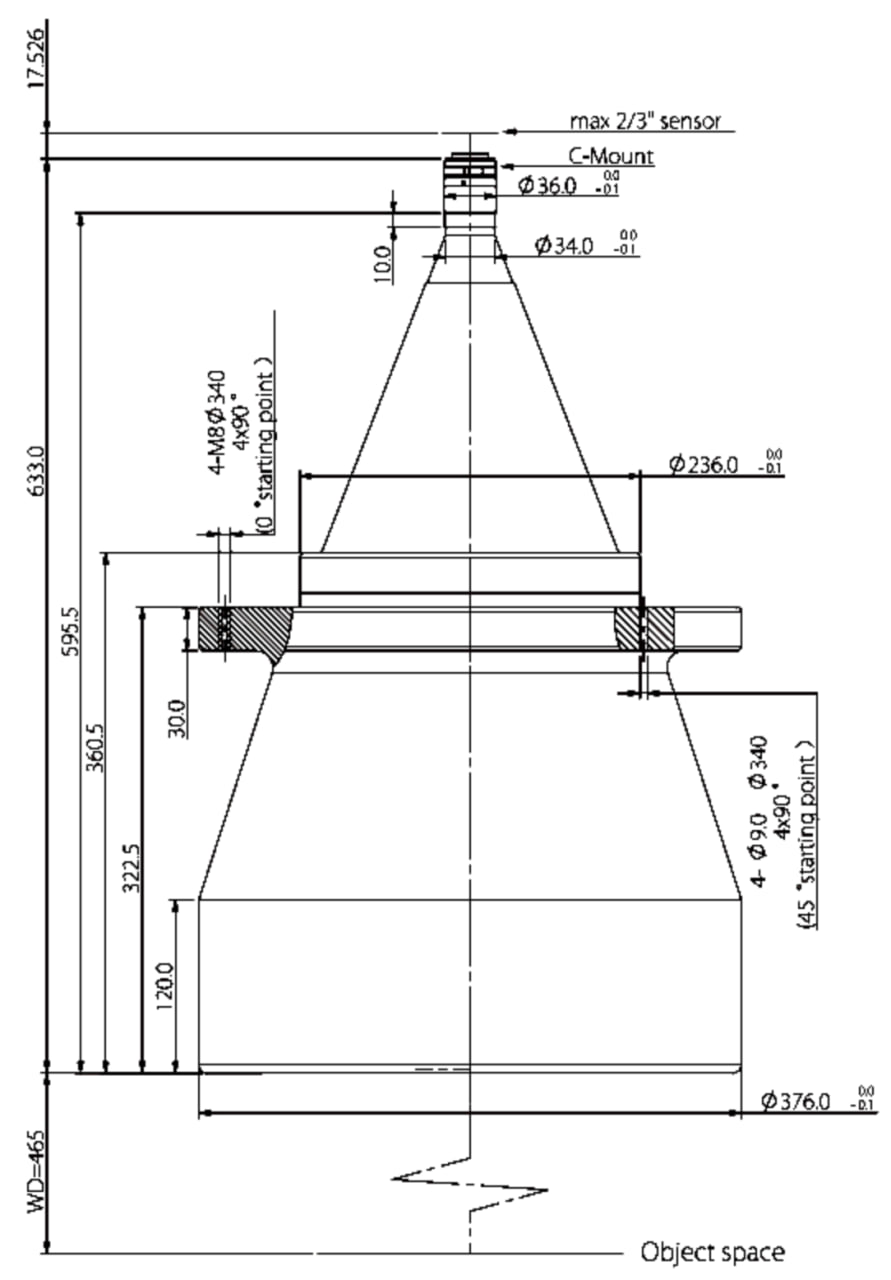

Габаритные размеры:
