Особенности:
- Термодатчик для диапазона 190 нм - 10.6 мкм;
- Измеряет оптическую мощность от 100 мкВт до 2 Вт;
- Ультратонкий сенсор толщиной 5.5 мм;
- Включает съемный переходник с резьбой SM1 и мишень для наблюдения в среднем ИК диапазоне;

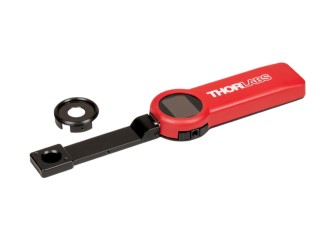

Беспроводной измеритель мощности PM160T состоит из ультратонкого термодатчика, подключенного к портативному измерителю мощности со встроенным графическим дисплеем на органических светодиодах (OLED). Датчик Ø10 мм (Ø0.39") предназначен для определения оптической мощности от 100 мкВт до 2 Вт на длинах волн от 190 нм до 10.6 мкм. Практически плоская кривая поглощения детектора, максимальная мощность 2 Вт и диапазон длин волн расширяется в среднем ИК диапазоне, что делает PM160T хорошо подходящим для использования с широким спектром широкополосных источников излучения среднего ИК, включая светодиоды, SLD и квантовые каскадные лазеры для среднего ИК диапазона.
Три универсальных отверстия, совместимых с винтами 8-32 и M4, позволяют устанавливать измеритель мощности в различных положениях. Устройство поставляется с пластиной с внешней резьбой SM1 (1.035"-40) и мишенью для наблюдения в среднем ИК диапазоне. Эта мишень изготовлена из термохромного жидкокристаллического материала и реагирует на излучение от 1500 нм до более 13.2 мкм. Чтобы установить адаптер, нужно закрепить его над датчиком, затянув установочный винт с помощью прилагаемого шестигранного ключа на 0.9 мм (0.035"). Внешняя резьба SM1 позволяет подключать другие компоненты, такие как адаптеры оптоволоконных разъемов непосредственно к PM160T. Рекомендуется использовать этот беспроводной измеритель мощности при температуре от 0 до +50 °C (от 32 до 122 °F).
Технические характеристики:
|
Модель |
PM160T |
|
Параметры детектора | |
|
Диапазон длин волн |
190 нм - 10.6 мкм |
|
Диапазон мощности |
100 мкВт – 2 Вт |
|
Разрешение |
10 мкВт |
|
Погрешность измерений |
±3% (при 1064 нм)
|
|
Линейность |
±1% |
|
Равномерность активной области |
±1% |
|
Подвижный нейтральный фильтр |
N/A |
|
Средняя плотность мощности (макс.)a |
500 Вт/см² |
|
Апертура |
Ø10 мм (Ø0.39") |
|
Покрытие |
Черное широкополосное |
|
Измеритель мощности | |
|
Встроенный дисплей |
Ч/б OLED; диагональ 24.0 мм (0.95"), 96 x 64 пикселя (частота обновления 10 Гц) |
|
Управление |
4 кнопки |
|
Диапазоны аналоговых измеренийb |
1.6 мВ, 25 мВ, 400 мВ |
|
АЦП |
24 бит |
|
Полоса пропускания аналогового усилителя |
10 Гц |
|
Удаленный интерфейс |
USB 2.0, Bluetooth (класс II) |
|
Источник питания |
Внешний: 5 В через USB; Внутренний: LiPo+ 380 мАчc |
|
Работа от батареи |
До 20 часов |
|
Габаритные размеры | |
|
Толщина конца сенсора без фильтра |
5.5 мм |
|
Толщина конца датчика с фильтром |
N/A |
|
Расстояние до датчика от передней поверхности корпуса |
2.6 мм |
|
Размеры |
172.7 мм x 36.4 мм x 13.0 мм (6.80" x 1.43" x 0.51") |
|
Вес |
60 г |
|
Крепление | |
|
Резьба отверстия адаптера |
Внешняя SM1 (1.035"-40) |
|
Крепежные отверстия |
Резьба 8-32 и M4, 3 позиции |
|
Рабочая температура |
От 0 до +50 °C |
Примечания:
a. Для источников непрерывного излучения это значение эквивалентно пиковой плотности мощности, в то время как для импульсных лазерных источников это значение рассчитывается на основе усредненной по времени мощности и профиля пучка;
b. Соответствующий диапазон выбирается внутри измерителем мощности для достижения наилучшей точности;
|
