Поставщик
|
Standa |
|
Типы изделий
|
линейные трансляторы |
|
Смещение
|
10 мм |
|
Комплектующие систем
|
трансляторы |
|
Материал транслятора
|
алюминиевые |

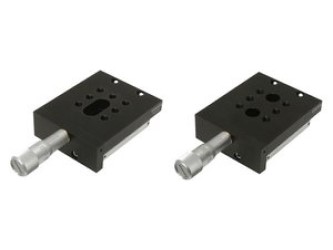

Базовые линейные трансляторы 7Т125 выпускаются взамен устаревших магнитных трансляторов 7Т25. Крепление в основном то же самое. 7Т125Х-10 — для оси Х. Два таких транслятора собираются в XY транслятор с большой стабильностью (используются два винта М6). 7Т125Z-10 – для оси Z. Он имеет меньше предусмотренных для XY креплений, чем 7Т125Х. Вместо этого он имеет дополнительные крепёжные отверстия для торцевых узлов.
Для крепления транслятора по оси Z используются два винта М6. 7Т125Z-10 имеет отверстие М6 на платформе и М4 — на базе. База имеет чистую апертуру диаметром 12 мм, которая не перекрывается по длине всего перемещения. Платформа перемещается по шарикоподшипниковым направляющим и подпружинена. Нагрузка до 3 кг при вертикальной установке. Трансляторы крепятся напрямую к трансляторам своего или другого типа, а также к оптическому столу. Изготовлены из анодированного алюминия.
Особенности:
- Перемещение 10 мм;
- Низкий профиль;
- Сборная X-Y-Z конфигурация.
Технические характеристики:
|
Параметр |
Значение |
|
Перемещение |
10 мм |
|
Чувствительность |
1 мкм |
|
Точность слежения |
2 мкм |
|
Точность установки |
5 мкм (половина деления) |
|
Угловое отклонение |
<200 мкрад |
|
Нагрузка | |
|
Горизонтальная |
10 кг |
|
Вертикальная (по отношению к направлению винта) | |
|
Против |
3 кг |
|
Вдоль |
0.5 кг |
|
Масса |
0.3 кг |
Модели:
|
Модель |
Примечание |
|
7T125Z-10 |
Для вертикального перемещения |
|
7T125X-10 |
Для горизонтального перемещения |
|
7T125XYZ |
3-х координатная сборка |
