С полировальной машиной Proton стала возможной обработка коннекторов в полевых условиях. Портативная и работающая от батареи машина Proton™ обеспечивает стабильную полировку UPC и APC разъёмов. В машине Proton используется та же конструкция держателя с независимой подвеской (IS) и оптической регулировкой, что и в серийной полировальной системе Scepter компании Krelltech.
Машина Proton была разработана для реальной автономной работы. Загрузка коннекторов, установка давления, и смена плёнок, не требуют стационарного стола, верстака или внешней опоры. С помощью машины Proton можно полировать коннекторы под углом и при различной ориентации, а также обеспечивать доступ к кабельной разводке в ограниченном пространстве кабельных шкафов, коммутационных панелей, и оптоволоконных линий связи.

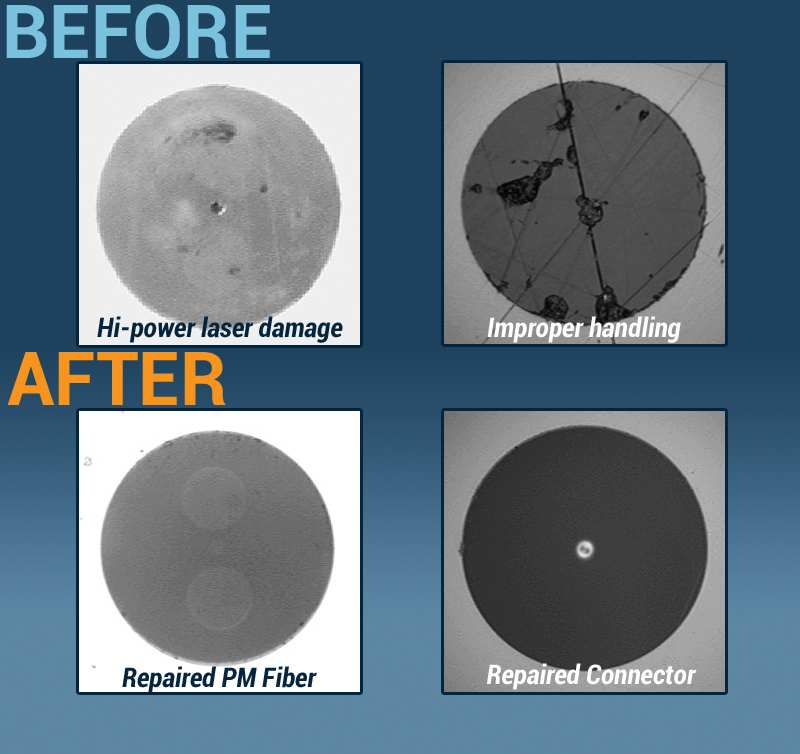

Уникальная конструкция машины Proton делает её идеальным устройством для работы с любыми полевыми сетями, такими как «оптоволокно до дома/офиса» (FTTX) для борта корабля/самолёта, сетями кабельного телевидения CATV и локальными сетями LAN. Машина Proton обеспечивает требуемые характеристики при любых видах работ – при монтаже нового оборудования, при ремонте коннекторов, и даже при проведении НИОКР.
Особенности:- Обработка одномодовых волокон; - Полностью автономная работа; - Зажимные держатели с независимой подвеской; - Поддержка всех промышленных стандартов и совместимость с требованиями стандартов на коннекторы/терминалы MIL-SPEC и TELCORDIA. |
Применения:- Полировка волоконно-оптических коннекторов.
|
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
|
Оптические характеристики | ||
|
Обратное отражение (полировка UPC) |
< -60 |
дБ |
|
Обратное отражение (полировка APC) |
< -65 |
дБ |
|
Вносимые потери |
< 0.25, типовое значение |
дБ |
|
Характеристики полирования | ||
|
Смещение вершины |
< 50, максимум |
мкм |
|
< 15, типовое значение | ||
|
Радиус кривизны |
10 – 25, наконечники 2.5 мм |
мм |
|
7 – 20, наконечники 1.25 мм | ||
|
5 – 12, наконечники APC | ||
|
Углубления/выступы |
От 0 до -50 |
нм |
Эксплуатационные характеристики:
|
Параметр |
Значение |
|
Поддержка коннекторов |
Все промышленные стандарты, технические требования на коннекторы/терминалы Mil-spec, и требования заказчика |
|
Давление полирования |
Регулируемое, линейное перемещение |
|
Полирующее движение |
Произвольное круговое |
|
Вес |
1.8 фунта |
|
Время обработки |
Новый наконечник: 2 мин |
|
Ремонт коннектора: < 1 мин | |
|
Таймер цикла |
Регулируемый пользователем |
|
Электропитание |
Щелочной аккумулятор 9 В |
|
Сетевой адаптер |

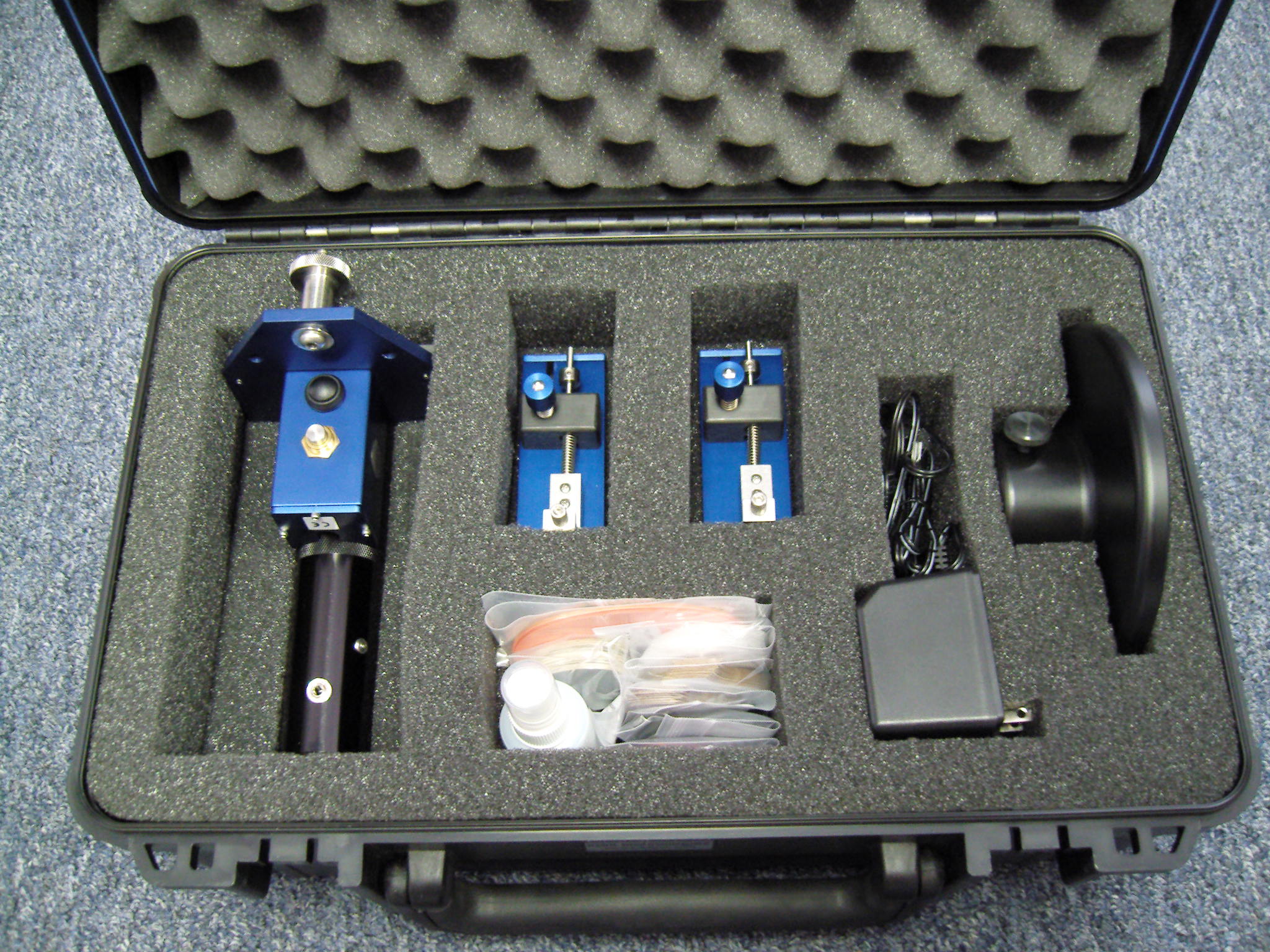

Комплектация:
|
Модель |
Описание |
|
PRTX |
Автономная полировальная машина FTTX Proton™ |
|
TC-1 | |
|
PRT-A15 |
Настольная подставка Proton™ |
