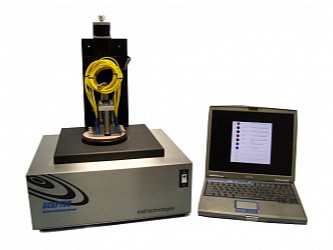

Scepter – станция для полировки FC/SC/ST/LC/MU/SMA разъёмов (до 24-х штук), оголённых волокон (до 24-х штук). Типы полировки разъёмов: APC, UPC. Полировки оголённых волокон осуществляется под фиксированным углом. Высокая производительность, качество полировки и простой в использовании интерфейс – ключевые особенности этого устройства, что делает его незаменимым для производства коннекторов.

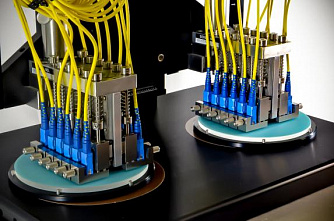

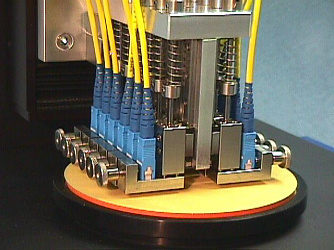

Зажимные держатели системы Scepter имеют независимую подвеску (IS) для каждой позиции коннектора для обеспечения контроля давлением и равномерного контакта с полирующей поверхностью. Независимая подвеска позволяет осуществлять полировку с максимальным сроком службы плёнок. Каждая позиция настраивается оптически для получения оптимальной геометрии торцов. Система Scepter отличается удобным интерфейсом пользователя для создания различных программ полирования. Все установки параметров полировки, включая время цикла, давление, и скорость, можно легко ввести для всех типов коннекторов и требуемых геометрических форм поверхностей.
Особенности:- Высокоточная полировка коннекторов и оголённых волокон; - Внешнее управление от ПК с микроподачей MICROFEED™; - Универсальные зажимные держатели с независимой подвеской; - Поддержка коннекторов/терминалов всех промышленных стандартов и требований; - Совместимость с требованиями TELCORDIA. |
Применения:- Полировка волоконно-оптических коннекторов; - Полировка оголённого волокна.
|
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
|
Оптические характеристики | ||
|
Обратное отражение (полировка UPC) |
< -60 |
дБ |
|
Обратное отражение (полировка APC) |
< -65 |
дБ |
|
Вносимые потери |
< 0.25, типовое значение |
дБ |
|
Характеристики полирования | ||
|
Смещение вершины |
< 50, максимум |
мкм |
|
<15, типовое значение | ||
|
Радиус кривизны |
10 – 25, наконечники 2.5 мм |
мм |
|
7 – 20, наконечники 1.25 мм | ||
|
5 – 12, наконечники APC | ||
|
Углубления/выступы |
От 0 до -50 |
нм |
Эксплуатационные характеристики:
|
Параметр |
Значение |
|
Загрузка коннекторов |
До 12 коннекторов |
|
Поддержка коннекторов |
Коннекторы/терминалы всех промышленных стандартов, MIL-spec, и по требованиям заказчика |
|
Время обработки |
Приблизительно 30 сек/коннектор |
|
Давление полирования |
Программируемое, субмикронное, автоматизированное, линейное перемещение |
|
Скорость полирования |
Программируемый выбор |
|
Задание времени цикла |
Программируемый выбор |
|
Движение полирования |
Произвольное круговое |
Комплектация:
|
Модель |
Описание |
|
SV10 |
Видеоскоп для анализа отполированной поверхности |
|
SCP-50/12 |
Универсальный дежатель (12 шт.) для UPC полировки FC/SC/ST/LC/MU/SMA коннекторов, Ферул/29504/Mil-Termini/ARINC801 (диаметром от 1 мм до 3.2 мм), адаптеров оголённого волокна |
|
SCP-40/12 |
Держатель SC/APC коннекторов (12 шт.) |
|
SCP-30/12 |
Держатель коннекторов FC/APC (12 шт.) |
|
SCP-200 |
Автоматизированная система для полировки коннекторов Scepter |

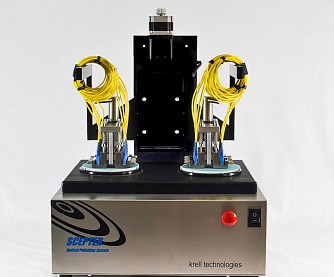

Автоматизированная система полировки оптоволоконных коннекторов Scepter
